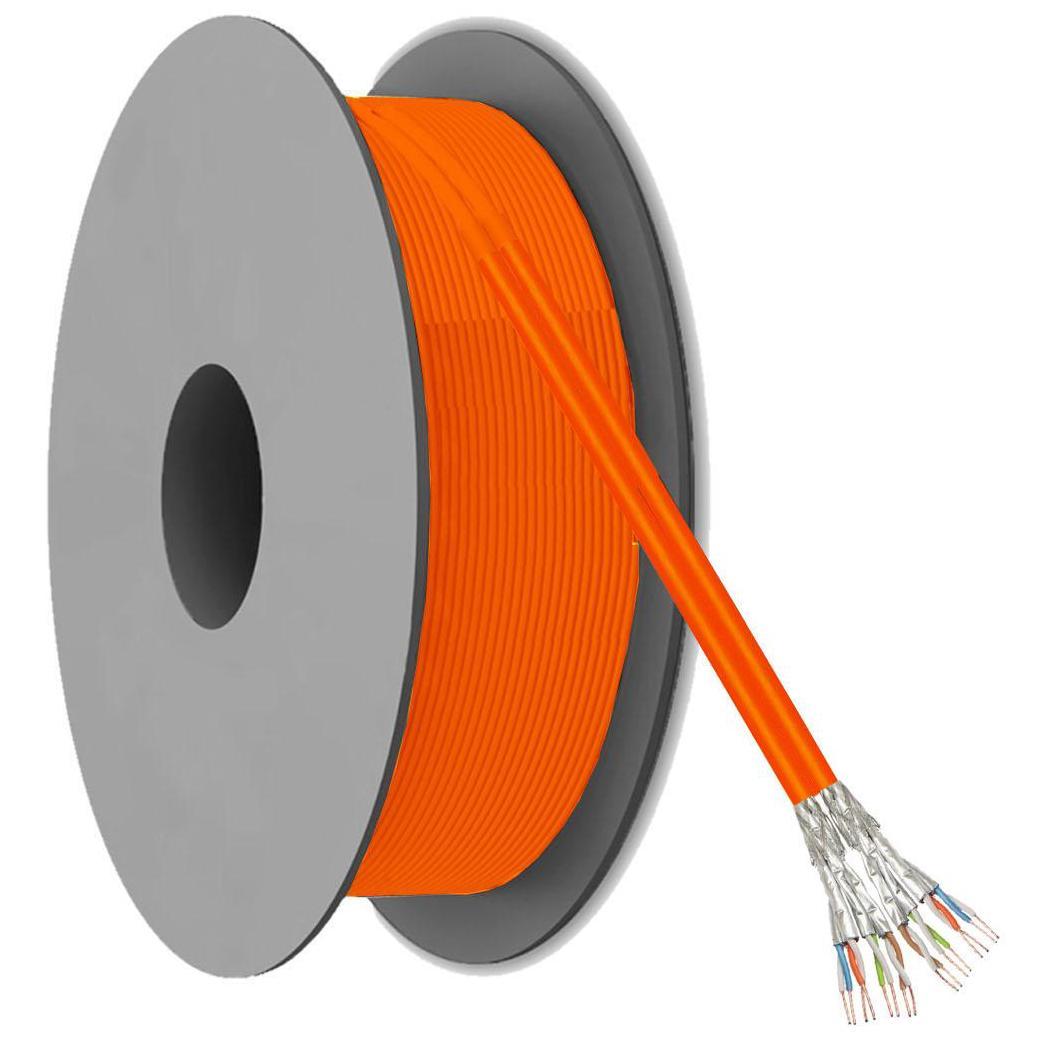

Cat 7a S/FTP netwerkkabel per rol

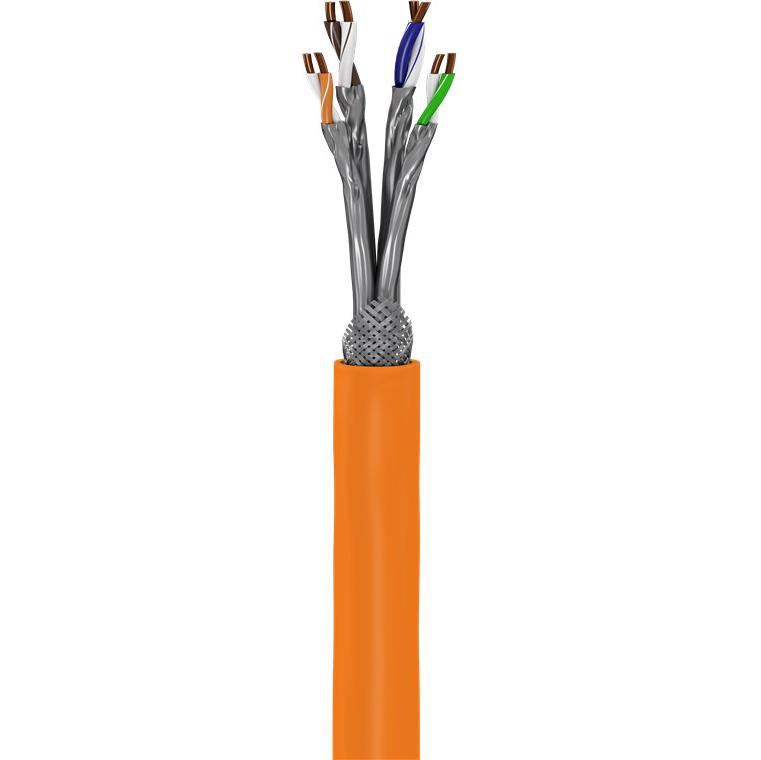

CAT 7A installatiekabel S/FTP (PiMF)

Deze CAT 7A installatiekabel is ontworpen voor vaste netwerkbekabeling en voldoet aan hoge eisen op het gebied van afscherming, elektrische prestaties en brandveiligheid. De kabel is uitgevoerd met massieve koperen geleiders, een S/FTP (PiMF)-afscherming en een LSZH-mantel conform CPR Dca.

Normen & certificering
• Referentiestandaarden: UL 444, ANSI/TIA-568.2-D
• Bekabelingsnormen: ISO/IEC 11801, IEC 61156-5, EN 50288-9-1, EN 50173-1
• Brandtest: IEC 60332-3-24
• CPR-classificatie: Dca

Toepassingen
• 100Base-T4
• 100Base-TX
• 100VG-AnyLAN
• 1000Base-T
• 1000Base-TX
• 155 Mbps ATM
• 622 Mbps ATM
• 10 Gigabit Ethernet
• Geschikt voor PoE, PoE+ en 4PPoE volgens IEEE 802.3af / 802.3at / 802.3bt

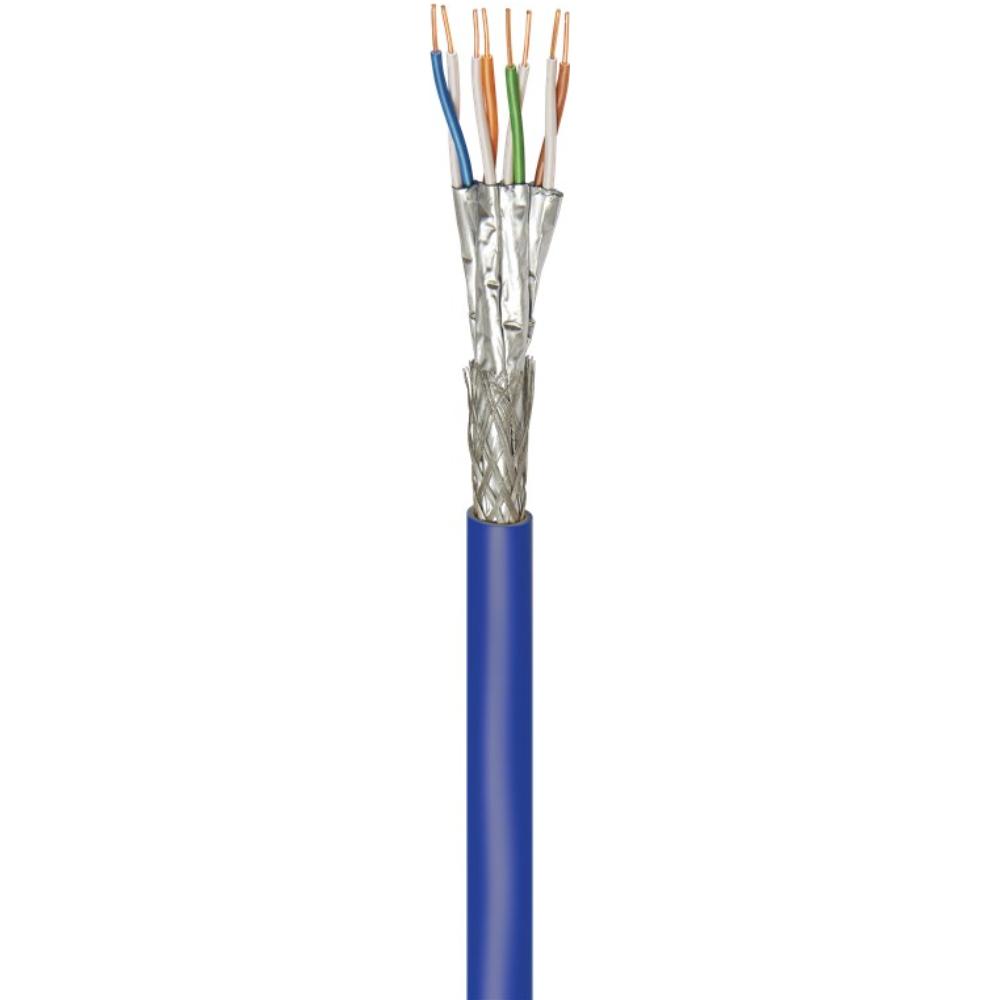

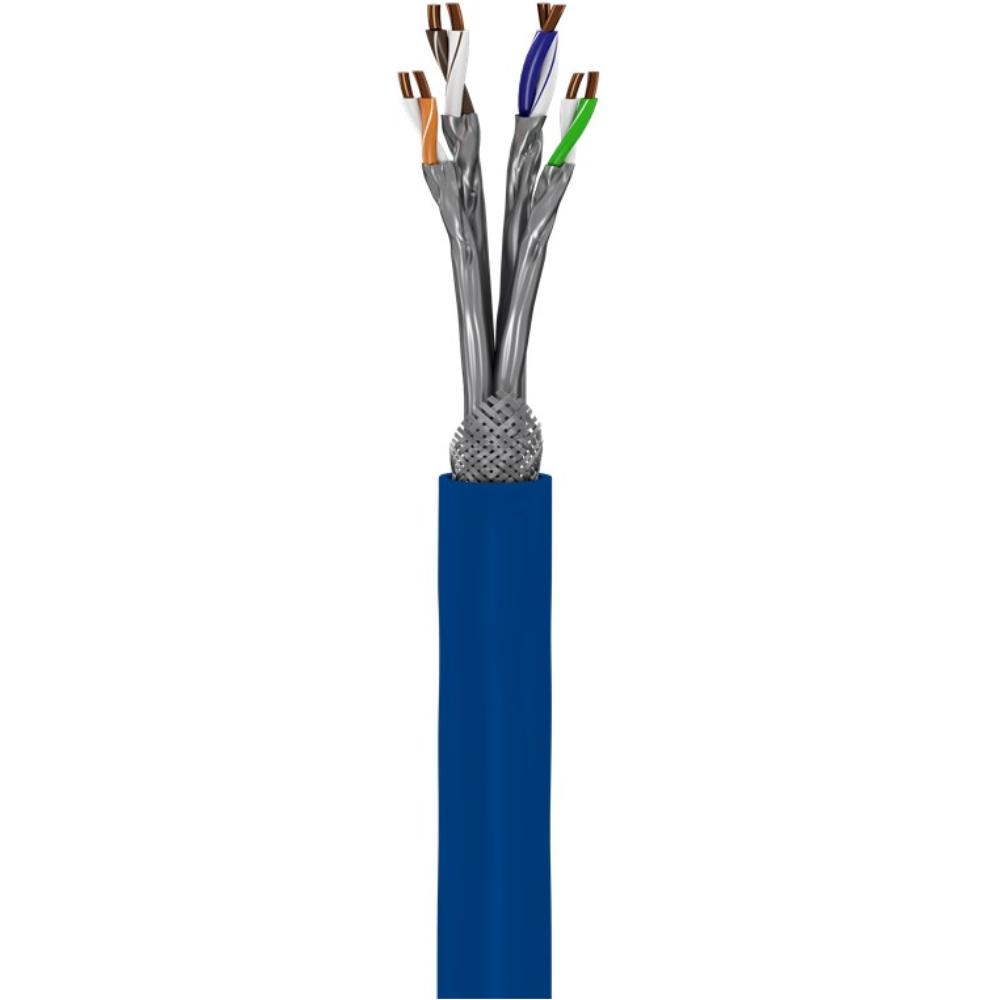

Constructie

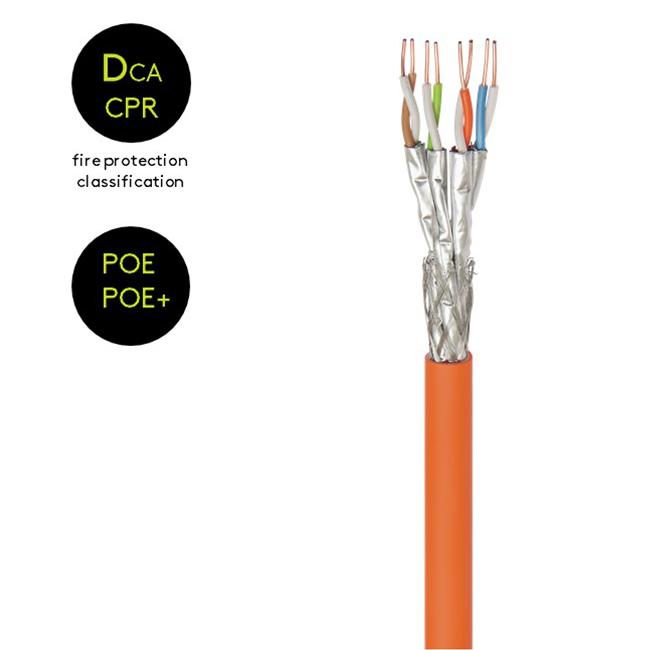

• Kabelstructuur: S/FTP (PiMF)
• Aantal paren: 4
• Geleider: massief blank koper (CU)
• Draaddikte: 23 AWG
• Geleiderdiameter: 0,575 ± 0,005 mm
• Aderisolatie: Skin-Foam-Skin PE
• Isolatiediameter: 1,40 ± 0,05 mm
• Aderkleuren: wit/blauw & blauw, wit/oranje & oranje, wit/groen & groen, wit/bruin & bruin

Afscherming
• Individuele afscherming: aluminiumfolie (PiMF)
• Totale afscherming: aluminium-magnesium vlecht
• Afschermingsdekking: ca. 25 %

Kabelopbouw
• Twistlengte aders: ≤ 30 mm
• Cabling lay length: ≤ 200 mm
• Vulmateriaal: n.v.t.
• Bindmateriaal: n.v.t.

Buitenmantel
• Mantelmateriaal: LSZH
• Manteldikte: ca. 0,50 mm
• Buitenmaat kabel: 7,80 ± 0,30 mm
• Mantelkleur: oranje (RAL 2003)

Mechanische eigenschappen
• Bedrijfstemperatuur: -20 °C tot +75 °C
• Kabelgewicht: ca. 56 kg/km
• Max. trekkracht bij installatie: 110 N
• Minimale buigradius (installatie): 8 × buitendiameter
• Treksterkte mantel: ≥ 9,0 MPa
• Rek mantel: ≥ 100 %
• Verouderingstest mantel: 100 °C × 168 uur
• Treksterkte na veroudering: ≥ 70 %
• Rek na veroudering: ≥ 50 %
• Koudebuigtest (statisch): geen scheurvorming bij -20 °C (4 uur)

Elektrische eigenschappen
• Nominale wederzijdse capaciteit: ≤ 5,6 nF/100 m (@1 kHz)
• Paar-naar-aarde capaciteitsonbalans: ≤ 160 pF/100 m
• Nominale voortplantingssnelheid (NVP): 76 %
• Maximale delay skew: 25 ns/100 m
• Maximale DC-weerstand geleider: 9,5 Ω/100 m (@20 °C)
• Weerstandsonbalans binnen paar: ≤ 2 % (@20 °C)
• Minimale isolatieweerstand: 5000 MΩ·km
• Maximale bedrijfsspanning (UL): 300 V
• Diëlektrische sterkte: 2,5 kV DC (2 s) of 1,0 kV DC (1 min)

Algemene eigenschappen
• Max. bedrijfstemperatuur volgens UL: 75 °C
• Zuurstofvrij koper (OFC)
• Meteropdruk: aanwezig
