BNC kabel

Deze CCTV kabel is bedoeld voor het doorgeven van videosignalen en voedingsspanning tussen beveiligingscamera’s en opnameapparatuur.

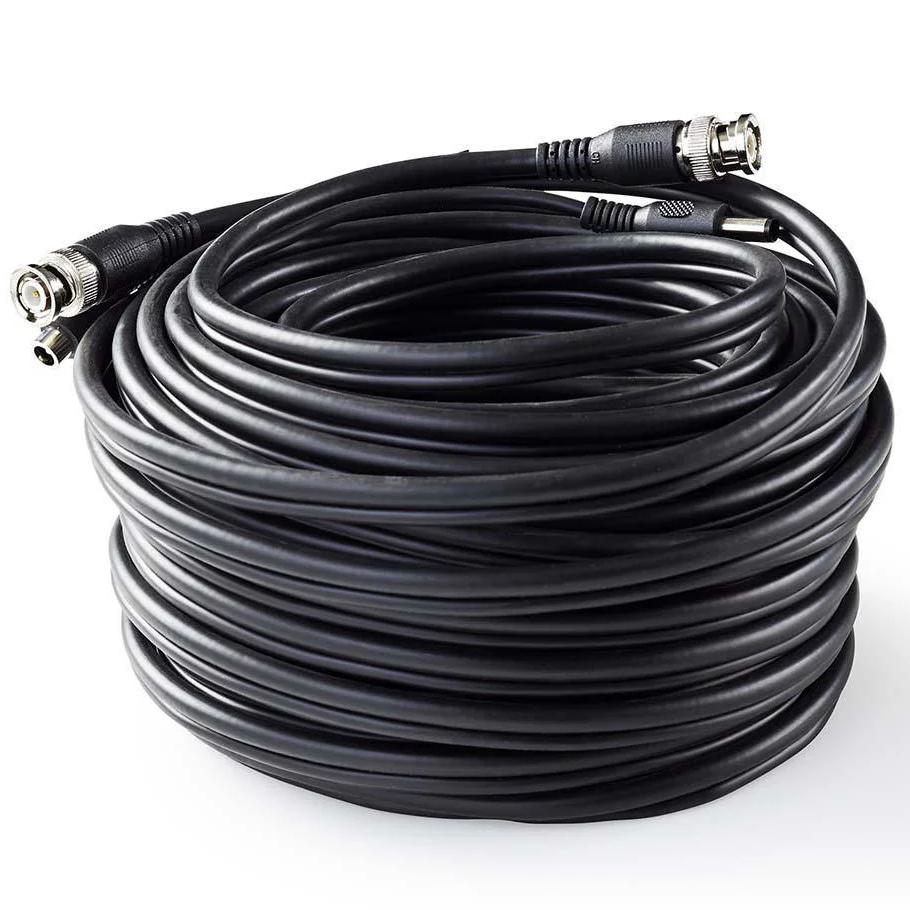

De kabel combineert een coaxiale videokabel met BNC aansluiting en een DC voedingskabel in één mantel. Hierdoor kunnen zowel het videosignaal als de voedingsspanning via één kabel worden aangesloten.

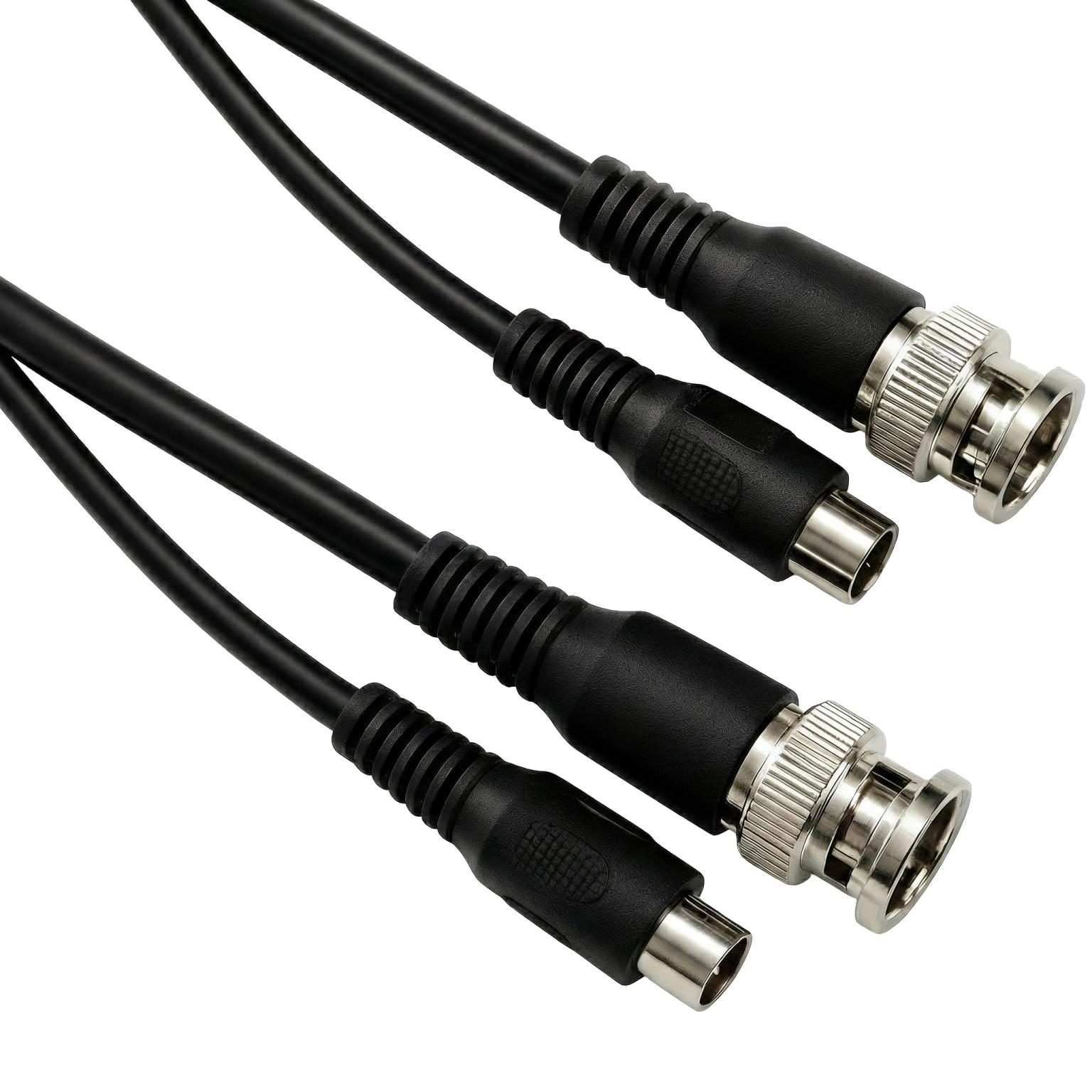

De videoverbinding wordt uitgevoerd via een BNC aansluiting, die veel voorkomt bij analoge camerasystemen en CCTV-installaties. De voedingsverbinding wordt uitgevoerd via een DC connector (5.5 × 2.1 mm) voor het aansluiten van de camera op een voedingsadapter of voedingsdistributie.
De coaxiale videokabel heeft een karakteristieke impedantie van 75 Ω. Deze impedantie komt overeen met de standaard voor videosignalen zoals composiet video en SDI videoverbindingen.
De coaxiale constructie bestaat uit een centrale geleider, diëlektrische isolatie en afscherming. Deze opbouw zorgt voor een stabiele signaaloverdracht en helpt signaalreflecties te voorkomen.
De ronde kabelconstructie met een PVC mantel beschermt de interne geleiders tegen mechanische belasting tijdens installatie en gebruik.

Specificaties & kenmerken
• Aansluiting 1 SDI male (BNC) en DC 5.5 × 2.1 mm female
• Aansluiting 2 SDI male (BNC) en DC 5.5 × 2.1 mm male
• Impedantie 75 Ω
• Kabeltype coaxiale CCTV kabel
• Videoverbinding BNC (SDI / CCTV)
• Voedingsverbinding DC 5.5 × 2.1 mm
• Mantel PVC
• Kleur zwart

Technische toelichting
Impedantie geeft de elektrische weerstand weer die een kabel biedt aan een wisselend signaal. Voor videoverbindingen wordt een impedantie van 75 Ω toegepast zodat het videosignaal zonder reflecties kan worden overgedragen.
SDI (Serial Digital Interface) is een digitale videostandaard die wordt gebruikt in professionele videoapparatuur. SDI-signalen worden doorgaans via 75 Ω coaxkabels met BNC connectoren overgedragen.
