Behuizing

Deze kunststof behuizing van 190 x 100 x 40 millimeter is bedoeld voor het beschermen en huisvesten van elektronische componenten en printplaten. Dankzij de grotere afmetingen en een hoogte van 40 millimeter is deze behuizing geschikt voor grotere elektronica en componenten met een gemiddelde tot hogere opbouw, zoals voedingen, besturingsmodules, printplaten met connectors en industriële schakelingen. De behuizing is vervaardigd uit stootvast ABS kunststof en bestaat uit twee delen (boven- en onderzijde) die via een tand-en-groef verbinding stevig in elkaar sluiten. Dit zorgt voor een robuuste constructie die bestand is tegen mechanische belasting en intensief gebruik. Dankzij de geïntegreerde afdichting biedt de behuizing een IP54-bescherming tegen stof en spatwater, waardoor deze geschikt is voor gebruik in technische omgevingen binnenshuis.

Specificaties
Type: kunststof behuizing

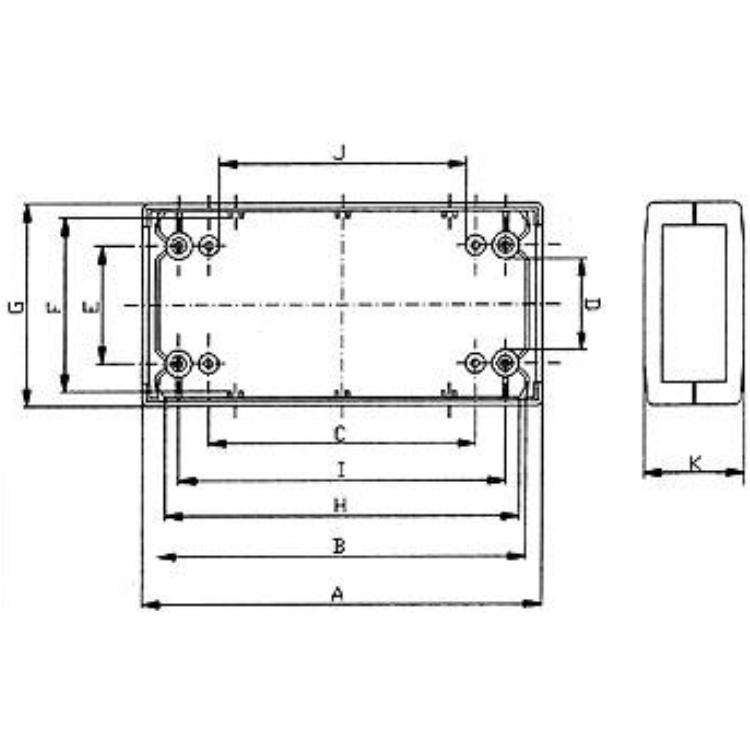

Afmetingen: 190 x 100 x 40 millimeter
Materiaal: ABS kunststof (stootvast en slagvast, vlamvertragend)
Kleur: donkergrijs
Beschermingsgraad: IP54 (stof- en spatwaterbestendig volgens IEC529)
Brandklasse: UL94-V0 (vlamvertragend)
Opbouw: 2-delige behuizing met tand-en-groef verbinding
Oppervlak: licht gestructureerd en krasbestendig
Gewicht: 233.5 gram
Montage: verticaal en horizontaal (PCB sleuven en montagepennen)
Gebruik: binnenshuis
Garantie: 5 jaar

Constructie en opbouw

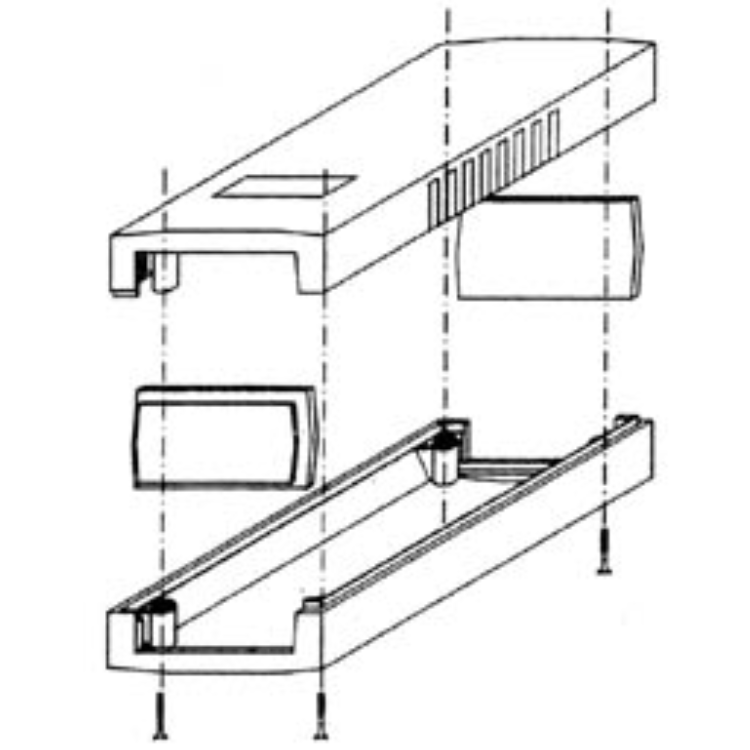

Deze behuizing bestaat uit een boven- en onderzijde die nauwkeurig in elkaar schuiven. De tand-en-groef verbinding zorgt voor een stevige afsluiting zonder speling en verhoogt de mechanische sterkte. Hierdoor is de behuizing goed bestand tegen stoten en trillingen. De eindplaten zijn uitgevoerd in hetzelfde materiaal en sluiten de behuizing volledig af, waardoor een compacte en beschermde unit ontstaat.

Montagemogelijkheden
De behuizing biedt flexibele montageopties voor elektronica:
- Verticale montage: printplaten kunnen in geïntegreerde sleuven worden geschoven voor een stabiele positionering.
- Horizontale montage: bevestiging via interne montagepennen (bevestigingsnokken) voor vlakke montage van PCB’s.
- Bewerkbaar ontwerp: geschikt voor het boren of frezen van openingen voor kabeldoorvoer, schakelaars of connectoren.
- Vrijstaand gebruik: direct toepasbaar in apparaten, kasten of testopstellingen.

Toepassingen
Geschikt voor onder andere:
- Elektronica projecten en prototypebouw
- Instrumentatie en meetapparatuur
- Telecommunicatieapparatuur
- Printplaten (PCB) en schakelingen
- IoT en embedded systemen
- Besturings- en beveiligingssystemen

Toelichting op technische termen
ABS kunststof: sterk en slagvast materiaal met goede mechanische eigenschappen en elektrische isolatie.
UL94-V0: brandvertragende classificatie waarbij het materiaal snel dooft na blootstelling aan vuur.
IP54: bescherming tegen stof (beperkt binnendringen) en spatwater vanuit alle richtingen.
IEC529: internationale norm die beschermingsgraden (IP-classificaties) definieert.
Tand-en-groef verbinding: mechanisch sluitprincipe dat zorgt voor een stevige en nauwkeurige passing tussen twee delen.
PCB (Printed Circuit Board): printplaat waarop elektronische componenten worden gemonteerd en elektrisch verbonden.
