6U serverkast starterskit

Deze 10 inch netwerkset / netwerkkast set van DIGITUS biedt een complete oplossing voor het opbouwen van een compacte netwerk- en data-installatie. De set is samengesteld voor snelle implementatie van professionele netwerkbekabeling binnen kantooromgevingen, technische ruimtes, retail, kleine serveromgevingen en residentiële netwerken.

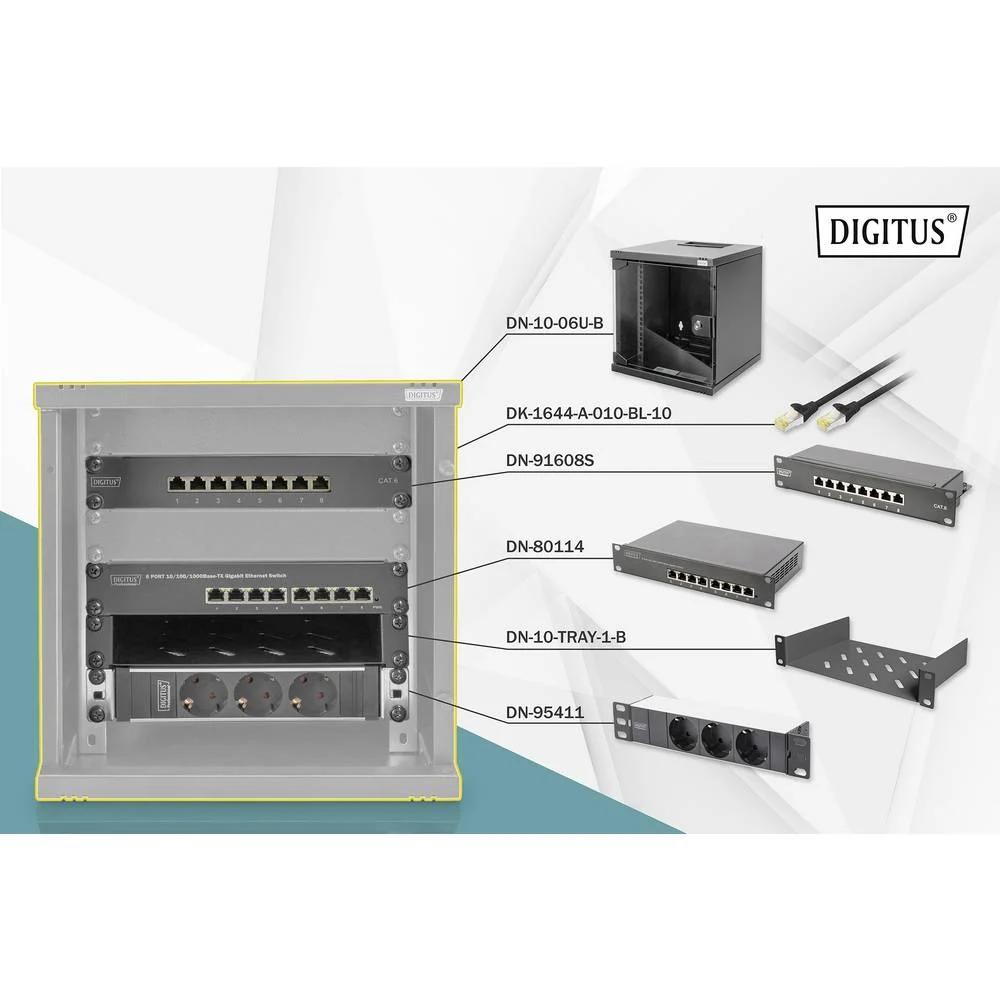

De complete set bestaat uit een 10 inch wandkast, een Gigabit netwerkswitch, een CAT 6 patchpaneel, een PDU stekkerdoos, een legplank en CAT 6 S-FTP patchkabels. Hierdoor kan direct een volledig functionele netwerkomgeving worden opgebouwd zonder aanvullende basiscomponenten.

De meegeleverde wandkast beschikt over een 6U rackhoogte en heeft buitenafmetingen van 330 x 312 x 300 millimeter. Dankzij het compacte formaat is de netwerkset bijzonder geschikt voor installaties waar beperkte ruimte beschikbaar is en standaard 19 inch serverkasten niet praktisch toepasbaar zijn.

De kastconstructie bestaat uit hoogwaardig staalplaat met een elektrostatische poedercoating in RAL 9005 zwart. Hierdoor ontstaat een stabiele en duurzame behuizing met een maximale statische draagcapaciteit van 30 kilogram. De afsluitbare glazen deur zorgt voor bescherming van netwerkapparatuur en gecontroleerde toegang tot de installatie.

De geïntegreerde 8-poorts Gigabit Ethernet switch ondersteunt netwerkstandaarden zoals IEEE 802.3, IEEE 802.3u, IEEE 802.3ab en IEEE 802.3x. Hierdoor ondersteunt de switch 10/100/1000 Mbps Ethernet-netwerken met automatische snelheidsdetectie en stabiele gegevensoverdracht binnen professionele netwerktoepassingen.

Het meegeleverde CAT 6 patchpaneel ondersteunt transmissiefrequenties tot 250 MHz en is geschikt voor 1GBase-T Gigabit Ethernet. De aansluitingen worden gerealiseerd via LSA-aansluitstrips met kleurcodering volgens EIA/TIA 568A en 568B, wat zorgt voor gestructureerde en gestandaardiseerde netwerkinstallaties.

De set bevat tevens 10 CAT 6 S-FTP patchkabels met een lengte van 1 meter. De kabels beschikken over afgeschermde aderparen en een extra folie- en vlechtwerkafscherming voor verbeterde bescherming tegen elektromagnetische storingen. De LSZH-mantel beperkt rookontwikkeling en halogeenvorming bij brand.

Voor stroomvoorziening wordt een 10 inch PDU stekkerdoos meegeleverd met 3 geaarde stopcontacten, geschikt voor 250 volt AC, 50/60 Hz, maximaal 16 ampère en een maximaal vermogen van 4000 watt. De stekkerdoos beschikt over een 2 meter voedingskabel met geaarde stekker.

De netwerkset wordt volledig compleet geleverd en is direct gereed voor installatie. Hierdoor vormt deze oplossing een efficiënte basis voor kleine netwerkverdelers, patchomgevingen en compacte IT-installaties.

Specificaties
• Merk: DIGITUS
• Type: 10 inch netwerkset / netwerkkast set
• Rackformaat: 10 inch
• Rackhoogte: 6U
• Afmetingen wandkast: 330 x 312 x 300 millimeter
• Kleur: zwart, RAL 9005
• Materiaal kast: staalplaat met poedercoating
• Draagvermogen: 30 kilogram
• Beschermingsklasse: IP20
• Voordeur: glazen deur, afsluitbaar
• Zijpanelen: links en rechts aanwezig
• Montage: wandmontage
• Switch: 8-poorts Gigabit Ethernet
• Netwerkstandaarden: IEEE 802.3 / 802.3u / 802.3ab / 802.3x
• Patchpaneel: CAT 6, klasse E, afgeschermd, 8-poorts
• Frequentiebereik patchpaneel: tot 250 MHz
• Netwerkondersteuning: 1GBase-T
• Aansluittechniek: LSA, EIA/TIA 568A & 568B
• Patchkabels: CAT 6 S-FTP, LSZH, AWG 27/7
• Lengte patchkabels: 1 meter
• Aantal patchkabels: 10
• PDU stekkerdoos: 3-voudig geaard
• Spanning: 250 volt AC
• Frequentie: 50/60 Hz
• Maximale stroom: 16 ampère
• Maximaal vermogen: 4000 watt
• Voedingskabel: 2 meter H05VV-F 3G 1,5 millimeter²
• Garantie: 5 jaar

Inhoud van de verpakking
• 10 inch wandbehuizing 6U

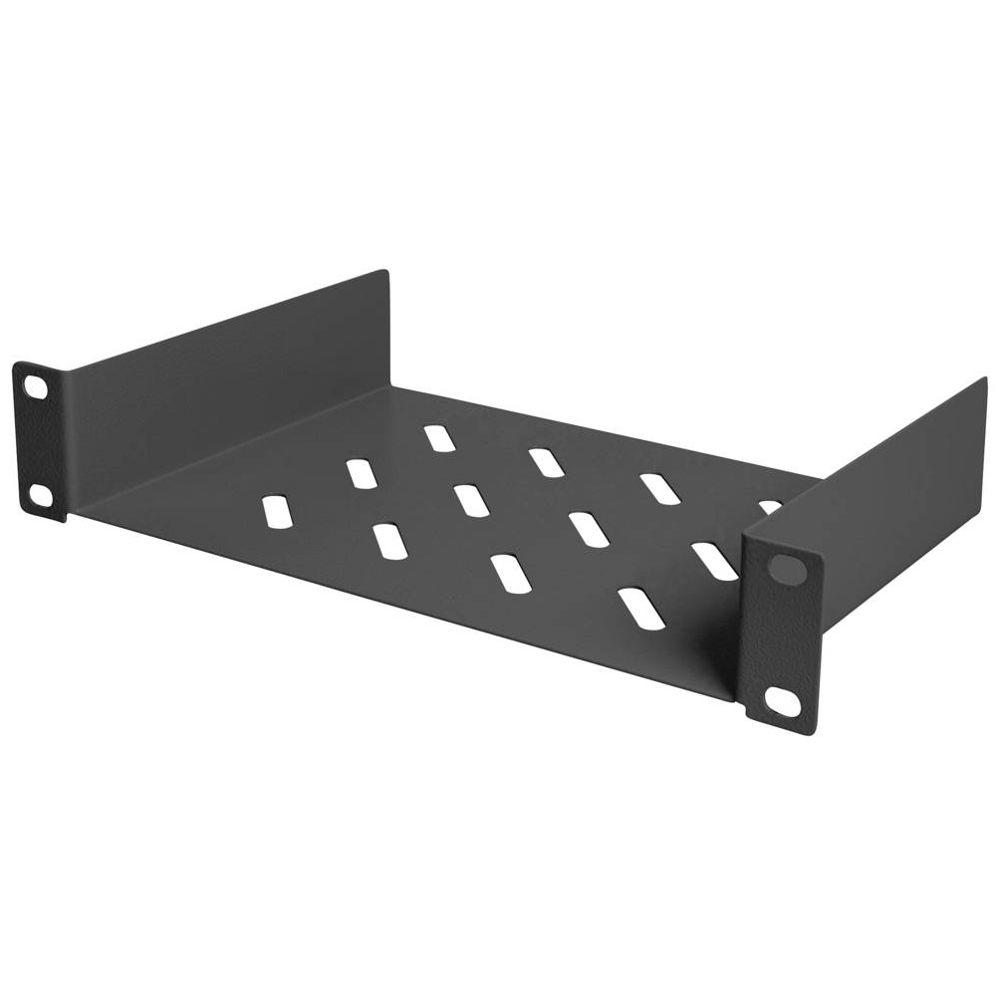

• 10 inch legplank 1U
• 10 inch PDU stekkerdoos met 3 geaarde aansluitingen
• 8-poorts Gigabit Ethernet switch
• CAT 6 afgeschermd patchpaneel
• 10 CAT 6 S-FTP patchkabels
• Installatiemateriaal
• 2 sleutels

Toepassingen
• Compacte netwerkverdelers
• Kantoor- en thuisnetwerken
• Patchomgevingen en kleine serverinstallaties
• Retail- en kassanetwerken
• CCTV- en IP-camera-installaties
• Technische ruimtes en meterkasten
• Gestructureerde netwerkbekabeling

Toelichting op technische termen
• 10 inch rackformaat: compact rackformaat voor kleinere netwerk- en data-installaties.
• CAT 6: netwerkkabelstandaard geschikt voor Gigabit Ethernet-netwerken tot 250 MHz.
• S-FTP: dubbele afscherming met folie en gevlochten afscherming voor bescherming tegen elektromagnetische storingen.
• LSZH: kabelmantel met beperkte rookontwikkeling en zonder halogenen bij brand.
• Gigabit Ethernet: netwerkverbinding met snelheden tot 1000 Mbps.
• LSA-aansluittechniek: IDC-aansluiting voor snelle en betrouwbare netwerkkabelmontage.
• IP20: geschikt voor droge binnenomgevingen en beschermd tegen aanraking met grotere vaste objecten.

Safety notes
• Zorg voor voldoende ventilatie rondom de geïnstalleerde apparatuur om oververhitting te voorkomen.
• Blokkeer de ventilatieopeningen van de behuizing niet.
• Monteer zware apparatuur altijd onderin de kast om ongelijke belasting te voorkomen.
• Zorg voor correcte aarding van zowel de kast als de aangesloten apparatuur.
• Gebruik overspanningsbeveiliging om apparatuur te beschermen tegen spanningspieken en blikseminslag.
• Vermijd installatie in vochtige of natte ruimtes; de behuizing is uitsluitend geschikt voor droge binnenomgevingen conform IP20.
• Leg kabels georganiseerd aan om beschadiging en verstoring van luchtcirculatie te voorkomen.
• Schakel aangesloten apparatuur spanningsloos tijdens installatie- en onderhoudswerkzaamheden.
• In gebieden met verhoogde kans op blikseminslag wordt aanvullende professionele bliksembeveiliging aanbevolen.

Belangrijke aandachtspunten
• Alleen geschikt voor 10 inch rackcomponenten.
• Controleer vooraf de benodigde inbouwdiepte van netwerkapparatuur.
• Uitsluitend geschikt voor droge binnenomgevingen.
• Zorg voor voldoende ventilatieruimte rondom actieve netwerkapparatuur.
