Netwerkkabel tester

LAN kabeltester met afneembare remote

Met deze LAN kabeltester kunnen kortsluitingen, open circuits, gebroken draden en andere bedradingsfouten in netwerk- en telecommunicatiekabels worden opgespoord. De tester controleert de correcte aansluiting van elke afzonderlijke ader.

Werking
Sluit beide uiteinden van de te testen kabel aan op de master- en remote-eenheid. De LED-indicatoren lichten één voor één op. Wanneer alle LED’s in de juiste volgorde groen branden, is de kabel correct aangesloten.

Testfunctionaliteit
De tester controleert automatisch alle aders en geeft per ader een duidelijke LED-indicatie. Hiermee worden fouten zoals continuïteitsproblemen, kruisbedrading, open verbindingen en kortsluitingen zichtbaar.

Instellingen
Voorzien van twee instelbare testsnelheden:
• Stand ON: normale testsnelheid
• Stand S: langzame testsnelheid

Uitvoering

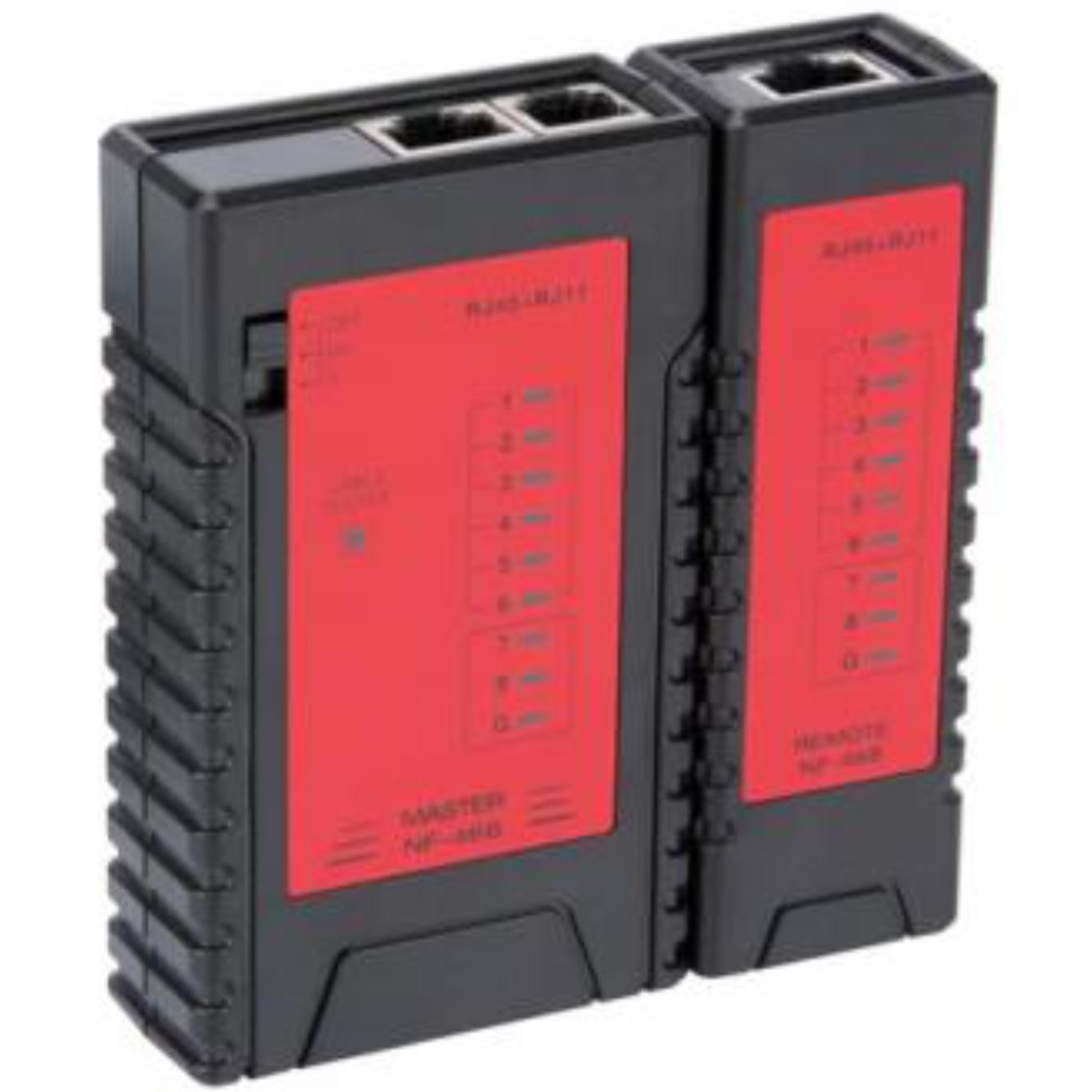

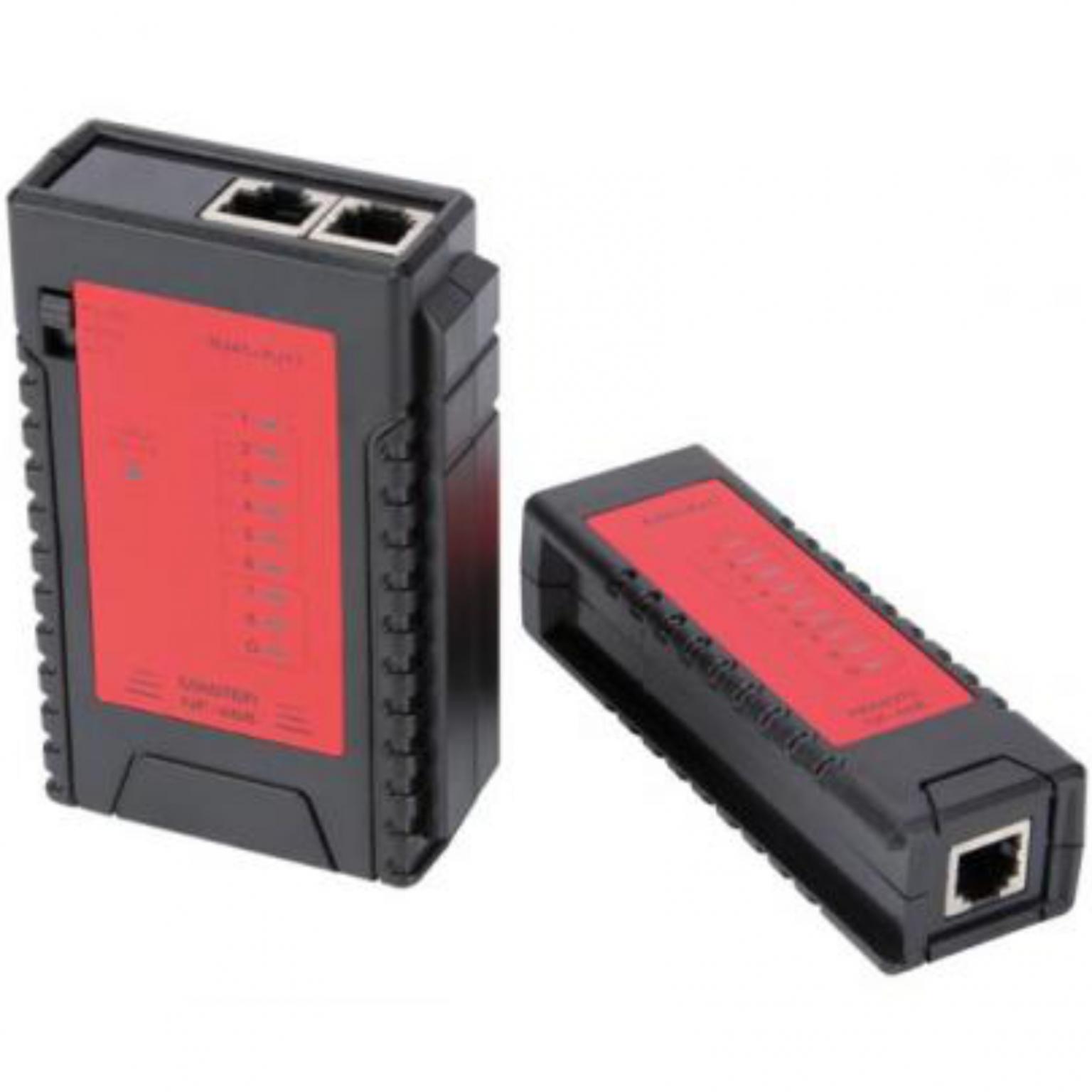

De kabeltester is uitgevoerd met een afneembare remote unit, waardoor kabels eenvoudig getest kunnen worden op verschillende locaties en over grotere afstanden.

Compatibiliteit
Geschikt voor het testen van:
• RJ45 (8P8C)
• RJ11 (6P2C)
• RJ12 (6P6C)
• RJ10 (4P4C)
• 10BASE-T en Token Ring bekabeling

Technische specificaties
• Producttype: LAN kabeltester
• Testtypes: continuïteit, gekruist, open, kortgesloten
• LED-indicatie: per ader (PIN 1–8)
• Max. testkabellengte: 100 m
• Voeding: 1× 9 V batterij (IEC E / PP3, niet inbegrepen)
• Aantal batterijen: 1

Fysieke eigenschappen
• Kleur: zwart / rood
• Afmetingen: 17 × 13 × 4 cm
• Gewicht: ca. 170 g

Inhoud verpakking
• LAN kabeltester (master unit)
• Afneembare remote unit
