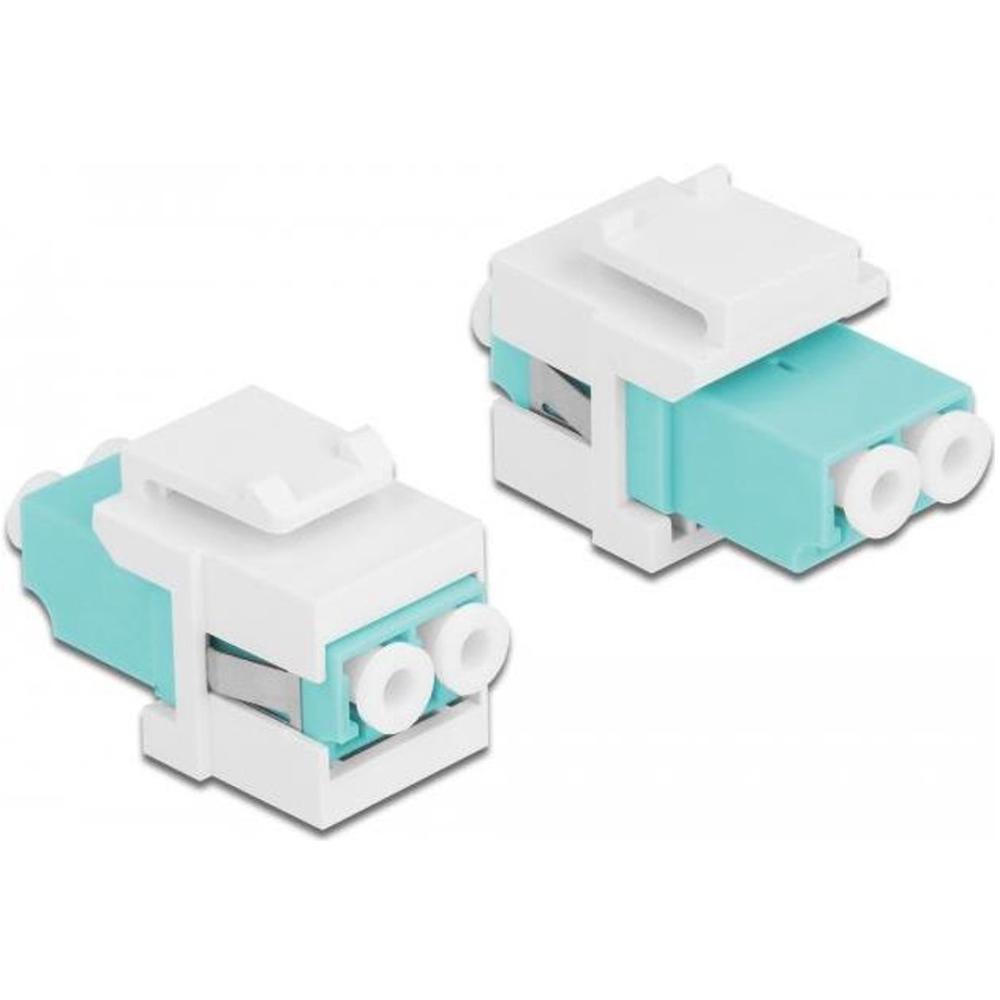

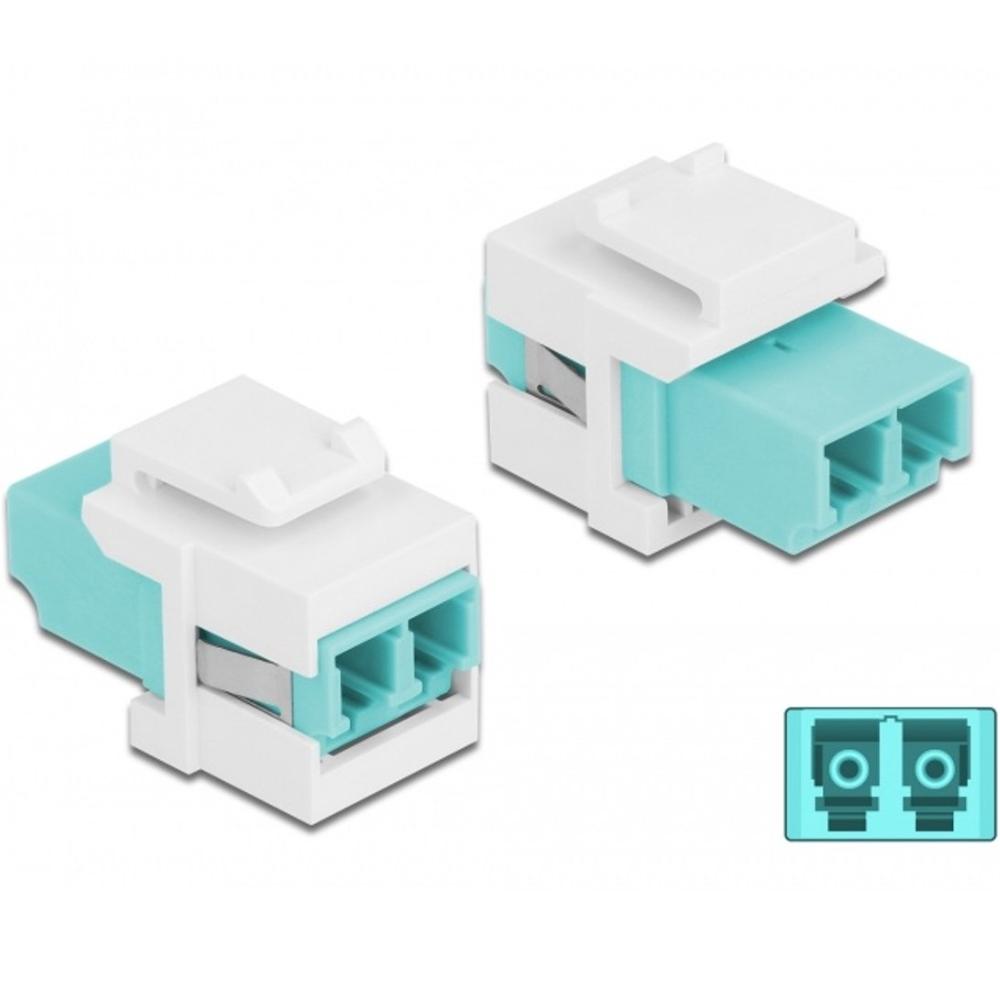

LC Duplex Multimode keystone

Deze glasvezel keystone module is bedoeld voor het koppelen en verlengen van multimode glasvezelverbindingen binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.
De module is uitgevoerd met een LC duplex female naar LC duplex female aansluiting en wordt toegepast als passieve glasvezelkoppeling in patchpanelen, wandcontactdozen en opbouwdozen met keystone-opening.
Dankzij de gestandaardiseerde keystone afmetingen is de module geschikt voor snap-in montage in standaard keystone-poorten.
De geïntegreerde keramische hulzen zorgen voor nauwkeurige uitlijning van de glasvezelkernen en een lage demping.

Voor rack- of wandmontage is deze module geschikt voor gebruik in keystone patchpanelen.

Specificaties
• Type glasvezel keystone module
• Toepassing multimode glasvezel
• Aansluiting zijde 1 LC duplex female
• Aansluiting zijde 2 LC duplex female
• Invoegverlies < 0,3 dB
• Connector configuratie duplex
• Ferrule keramisch (zirconia)
• Stofbescherming voorzien van beschermkappen
• Geschikt voor keystone poorten 19,2 × 14,9 mm
• Montage snap-in bevestiging
• Afmetingen (LxBxH) ca. 29,2 × 16,5 × 21,9 mm
• Behuizing kunststof modulebehuizing

IEC-normen
• IEC 61754-20 definitie van LC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies

Uitleg van termen
• LC duplex glasvezelconnectorconfiguratie met twee vezels voor gelijktijdige bidirectionele communicatie
• Duplex twee afzonderlijke glasvezels voor zenden en ontvangen
• Keystone gestandaardiseerd modulair snap-in formaat voor patchpanelen en wandcontactdozen
• Zirconia ferrule keramische precisiehuls voor exacte centrering van glasvezelkernen
• Invoegverlies optische demping bij overgang tussen glasvezelcomponenten

Algemene uitleg over glasvezel-koppelingen
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Multimode glasvezel wordt toegepast voor korte tot middellange afstanden binnen gebouwen en datacenters
• Singlemode glasvezel wordt toegepast voor lange afstanden en backboneverbindingen
• LC compacte glasvezelconnector met 1,25 mm ferrule voor hoge poortdichtheid
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen
