Cat 8.1 RJ45 connector

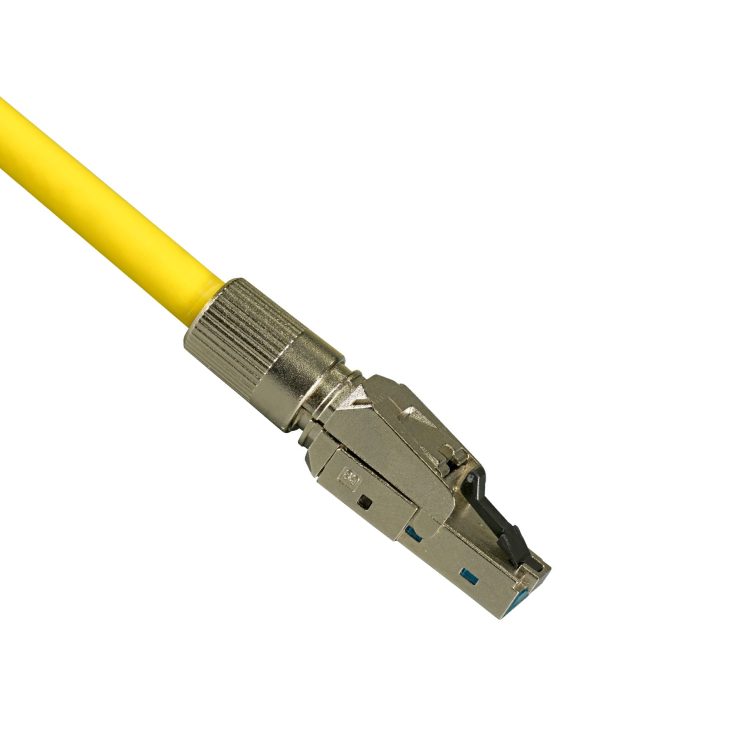

RJ45 afmonteerbare connector Cat 8.1 Class I

Deze RJ45 afmonteerbare connector is geschikt voor het ter plaatse afmonteren van Cat 8.1 Class I installatiekabels. De connector is ontworpen voor gereedschapsloze montage en ondersteunt hoogwaardige datatransmissie binnen professionele en industriële netwerkinstallaties.

Behuizing & afscherming
De connector is uitgevoerd met een volledig afgeschermde zink spuitgietbehuizing. De constructie biedt een 360° afschermingscontact en goede EMC-eigenschappen, geschikt voor omgevingen met verhoogde elektromagnetische belasting.

Aansluittechniek
De connector maakt gebruik van IDC-contacten (insulation displacement connector). De lage contactweerstand draagt bij aan een stabiele elektrische verbinding. De connector is geschikt voor kabels met een diameter tot 9,0 mm.

Kabel- en aderspecificaties
Geschikt voor massieve en soepele geleiders met een draaddikte van AWG 22 tot AWG 27. Ondersteunt zowel massieve aders als litz-geleiders. Aderindeling volgens TIA 568A, TIA 568B en industriële Profinet 1-2-3-6 kleurcodering.

Herafmontage
De connector kan opnieuw worden afgemonteerd tot 5 keer bij gelijkblijvende kabeldiameter. Bij gebruik van AWG27/7 geleiders is herafmontage mogelijk tot 2 keer.

Technische specificaties
• Connector type: RJ45 8P8C
• Categorie: Cat 8.1 Class I
• Afscherming: volledig afgeschermd
• Behuizing: zink spuitgietlegering
• Aansluittype: IDC (insulation displacement connector)
• Draaddikte: AWG 22 – 27
• Maximale kabeldiameter: 9,0 mm
• Contactcoating: verguld (50 µinch)
• Contactweerstand: < 20 mOhm
• Isolatieweerstand: 500 MOhm
• Diëlektrische testspanning: 1000 V DC
• Stroomcapaciteit: 1,5 A
• Aantal paren: 4
• Aantal koppelcycli: ≥ 750
• Vergrendeling: snap lock
• IP-beschermingsgraad: IP20
• Bedrijfstemperatuur: -40 °C tot 66 °C

PoE-ondersteuning
• Geschikt voor IEEE 802.3af PoE
• Geschikt voor IEEE 802.3at PoE+
• Geschikt voor IEEE 802.3bt 4PPoE

Keurmerken & normen
• ISO/IEC 11801: Internationale norm voor gestructureerde databekabeling, waarin Cat 8.1 Class I is gedefinieerd voor RJ45-connectoren
• IEC 60603-7: Internationale norm voor RJ45-connectorinterfaces en elektrische eigenschappen
• ANSI/TIA-568: Noord-Amerikaanse norm voor pinbezetting, kleurcodering en prestatie-eisen van twisted-pair bekabeling
• IEEE 802.3: Ethernet-standaard waarop transmissiesnelheden tot 40 Gbps en PoE-specificaties zijn gebaseerd
• UL94 V-0: Brandveiligheidsclassificatie voor kunststof onderdelen, zelfdovend bij ontbranding

Overige eigenschappen
• Stofkap aanwezig
• Anti-knik sleeve aanwezig
• Geschikt voor ronde kabels
• Niet geschikt voor platte kabels
• Gereedschap niet vereist voor montage
