S/FTP netwerk kabel

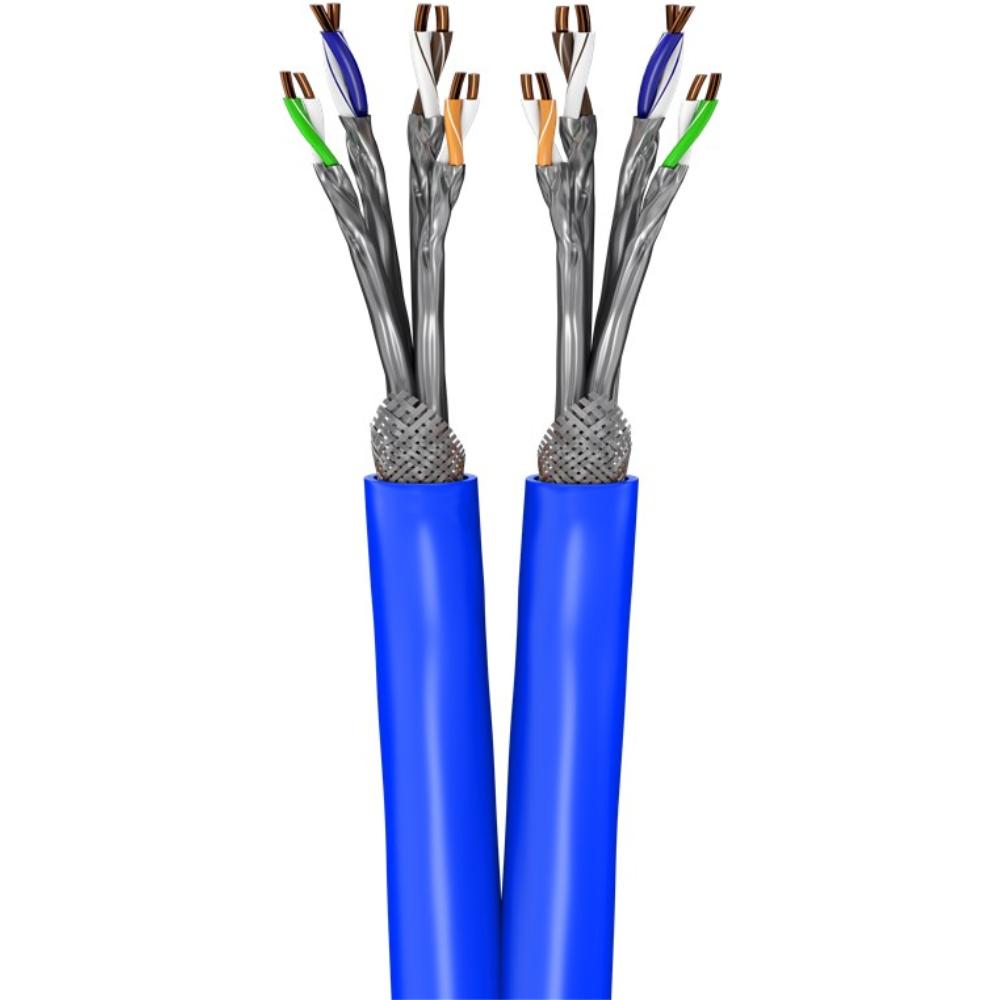

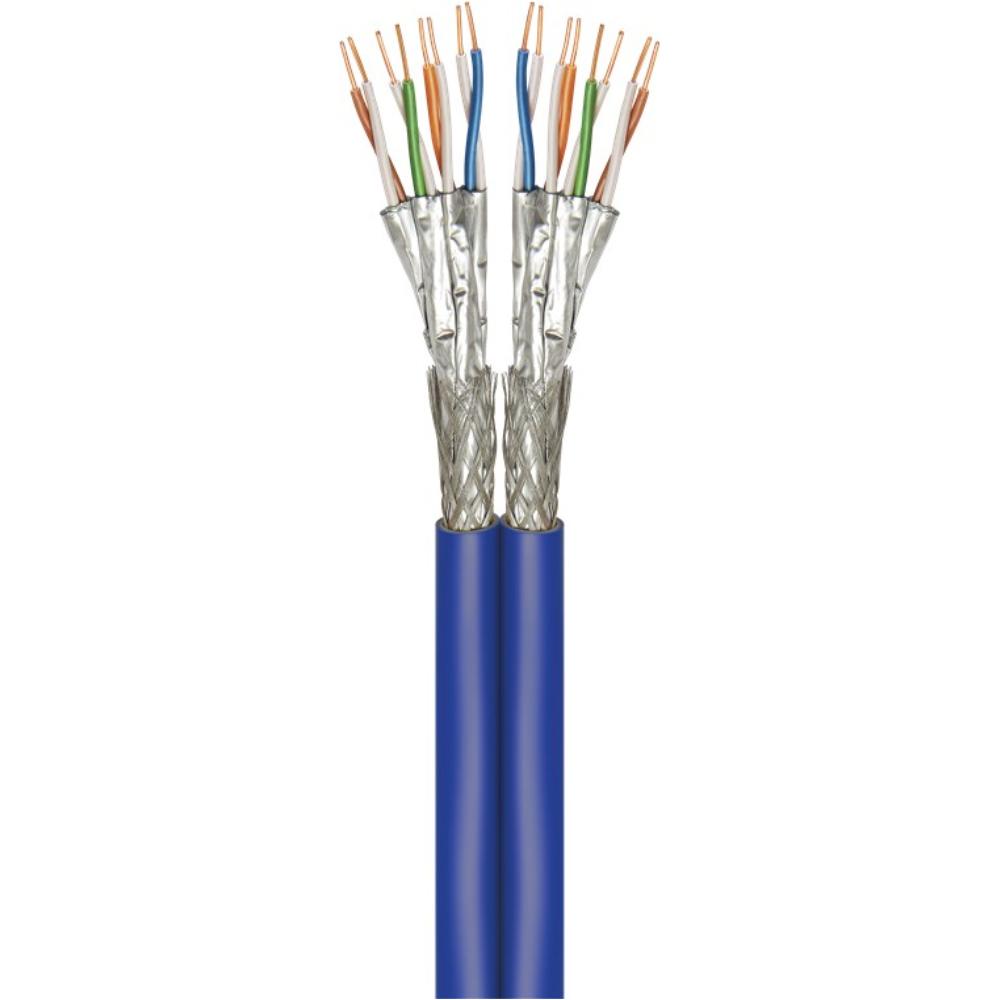

Dit is een CAT7A S/FTP (PiMF) duplex-netwerkkabel op rol met een massieve kern, bedoeld voor dataverbindingen waarbij een losse kabel zonder voorgemonteerde connectoren wordt toegepast. De duplex-uitvoering bestaat uit twee volledig gescheiden netwerkkabels die parallel in één gezamenlijke mantel zijn uitgevoerd, zodat beide kabels exact hetzelfde kabeltracé volgen.
In de constructie zijn getwiste aderparen, een S/FTP-opbouw (folie per aderpaar en gevlochten afscherming) en een halogeenvrije kabelmantel (LSZH) toegepast, waarbij de elektrische eigenschappen worden bepaald door de CAT7A-normering.

Toepassing
De duplex-uitvoering is bedoeld voor installaties waarbij twee gescheiden netwerkverbindingen gelijktijdig moeten worden aangelegd, bijvoorbeeld voor redundantie of gescheiden functies. Beide kabels zijn elektrisch onafhankelijk en geschikt voor vaste installatie binnenshuis met LSA-aansluittechniek.

Constructie en eigenschappen

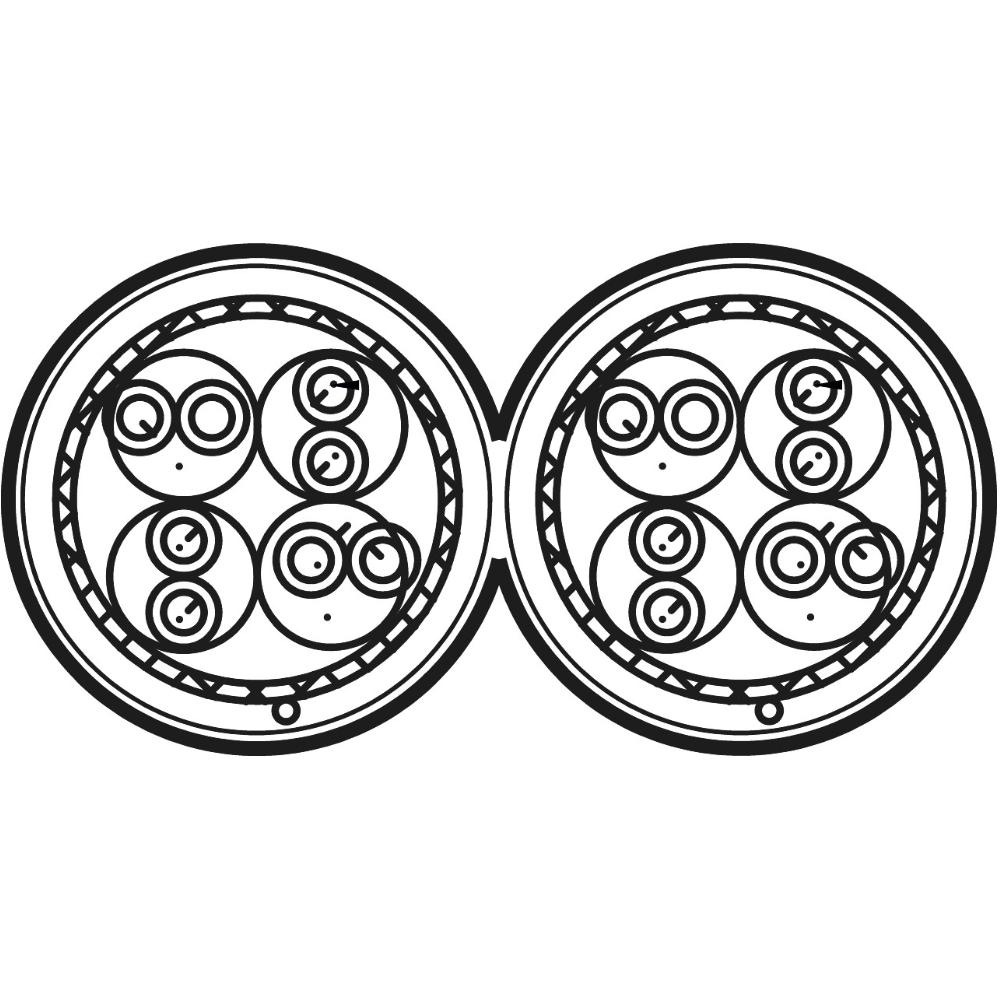

De kabel is opgebouwd uit massieve koperen aders (CU) met een AWG 22/1-structuur. Elk aderpaar is afzonderlijk voorzien van folie-afscherming (PiMF), met daarover een gevlochten afscherming rond de volledige kabel. De LSZH-mantel is halogeenvrij en beperkt rookontwikkeling en corrosieve gasvorming bij brand.

Specificaties
• Categorie: CAT7A
• Maximale frequentie: 1200 MHz
• Kabelopbouw: S/FTP (folie per aderpaar + gevlochten afscherming)
• Uitvoering: duplex (2 afzonderlijke netwerkkabels)
• Aderconfiguratie: 4 paren per kabel
• Kern: massieve kern (CU)
• Aders: AWG 22/1
• Aderdiameter: ca. 0,615 mm
• Mantel: LSZH (halogeenvrij)
• Diameter per kabel: ca. 7,8 mm
• Afmeting duplex: ca. 16,4 x 7,8 mm (B x H)
• Impedantie: 100 Ohm
• Brandklasse: Dca (CPR)
• Power over Ethernet: geschikt voor Power over Ethernet volgens IEEE 802.3-standaarden; de maximale belasting wordt bepaald door kabelcategorie, aderdiameter en installatienorm
• Lengte: 50 meter
• Levervorm: rol

Normen en standaarden
• ISO/IEC 11801: Internationale norm voor gestructureerde databekabeling
• EN 50173-1: Europese norm voor generieke bekabelingssystemen
• EN 50174: Installatiestandaard voor ICT-bekabeling
• EN 50288: Productspecificatie voor gebalanceerde datakabels
• IEC 61156: Kabelnorm voor hoge-frequentie datatransmissie
• EN 50575: CPR-richtlijn voor brandclassificatie van kabels
• EN 60332-1: Vlamvertragend gedrag van kabels
• EN 60754-1/2: Halogeenvrijheid en gasemissie bij brand
• EN 61034: Rookontwikkeling bij brand
• IEEE 802.3: Ethernet-standaarden tot 10 Gbit/s
• IEEE 802.3af/at: Power over Ethernet (PoE / PoE+)

Toelichting gebruikte termen
• CAT7A: Kabelcategorie met een frequentiebereik tot 1200 MHz, toegepast in hoogwaardige datanetwerken.
• S/FTP (PiMF): Afschermingsconstructie met folie per aderpaar en een gevlochten afscherming rond de kabel.
• Duplex: Kabeluitvoering waarbij twee volledig gescheiden netwerkkabels parallel in één mantel zijn opgenomen.
• LSZH: Halogeenvrije mantel die bij brand weinig rook ontwikkelt en geen corrosieve gassen afgeeft.
• AWG 22/1: Draaddikte met één massieve geleider per ader, bedoeld voor vaste installatie en LSA-terminatie.
• CPR Dca: Brandclassificatie volgens Europese regelgeving voor kabels in gebouwen.
