Jack stekker

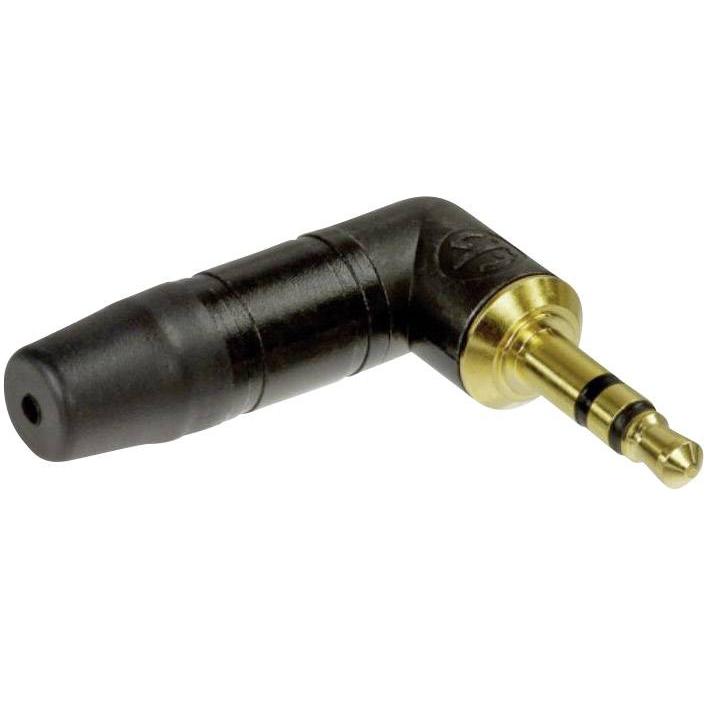

Deze 3,5 mm jack stekker van NEUTRIK (type NTP3RCB) wordt gebruikt voor het monteren van een 3,5 mm stereo audioverbinding op een kabel. De connector is geschikt voor soldeermontage en wordt veel toegepast in professionele audio- en multimedia-toepassingen.
De stekker is voorzien van een 3,5 mm jack male aansluiting met een 3-polige configuratie. Hierdoor worden twee audiosignalen via de connector verzonden: een linker- en rechterkanaal.
De connector heeft een zwarte metalen behuizing met trekontlasting. Deze constructie beschermt de kabel tegen mechanische belasting en zorgt voor een stabiele verbinding tussen kabel en connector.
De stekker wordt aangesloten via soldeercontacten en is geschikt voor kabels met een maximale buitendiameter van 4 mm. Hierdoor kan de connector worden gebruikt voor het maken of repareren van audiokabels.

Specificaties
Merk: NEUTRIK
Model: NTP3RCB
Type product: jack stekker voor soldeermontage
Audiotype: analoge audioverbinding
Connector: 3,5 mm jack male
Connector type: TRS (3-polig)
Mono / stereo: stereo
Montage: soldeerverbinding
Behuizing: metaal (zwart)
Kabeldiameter: geschikt voor kabel tot Ø 4 mm
Kabeltrekontlasting: ja
Kleur: zwart
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops en diverse audioapparaten.
TRS jack (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten waarmee twee audiosignalen worden verzonden voor stereo-audio.
Soldeermontage: een montagewijze waarbij de kabeladers direct aan de connector worden gesoldeerd om een elektrische verbinding te maken.

Montage benodigdheden
Voor het monteren van deze jack stekker kan gebruik worden gemaakt van losse audiokabels. Geschikte kabels vindt u hier:
Bekijk losse jack kabels voor montage
Voor het solderen van de connector kan gebruik worden gemaakt van een soldeerbout:
Bekijk soldeerbouten voor montage

Toepassingen
• Repareren van 3,5 mm audiokabels
• Zelf maken van stereo audiokabels
• Gebruik bij professionele audio-installaties
• Aansluiten van audioapparatuur met 3,5 mm aansluiting

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
