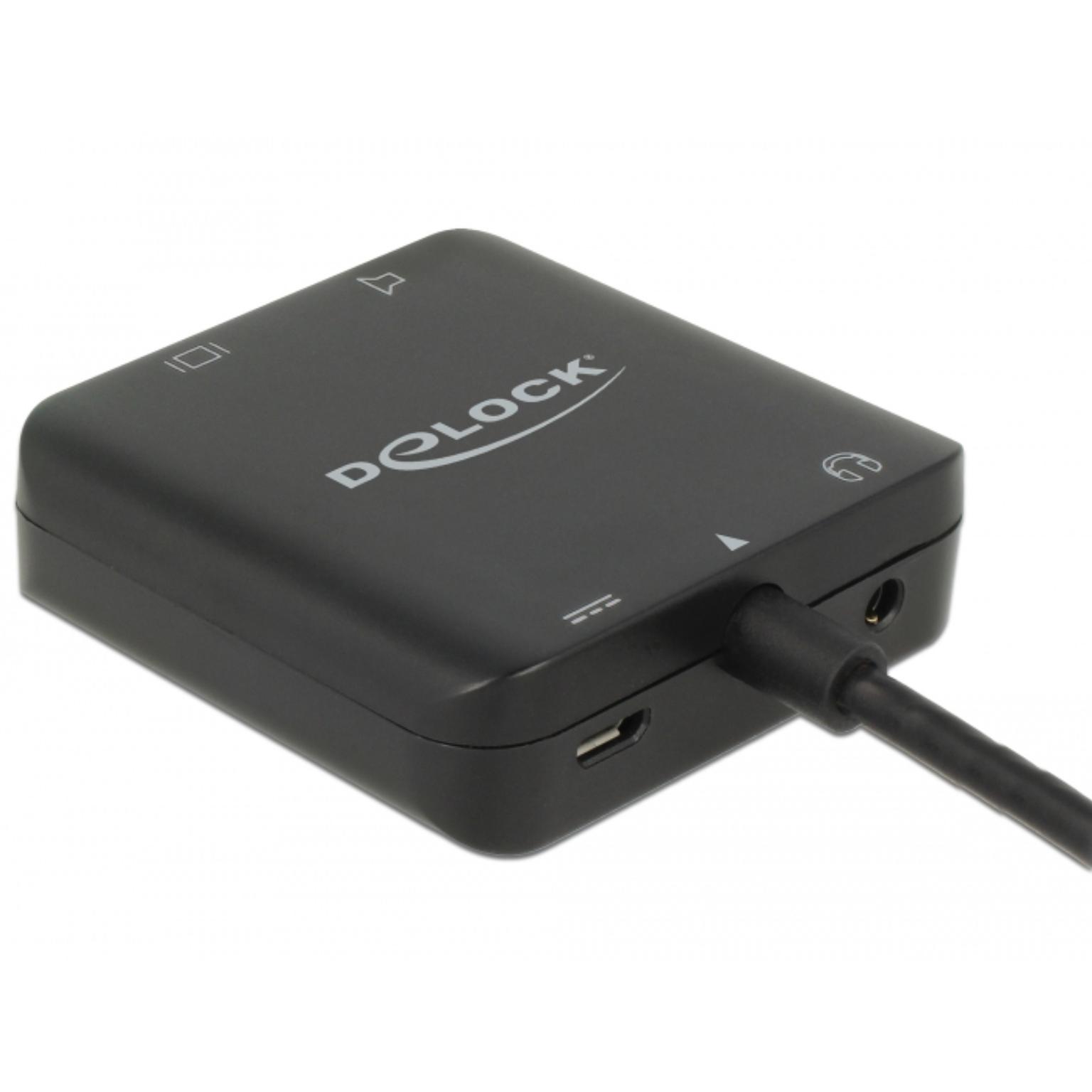

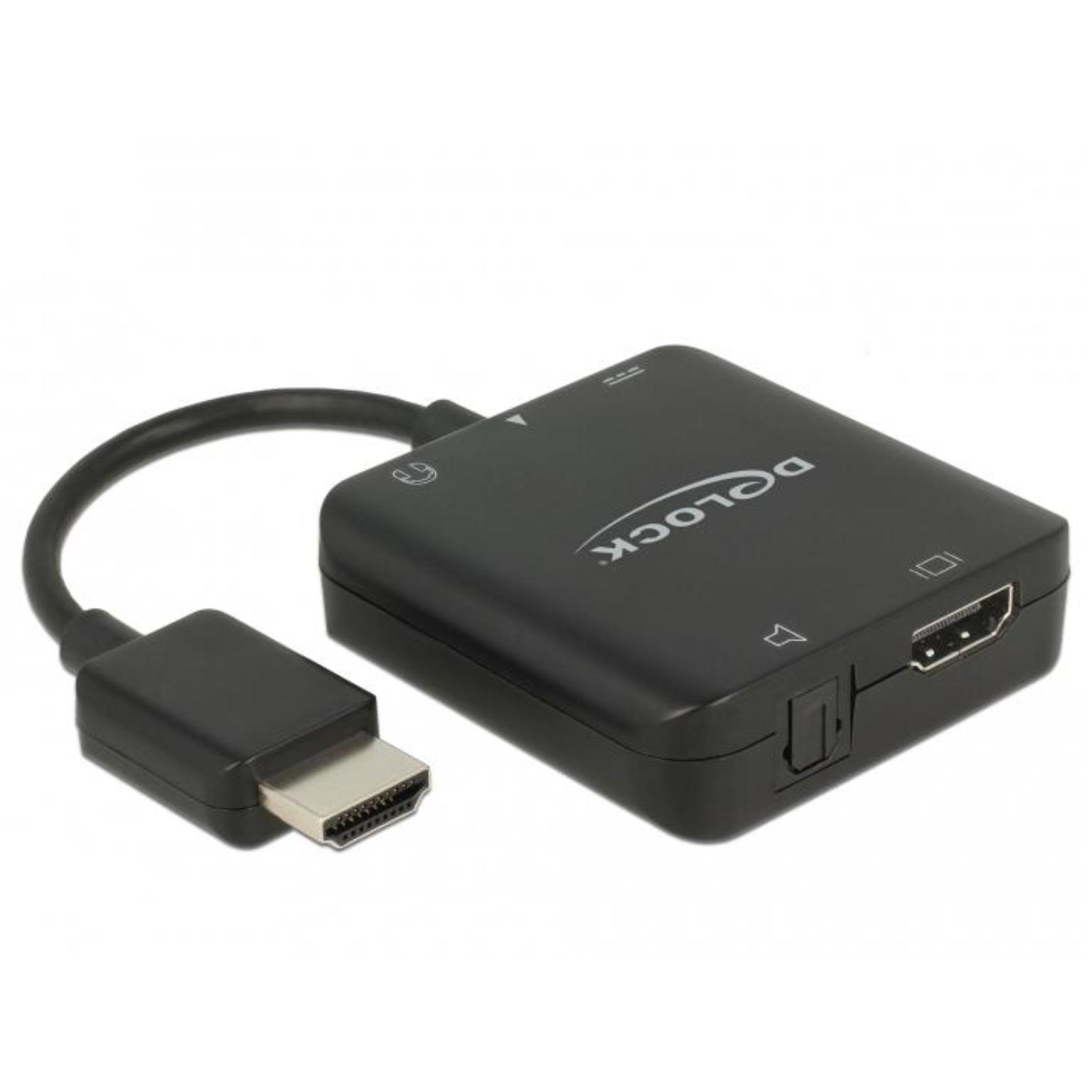

HDMI audio extractor

HDMI™ Audio Extractor – HDMI™ 2.0 Premium High Speed – 4K@60Hz
Deze HDMI™ audio extractor maakt het mogelijk om het audiosignaal uit een HDMI™-overdracht af te splitsen. Het videosignaal wordt ongewijzigd doorgelust naar een tv of monitor, terwijl het audiosignaal gelijktijdig digitaal via S/PDIF (TOSLINK) of analoog via een 3,5 mm stereo-aansluiting beschikbaar wordt gesteld voor externe audioapparatuur.

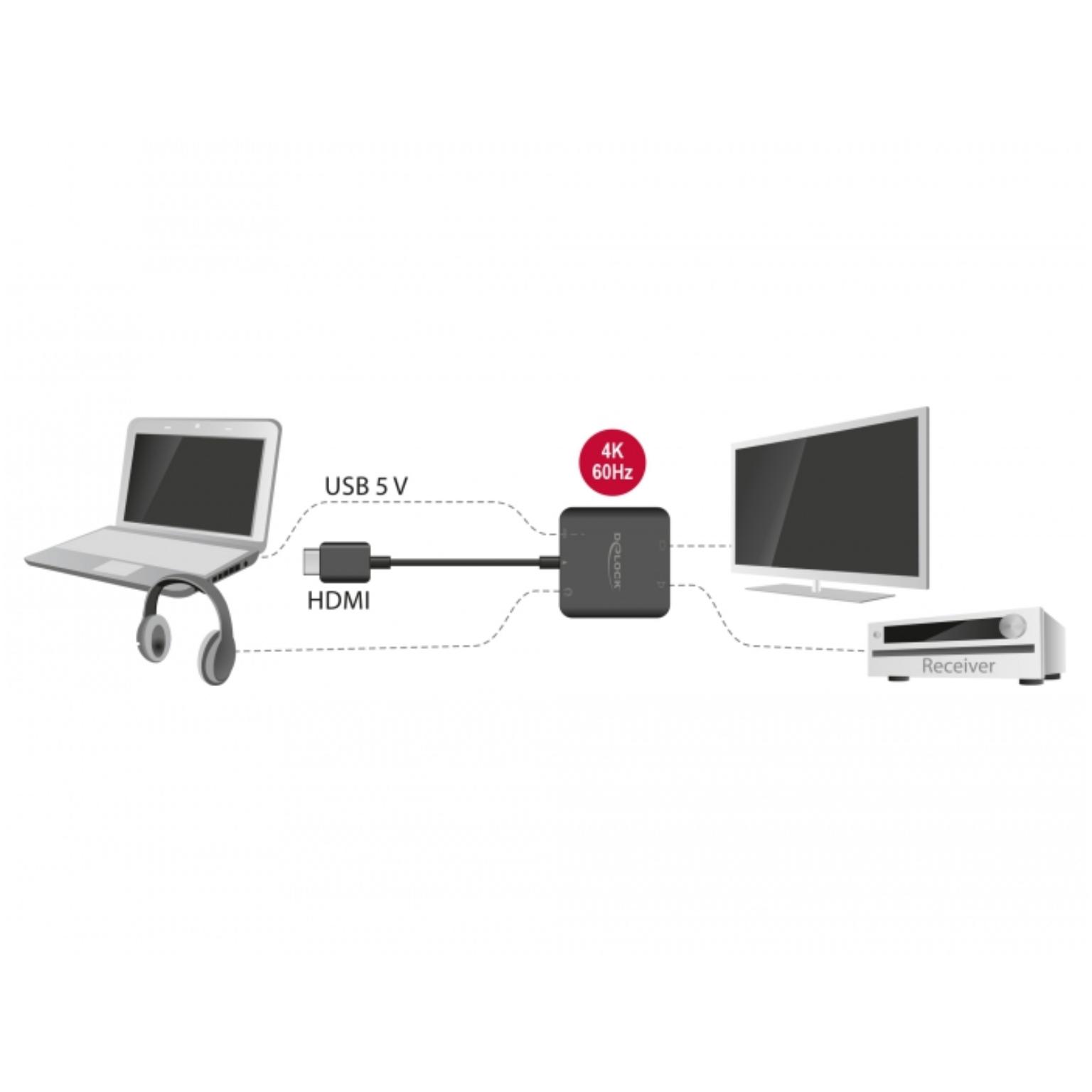

Werking
Het HDMI™-signaal van de bron wordt ingevoerd in de extractor. Het videosignaal wordt zonder bewerking doorgestuurd naar de HDMI™-uitgang (pass-through). Het audiosignaal wordt parallel afgetakt en uitgevoerd via de digitale en analoge audio-uitgangen. Bij gebruik van de 3,5 mm stereo-uitgang schakelt het apparaat automatisch naar 2.0 stereo en wordt de digitale S/PDIF-uitgang automatisch uitgeschakeld.

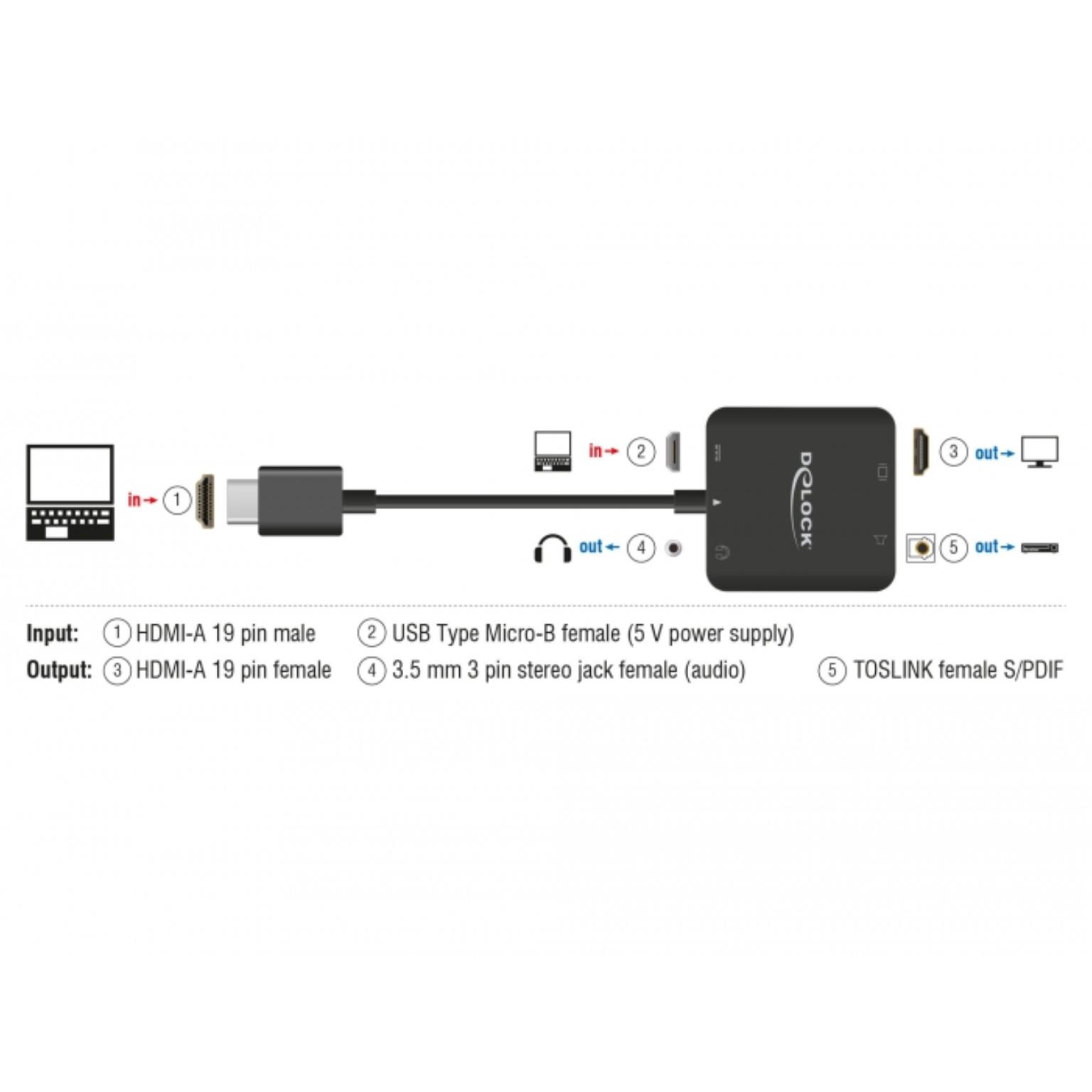

Ingangen
1× HDMI A male (19-pins).

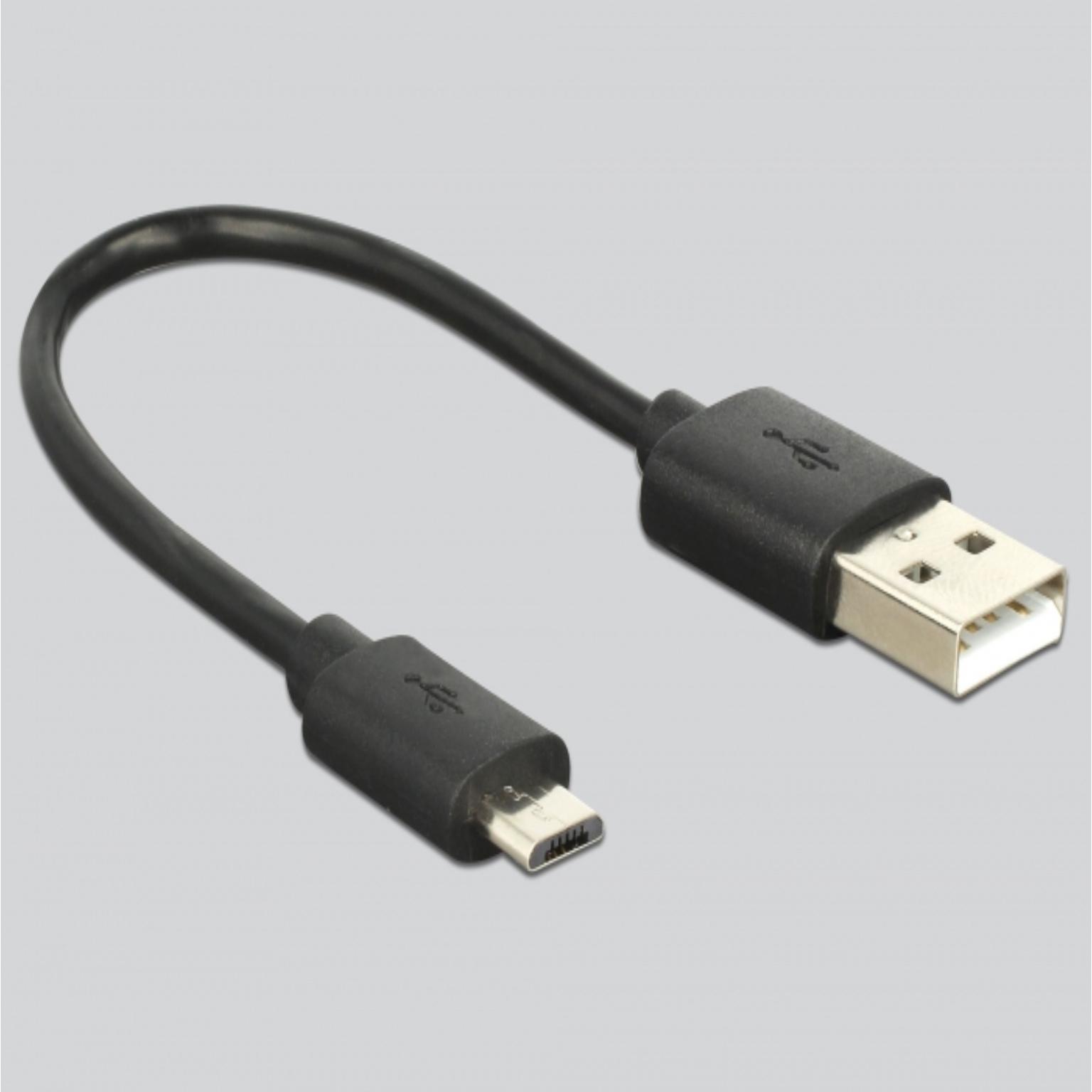

1× USB Micro B female (5 V voeding).

Uitgangen
1× HDMI A female (19-pins, video pass-through).
1× 3,5 mm stereo jack female (audio).
1× S/PDIF TOSLINK female (digitaal audio).

Signaalrichting
HDMI™ ingang → HDMI™ video-uitgang + audio-uitgangen.

Beeld- en video-ondersteuning
Ondersteuning voor resoluties tot 3840 × 2160 bij 60 Hz (4K@60Hz). Lagere resoluties worden automatisch ondersteund. De maximale videobandbreedte bedraagt 600 MHz, overeenkomend met 6 Gb/s per kanaal en 18 Gb/s totaal.

HDMI-versie
HDMI™ 2.0 Premium High Speed.

HDR
Ondersteuning voor HDR-weergave (High Dynamic Range), afhankelijk van bronapparaat en aangesloten HDMI-display.

Audio
Ondersteuning voor gangbare digitale audioformaten in 2.0 en 5.1 configuratie, waaronder LPCM, Dolby Digital en DTS. HDMI-audio wordt ongewijzigd doorgelust naar de HDMI™-uitgang (pass-through).

Audio-uitgangsgedrag
Bij gebruik van de 3,5 mm stereo-uitgang wordt automatisch 2.0 stereo geselecteerd en wordt de S/PDIF-uitgang automatisch uitgeschakeld.

Audio-sampling
Ondersteunde bitdieptes: 16 / 20 / 24 bit.
Ondersteunde samplefrequenties: 32 / 44,1 / 48 / 88,2 / 96 kHz, afhankelijk van bron en aangesloten apparatuur.

Beveiliging
Ondersteuning voor HDCP 1.4 en HDCP 2.2 voor de weergave van beveiligde content.

Voeding
Externe voeding via USB Micro B met 5 V. Het maximale stroomverbruik bedraagt circa 2 W.

Specificaties
• Producttype: HDMI™ audio extractor
• Ingang video: HDMI A male
• Uitgang video: HDMI A female
• Uitgang audio analoog: 3,5 mm stereo jack female
• Uitgang audio digitaal: S/PDIF TOSLINK
• Signaalrichting: HDMI → HDMI + audio
• HDMI-versie: HDMI™ 2.0 Premium High Speed
• Max. resolutie: 4K@60Hz
• Videobandbreedte: 600 MHz / 18 Gb/s totaal
• HDR-ondersteuning: ja
• Audioformaten: LPCM, Dolby Digital, DTS (2.0 / 5.1)
• Bitdiepte: 16 / 20 / 24 bit
• Samplefrequenties: 32 / 44,1 / 48 / 88,2 / 96 kHz
• HDCP: 1.4, 2.2
• Voeding: USB Micro B, 5 V
• Vermogen: max. 2 W

Uitleg gebruikte termen
• HDMI™ audio extractor: Apparaat dat audiosignalen uit een HDMI™-signaal afsplitst terwijl het videosignaal wordt doorgelust.
• S/PDIF (TOSLINK): Digitale optische audioverbinding voor stereo- en surround-audio.
• Pass-through: Ongewijzigde doorvoer van een signaal zonder bewerking.
• LPCM: Ongecomprimeerd digitaal audioformaat.
• Dolby Digital / DTS: Gecomprimeerde surround-audioformaten voor meerkanaals audio.
• HDR: Beeldtechniek met een groter dynamisch bereik tussen lichte en donkere delen.
• HDCP: Beveiligingsprotocol voor digitale audio- en videosignalen.
