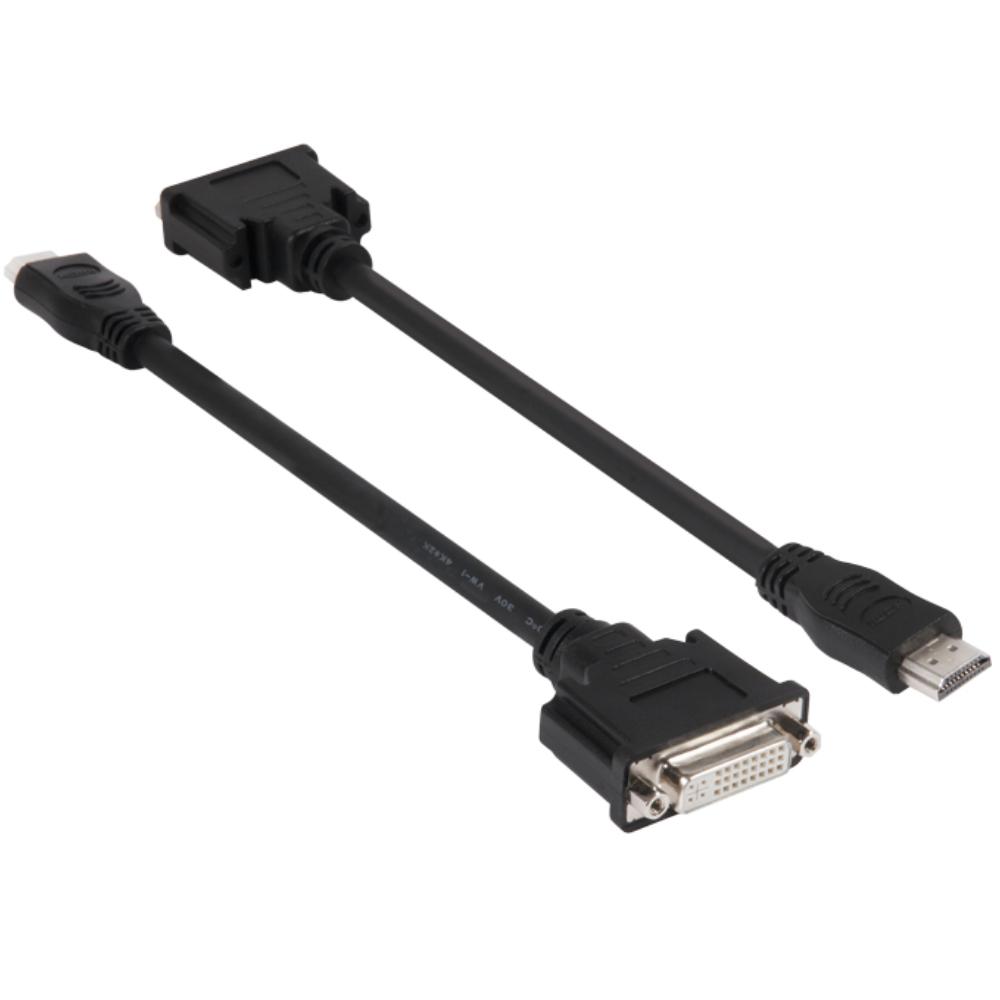

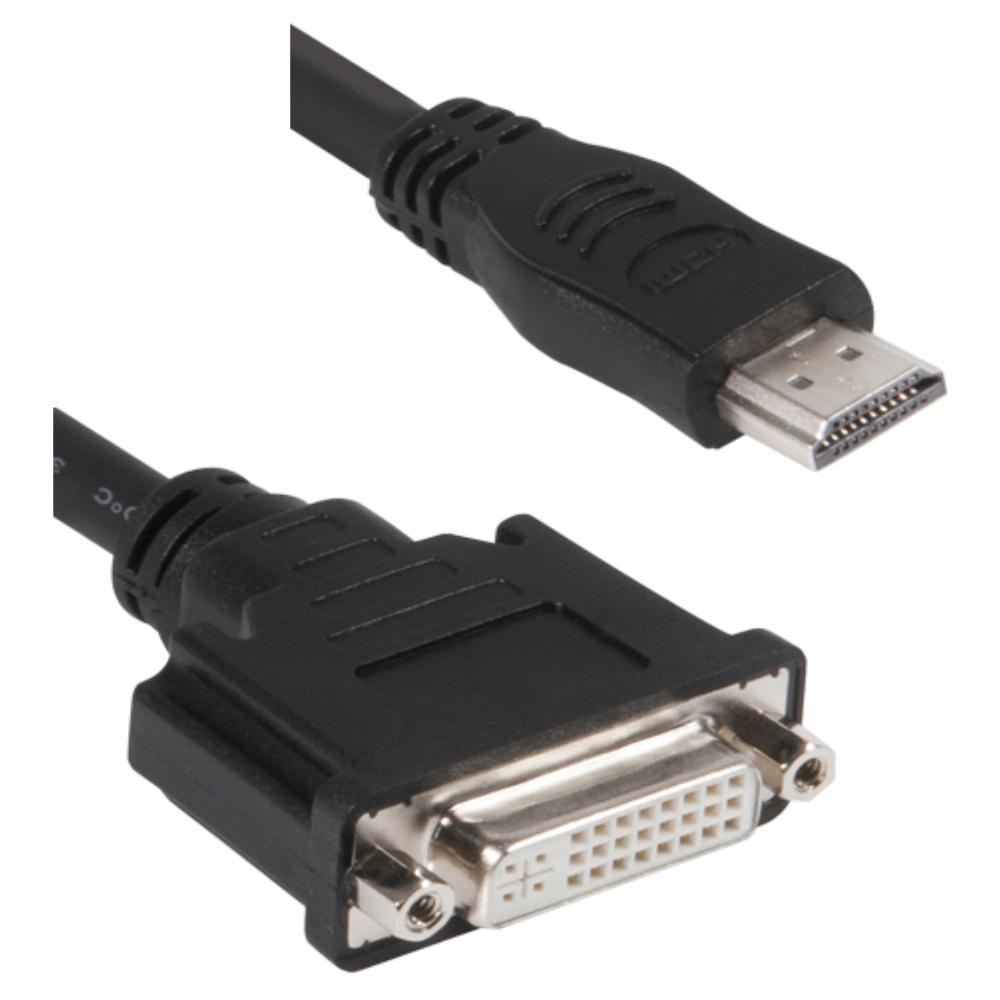

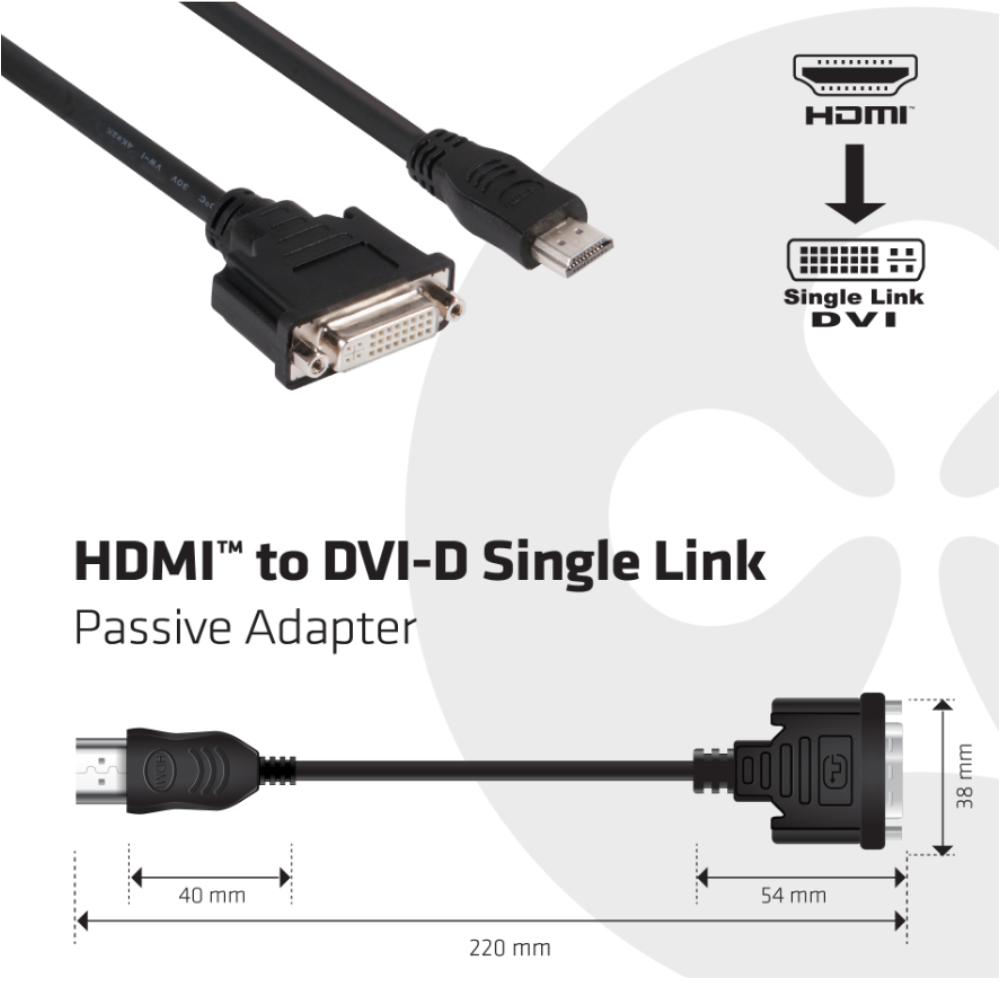

HDMI - DVI-D kabel

Deze HDMI naar DVI adapterkabel wordt gebruikt voor het verbinden van een apparaat met HDMI aansluiting met een DVI beeldscherm, zoals een monitor.
De adapter beschikt over een HDMI male aansluiting en een DVI-I female aansluiting (24+5).
Ondanks de fysieke DVI-I aansluiting wordt alleen een digitaal DVI-D signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De adapter werkt unidirectioneel en is bedoeld voor gebruik van HDMI (bron) naar DVI (scherm).
Audio wordt niet ondersteund via DVI en moet apart worden aangesloten indien nodig.
De adapter ondersteunt resoluties afhankelijk van de gebruikte HDMI bron en het aangesloten scherm.
De adapter is uitgevoerd met koperen geleiders en meervoudige afscherming voor een stabiele signaaloverdracht.

Specificaties
Type product: HDMI naar DVI adapter
Connector 1: HDMI male
Connector 2: DVI-I female (24+5)
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Signaalrichting: HDMI naar DVI
HDMI versie: High Speed
DVI configuratie: Dual Link behuizing
Lengte: 0.12 meter
AWG: 30
Geleider: koper
Afscherming: gevlochten + folie
Keurmerken: CE, WEEE

Gebruikte termen
HDMI: een digitale interface voor audio- en videosignalen.
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
DVI-I: een connectorvorm die digitaal en analoog kan combineren, maar waarbij niet altijd beide signalen aanwezig zijn.
Dual Link: een connector met extra pinnen voor hogere bandbreedte.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
Unidirectioneel: het signaal werkt in één richting.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
