HDMI naar DVI-D verloopstekker

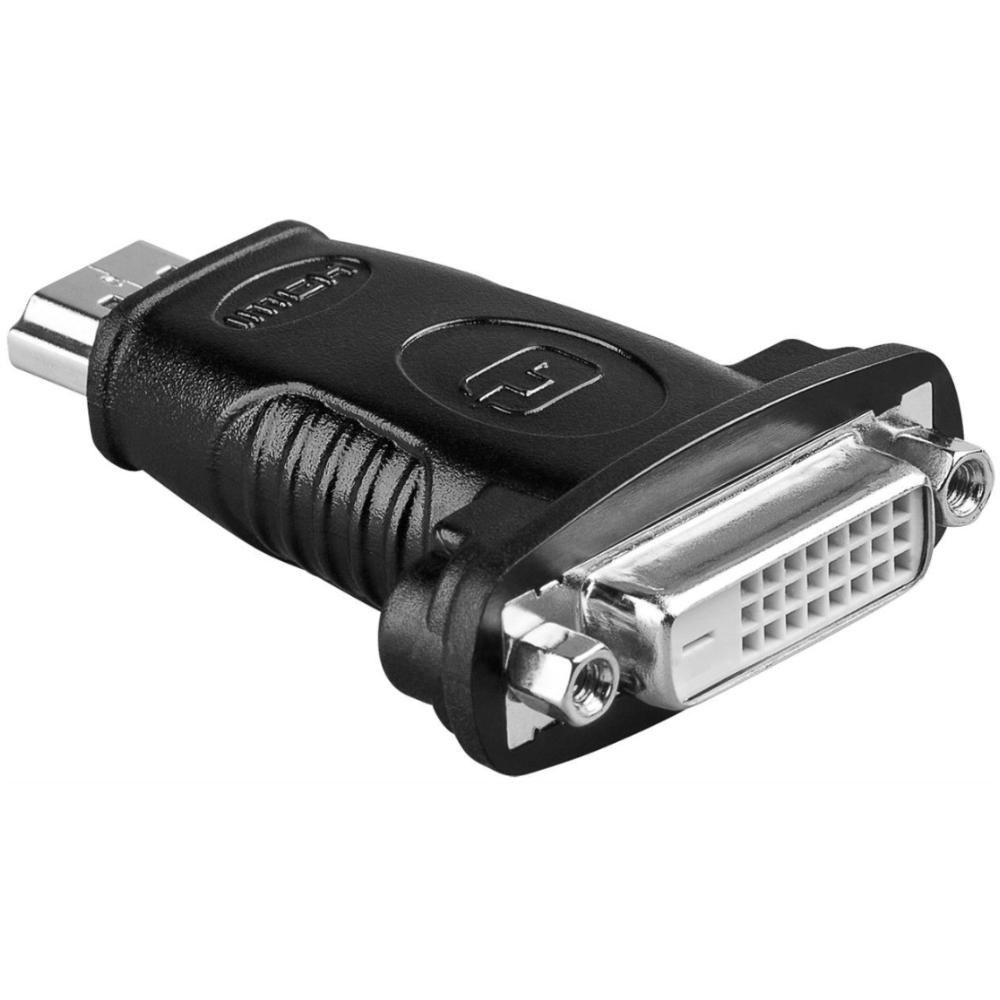

Deze HDMI naar DVI-D adapter wordt gebruikt voor het verbinden van een apparaat met HDMI aansluiting met een DVI beeldscherm, zoals een monitor.

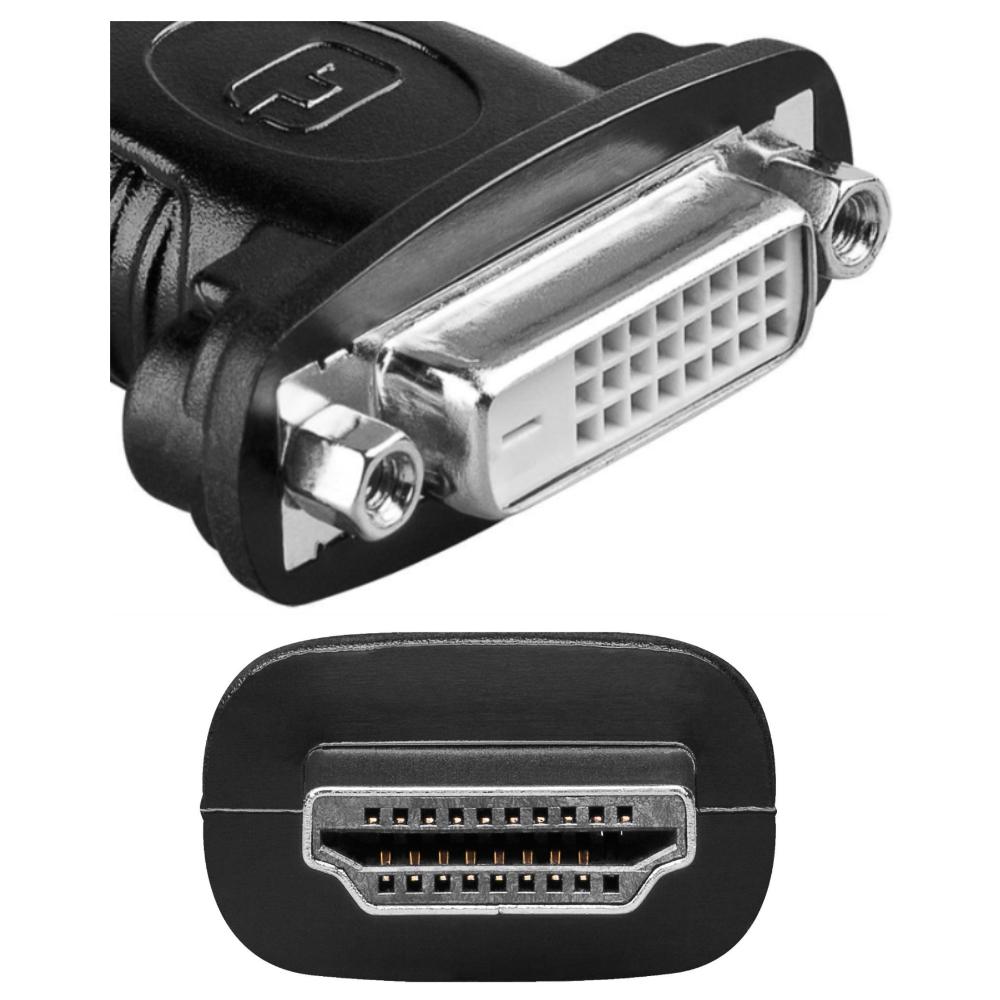

De adapter beschikt over een HDMI male aansluiting en een DVI-D female aansluiting (24+1) en transporteert digitale videosignalen.
De adapter kan worden gebruikt in beide richtingen: HDMI naar DVI en DVI naar HDMI.
Audio wordt niet ondersteund via DVI en moet apart worden aangesloten indien nodig.
De adapter ondersteunt resoluties tot 1920 x 1080 @ 60 Hz.
Ondanks de Dual Link aansluiting wordt het signaal doorgaans als Single Link doorgegeven.
De adapter is geschikt voor het realiseren van digitale beeldverbindingen zonder signaalomzetting.

Specificaties
Merk: ALLTEQ
Type product: HDMI naar DVI-D adapter
Connector 1: HDMI A male
Connector 2: DVI-D female (24+1)
Configuratie: Dual Link behuizing
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Signaalrichting: bidirectioneel
HDMI versie: 1.4 High Speed
Maximale resolutie: 1920 x 1080 @ 60 Hz
Keurmerken: CE, WEEE

Gebruikte termen
HDMI: een digitale interface voor audio- en videosignalen.
DVI-D: een digitale video-interface die uitsluitend digitale signalen transporteert.
Dual Link: een connector met extra pinnen voor hogere bandbreedte, maar niet actief bij HDMI naar DVI overdracht.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
Bidirectioneel: het signaal kan in beide richtingen worden gebruikt zonder omzetting.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
