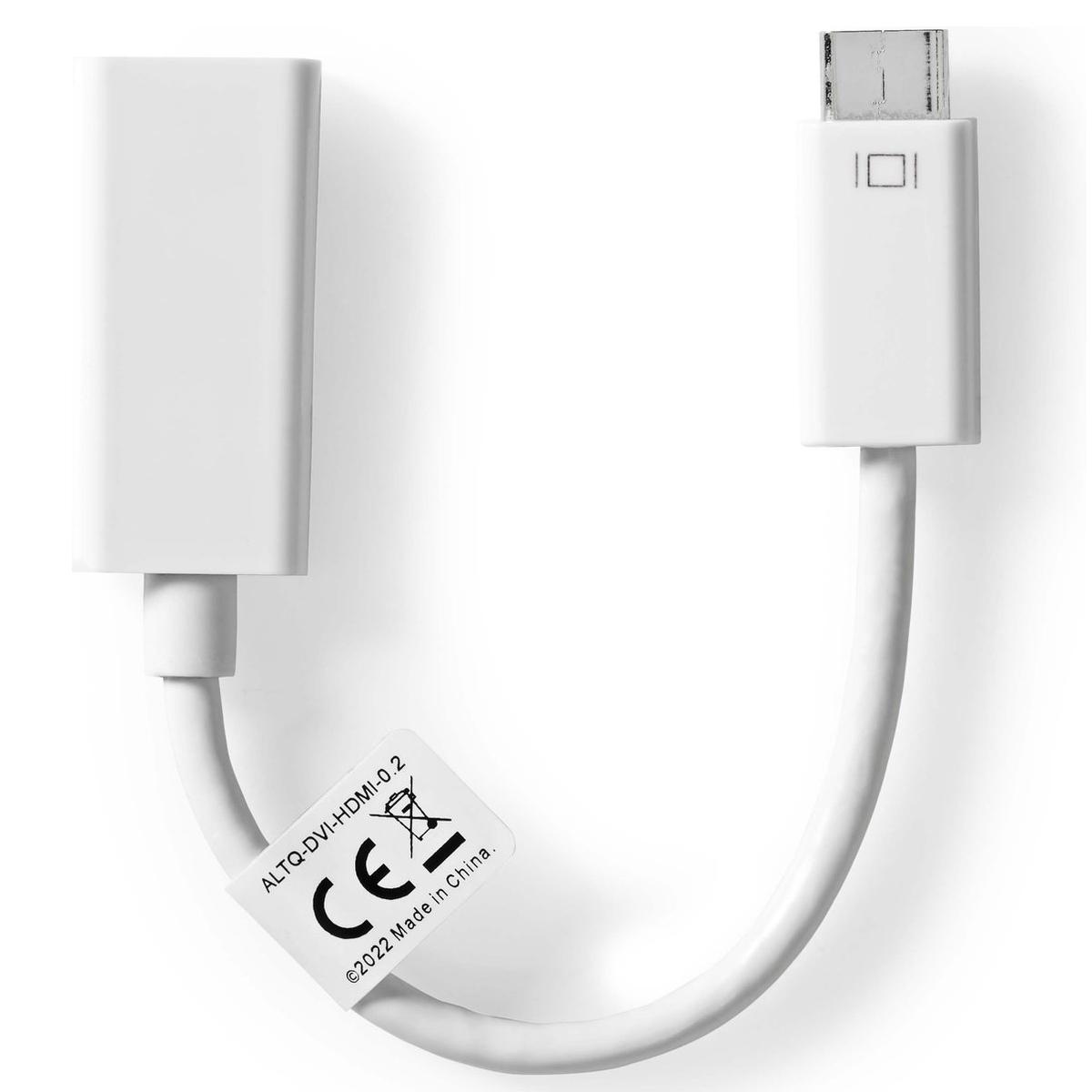

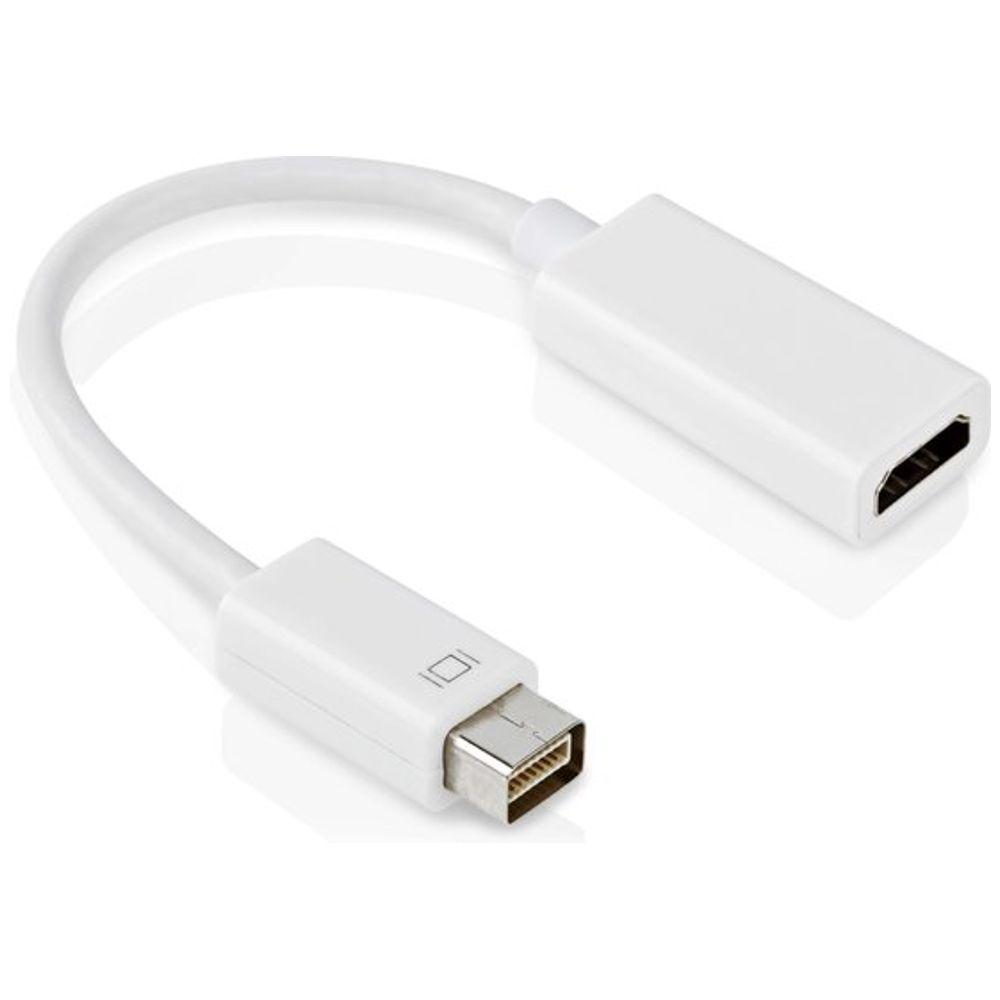

Mini DVI naar HDMI adapter

Deze Mini DVI naar HDMI adapterkabel van ALLTEQ wordt gebruikt voor het verbinden van een apparaat met een Mini DVI uitgang, zoals oudere Apple apparaten, met een HDMI beeldscherm, zoals een monitor of televisie.
De adapter beschikt over een Mini DVI male aansluiting en een HDMI A female aansluiting en transporteert digitale videosignalen.
De adapter kan worden gebruikt voor een digitale verbinding tussen Mini DVI en HDMI.
De signaalrichting is in de praktijk bidirectioneel op protocolniveau, maar afhankelijk van het aangesloten apparaat.
Audio wordt niet ondersteund via DVI en moet apart worden aangesloten indien nodig.
De adapter ondersteunt resoluties tot maximaal 1920 x 1080 @ 60 Hz, afhankelijk van bron en scherm.
De adapter is geschikt voor het realiseren van digitale beeldverbindingen zonder actieve signaalomzetting.

Specificaties
Type product: Mini DVI naar HDMI adapterkabel
Merk: ALLTEQ
Connector 1: Mini DVI male
Connector 2: HDMI A female
HDMI versie: 1.1a
Signaaltype: digitaal video (TMDS)
Audio: nee
Signaalrichting: afhankelijk van aangesloten apparatuur
Configuratie: Dual Link (24+1 pin fysiek)
Maximale resolutie: 1920 x 1080 @ 60 Hz
Lengte: 0.2 meter
Kleur: wit
Verguld: nee
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
Mini DVI: compacte DVI-variant gebruikt op oudere Apple apparaten.
HDMI: digitale aansluiting voor beeld en audio, waarbij in deze toepassing alleen video wordt gebruikt.
TMDS: transmissietechniek voor digitale videosignalen binnen DVI en HDMI.
Dual Link: extra datakanalen voor hogere bandbreedte, afhankelijk van toepassing.
Resolutie: het aantal pixels dat op een scherm wordt weergegeven.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: hogere bandbreedte met extra datakanalen.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A

Toepassingen
Apple apparaten: verbinden van oudere MacBook of iMac met HDMI schermen.
Monitor aansluiting: koppelen van Mini DVI systemen aan HDMI monitoren of televisies.
Presentaties: gebruik in kantoor- en onderwijsomgevingen.
Video weergave: bekijken van content op grotere schermen.

Belangrijke aandachtspunten
Geen audio: DVI transporteert geen geluid.
Passieve adapter: geen actieve signaalomzetting aanwezig.
Compatibiliteit: afhankelijk van ondersteuning van het bronapparaat.
Resolutiebeperking: maximaal Full HD bij standaard gebruik.
Fysieke uitvoering: Dual Link connector betekent niet automatisch hogere resolutie.
