Cat 7a+ S/FTP netwerkkabel

CAT 7A installatiekabel S/FTP (PiMF)

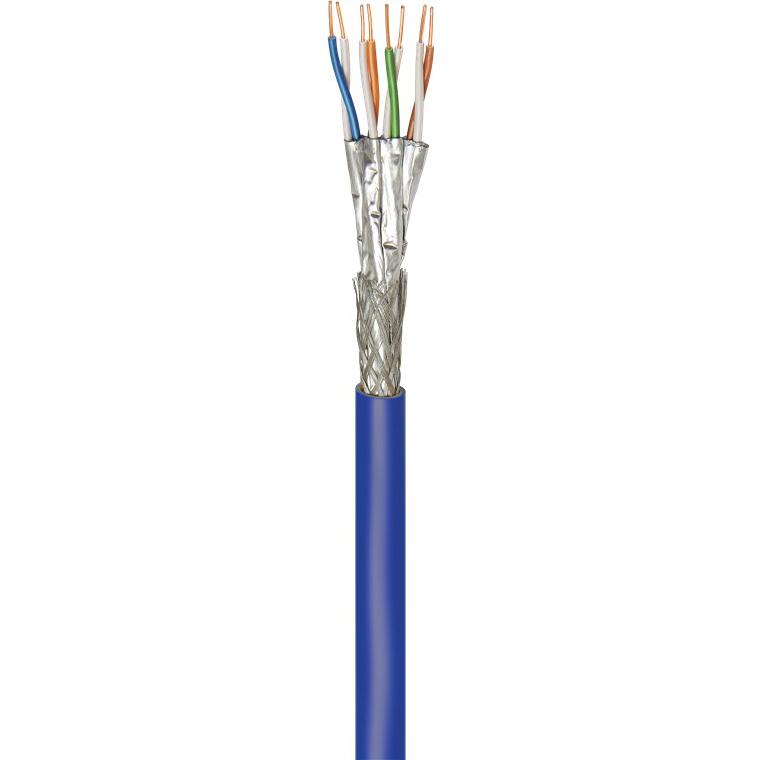

Deze CAT 7A installatiekabel is ontworpen voor vaste netwerkbekabeling en voldoet aan hoge eisen op het gebied van afscherming, elektrische prestaties en brandveiligheid. De kabel is uitgevoerd met massieve koperen geleiders, een S/FTP (PiMF)-afscherming en een LSZH-mantel conform CPR Dca.

Normen & certificering
• Bekabelingsnormen: ISO/IEC 11801, IEC 61156-5, EN 50173-1
• Kabelspecificatie: CAT 7A
• Brandtest: IEC 60332-3-24
• CPR-classificatie: Dca
• CE-conform

Toepassingen
• 100Base-T4
• 100Base-TX
• 100VG-AnyLAN
• 1000Base-T
• 1000Base-TX
• 155 Mbps ATM
• 622 Mbps ATM
• 10 Gigabit Ethernet
• Geschikt voor PoE en PoE+ volgens IEEE 802.3af / 802.3at

Constructie
• Kabelstructuur: S/FTP (PiMF)
• Aantal paren: 4
• Geleider: massief koper (CU)
• Draaddikte: 22 AWG
• Geleiderdiameter: ca. 0,615 mm
• Aderisolatie: Skin-Foam-Skin PE
• Meteropdruk: aanwezig

Afscherming
• Individuele afscherming: aluminiumfolie (PiMF)
• Totale afscherming: aluminium vlecht (overall)
• Aantal afschermlagen: 2

Buitenmantel
• Mantelmateriaal: LSZH
• Manteldikte: ca. 0,50 mm
• Buitenmaat kabel: ca. 7,8 mm
• Kabeltype: rond
• Kleur: blauw

Mechanische eigenschappen
• Bedrijfstemperatuur: -20 °C tot +75 °C
• Maximale trekkracht bij installatie: 110 N
• Minimale buigradius (installatie): 8 × buitendiameter
• Treksterkte mantel: ≥ 9,0 MPa
• Rek mantel: ≥ 100 %
• Koudebuigtest (statisch): geen scheurvorming bij -20 °C

Elektrische eigenschappen
• Maximale bandbreedte: 1200 MHz
• Impedantie: 100 Ohm
• Nominale voortplantingssnelheid (NVP): ca. 76 %
• Maximale delay skew: ≤ 25 ns/100 m
• Maximale DC-weerstand geleider: ≤ 9,5 Ω/100 m (@20 °C)
• Weerstandsonbalans binnen paar: ≤ 2 % (@20 °C)
• Minimale isolatieweerstand: ≥ 5000 MΩ·km
• Maximale bedrijfsspanning (UL): 300 V
• Diëlektrische sterkte: 2,5 kV DC (2 s) of 1,0 kV DC (1 min)

Uitleg keurmerken & certificeringen
De onderstaande keurmerken en normen geven aan aan welke technische, veiligheids- en brandveiligheidseisen deze kabel voldoet.

ISO/IEC 11801
Internationale norm voor gestructureerde netwerkbekabeling. Deze norm definieert de prestatie-eisen voor categorieën zoals CAT 7A, waaronder bandbreedte, impedantie en overspraak.

IEC 61156-5
Specificatie voor symmetrische datakabels met hoge transmissie-eisen. Deze norm beschrijft elektrische en mechanische eigenschappen van hoogwaardige netwerk­installatiekabels.

EN 50173-1
Europese norm voor generieke databekabeling in gebouwen. Richt zich op compatibiliteit, prestaties en interoperabiliteit binnen netwerkinfrastructuren.

IEC 60332-3-24
Brandtestnorm voor kabels in bundels. Toont aan dat de kabel vlamvertragend is en brandvoortplanting beperkt.

CPR Dca (Construction Products Regulation)
Europese bouwproductenverordening voor kabels in gebouwen. Dca geeft de brandklasse aan en staat voor beperkte vlamvoortplanting met gecontroleerde rookontwikkeling.

LSZH
Low Smoke Zero Halogen. De kabelmantel bevat geen halogenen en produceert bij brand minder rook en geen corrosieve of giftige gassen.

CE
Geeft aan dat het product voldoet aan de relevante Europese richtlijnen op het gebied van veiligheid, gezondheid en milieu.

PoE / PoE+
Geschikt voor stroomoverdracht via Ethernet volgens IEEE 802.3af en IEEE 802.3at, waarbij data en voeding via dezelfde kabel worden verzonden.
