Netwerk kabelverbinder slim Cat 6 LSA

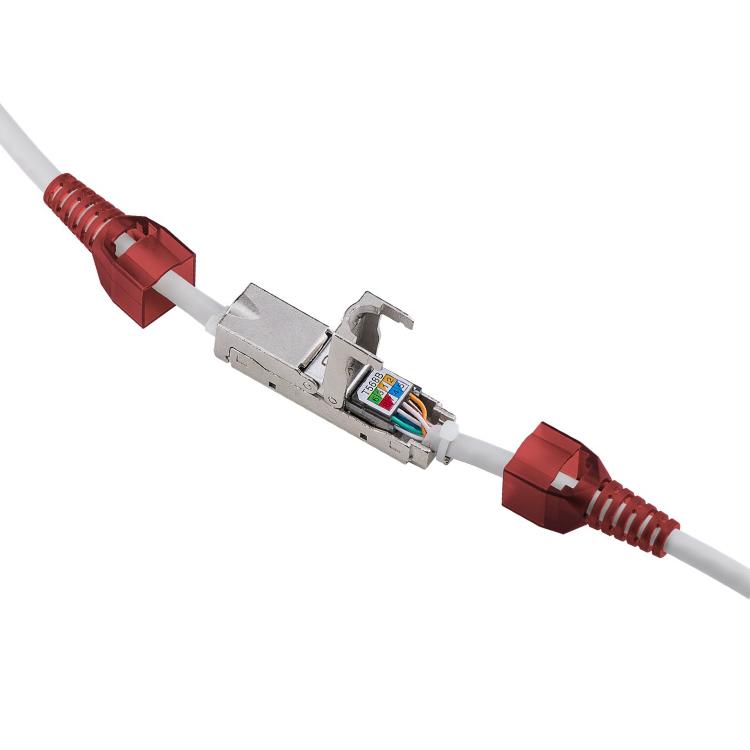

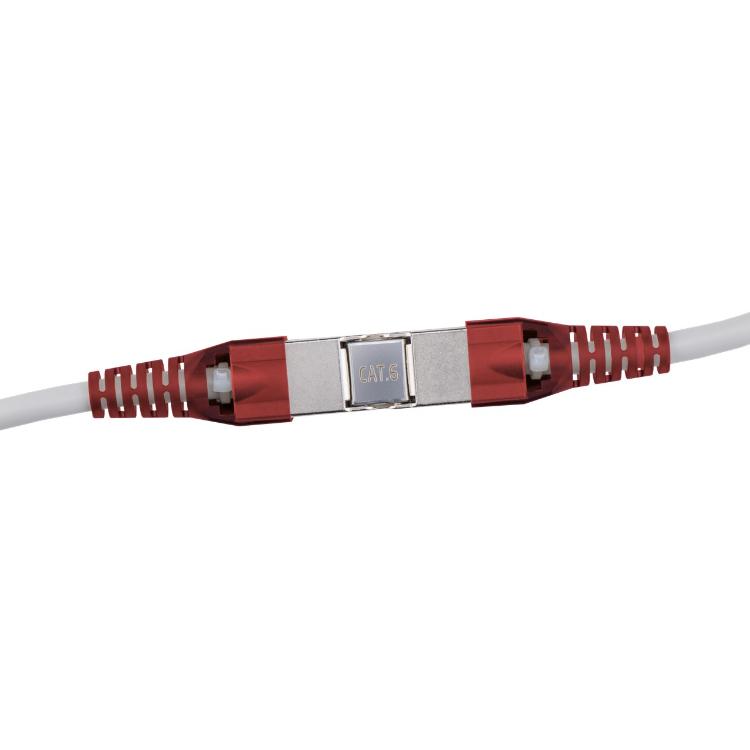

Deze slanke netwerk kabelverbinder is geschikt voor het verbinden, verlengen of herstellen van 8-aderige LAN-installatiekabels. De kabelverbinder is ontworpen voor LSA-montage zonder gereedschap en is bedoeld voor toepassingen waar beperkte inbouwruimte beschikbaar is, zoals kabelgoten en schachten.

Toepassing
Geschikt voor het verlengen, repareren of omleggen van vaste netwerkkabels binnen gestructureerde bekabeling. Door het compacte ontwerp kan de kabelverbinder worden toegepast op locaties met beperkte ruimte.

Montage

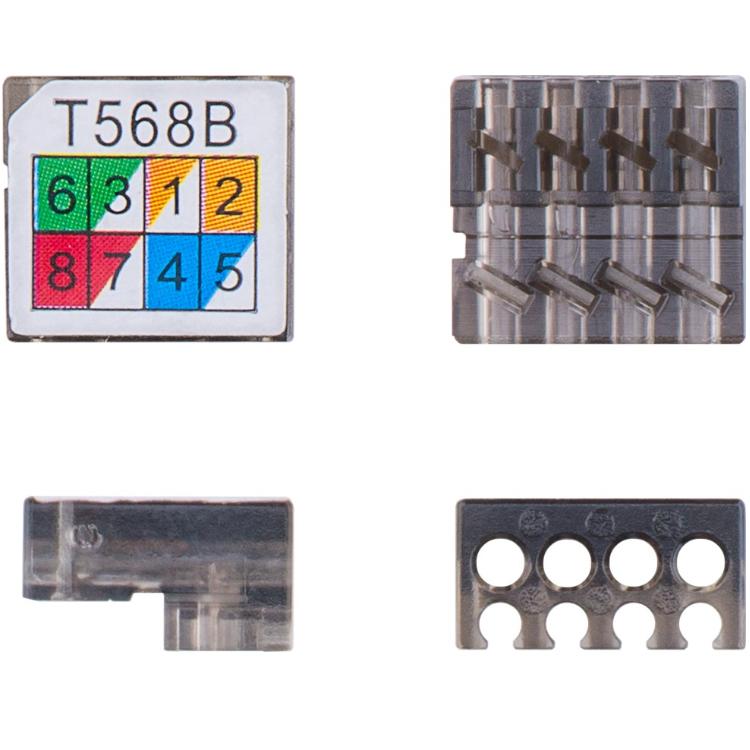

Voorzien van LSA-klemmen aan beide zijden voor soldeer-, schroef- en stripvrije aansluiting. De montage kan volledig gereedschapsloos worden uitgevoerd.

Uitvoering & constructie

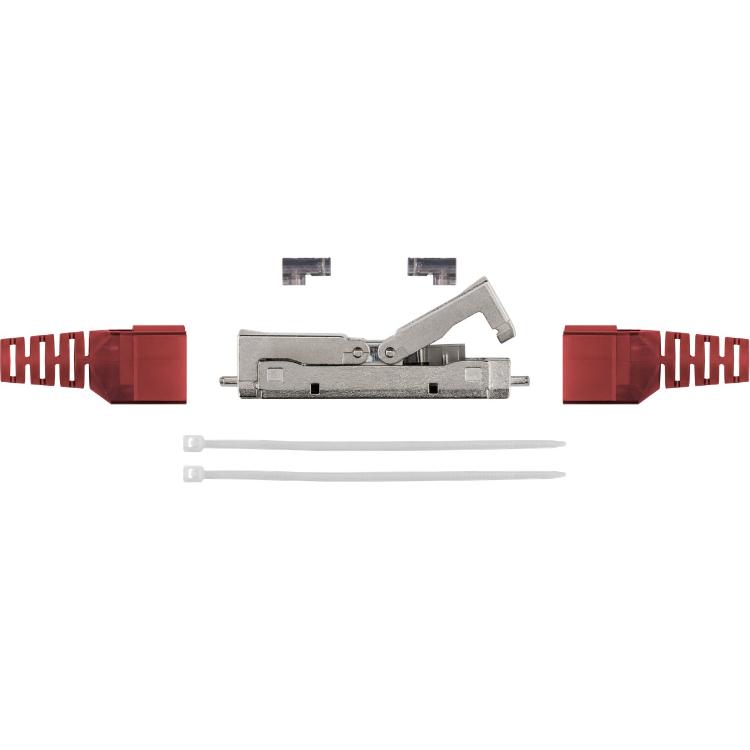

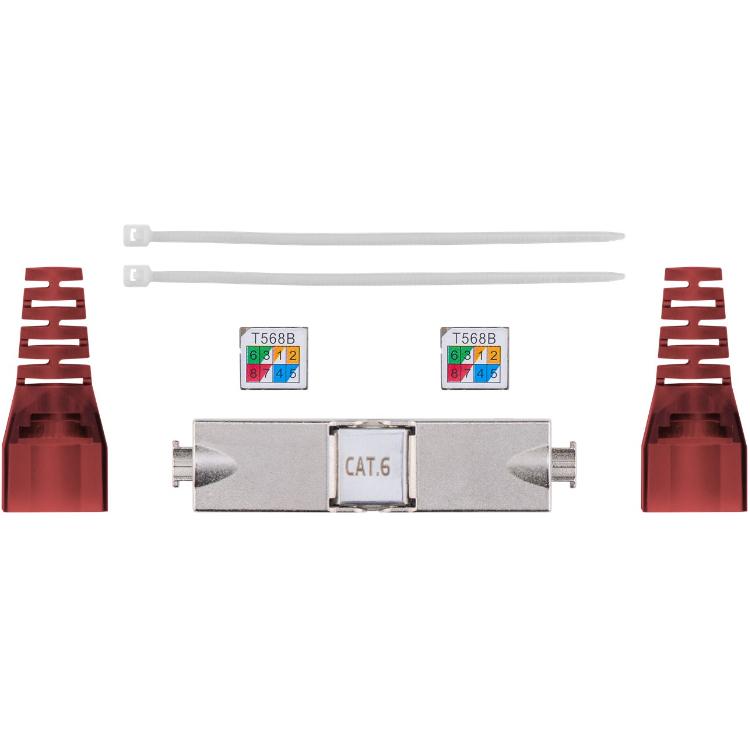

De kabelverbinder is uitgevoerd met afscherming, een schermcontact en een geïntegreerde trekontlasting. De behuizing bestaat uit zink-druckguss voor een robuuste en duurzame constructie.

Kabel- en aderspecificaties
Geschikt voor onkonfektionierte installatiekabels met een draaddikte van AWG 24/1 tot AWG 22/1.
• Massieve geleiderdiameter: 0,5 – 0,64 mm
• Soepele geleiderdiameter: 0,61 – 0,76 mm
• Geschikte kabelmanteldiameter: 5,0 – 9,7 mm

Technische specificaties
• Type: netwerk kabelverbinder slim
• Aansluitingen: LSA-klemmen (2×)
• Categorie: Cat 6
• Maximale bandbreedte: 250 MHz
• Behuizing: zink-druckguss
• Afscherming: aanwezig
• Lengte: 65 mm
• Breedte: 11 mm
• Hoogte: 11 mm

Keurmerken & normen
• Cat 6: Geschikt voor Ethernet-toepassingen tot 250 MHz
• LSA: Aansluittechniek voor vaste netwerkbekabeling zonder solderen of schroeven
