HDMI naar DVI-I verloopkabel

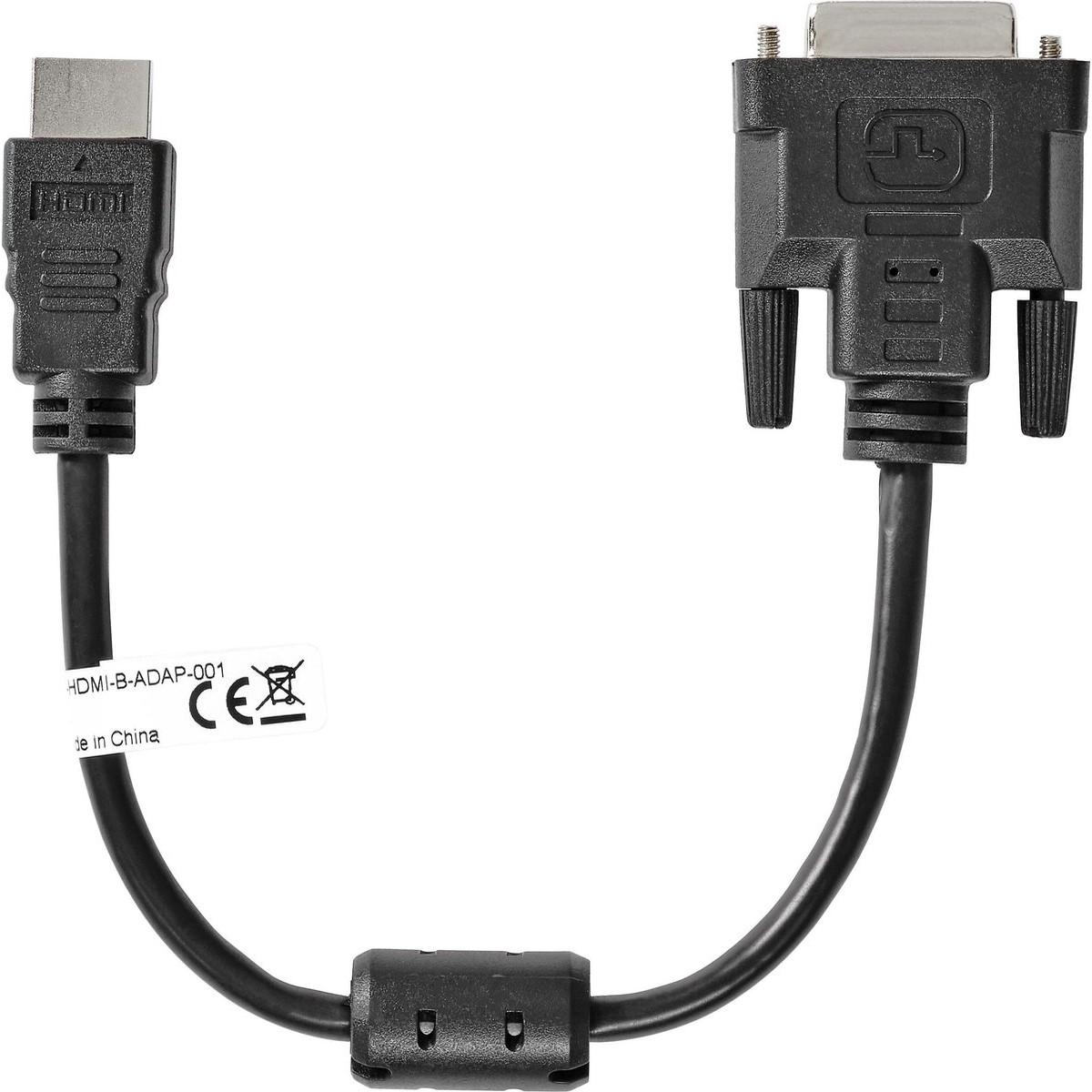

Deze HDMI naar DVI-I adapterkabel wordt gebruikt voor het verbinden van een apparaat met HDMI aansluiting met een DVI beeldscherm, zoals een monitor.
De kabel beschikt over een HDMI male aansluiting en een DVI-I female aansluiting (24+5) en transporteert digitale videosignalen.
Ondanks de fysieke DVI-I aansluiting wordt alleen een digitaal DVI-D signaal doorgegeven. Analoge signalen (VGA) worden niet ondersteund.
De signaalrichting is HDMI (bron) naar DVI (scherm) en niet omgekeerd.
Audio wordt niet ondersteund via DVI en moet apart worden aangesloten indien nodig.
De kabel ondersteunt resoluties tot 1920 x 1080 @ 60 Hz.
Ondanks de Dual Link aansluiting wordt het signaal doorgaans als Single Link doorgegeven.
De kabel is geschikt voor het realiseren van digitale beeldverbindingen zonder signaalomzetting.
De DVI-connector is voorzien van schroefbevestiging voor een stabiele aansluiting.

Specificaties
Merk: ALLTEQ
Type product: HDMI naar DVI-I adapterkabel
Connector 1: HDMI male
Connector 2: DVI-I female (24+5)
Configuratie: Dual Link behuizing
Werkelijk signaaltype: DVI-D digitaal
Analoog signaal: nee
Signaalrichting: HDMI naar DVI
HDMI versie: 1.4 High Speed
Maximale resolutie: 1920 x 1080 @ 60 Hz
AWG: 30
Lengte: 0.2 meter
Garantie: 5 jaar
Keurmerken: CE, WEEE

Gebruikte termen
HDMI: een digitale interface voor audio- en videosignalen.
DVI-I: een connector die digitaal en analoog kan ondersteunen, maar bij gebruik met HDMI alleen digitaal werkt.
DVI-D: een digitale video-interface voor uitsluitend digitale signalen.
Dual Link: een connector met extra pinnen voor hogere bandbreedte, maar niet actief bij HDMI naar DVI gebruik.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
