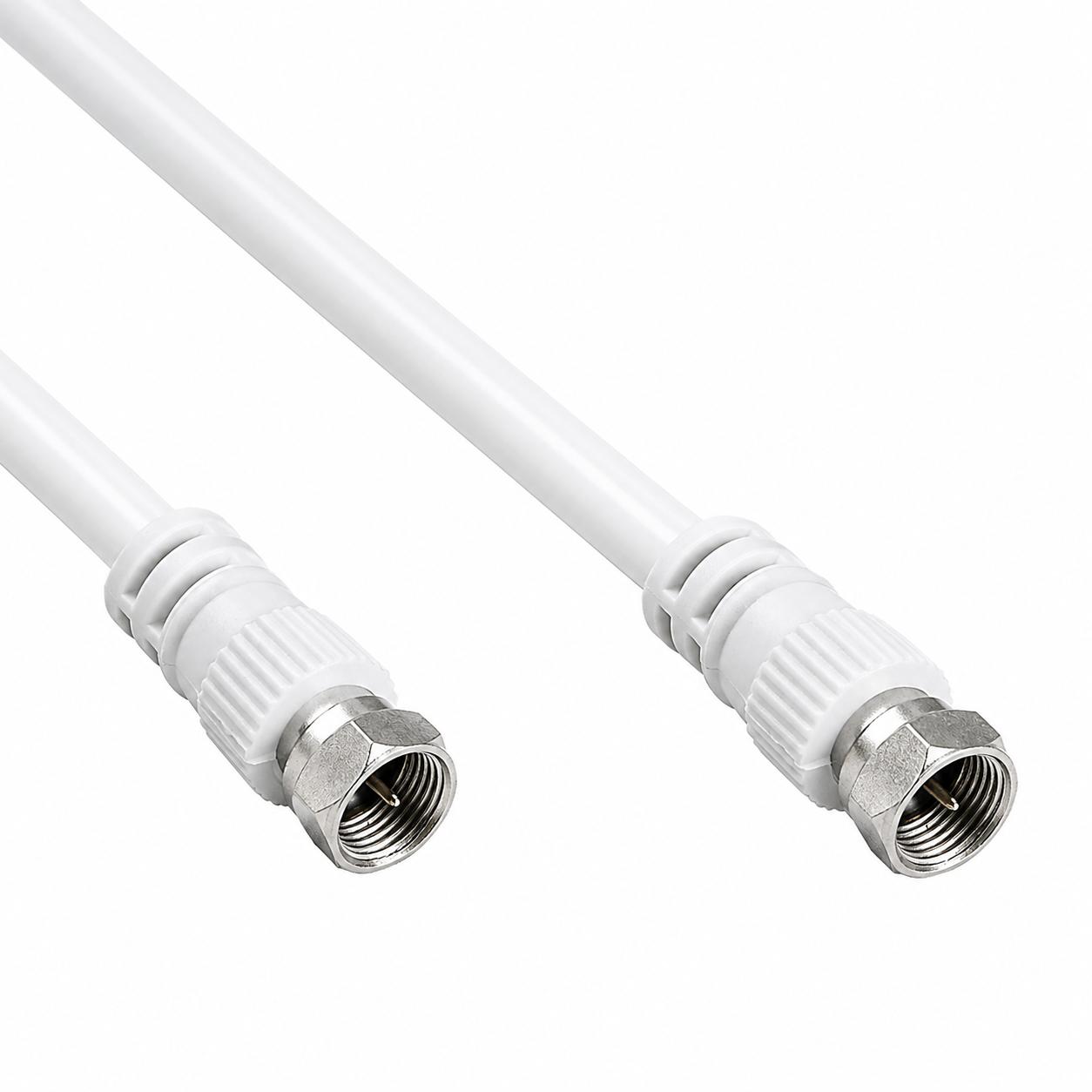

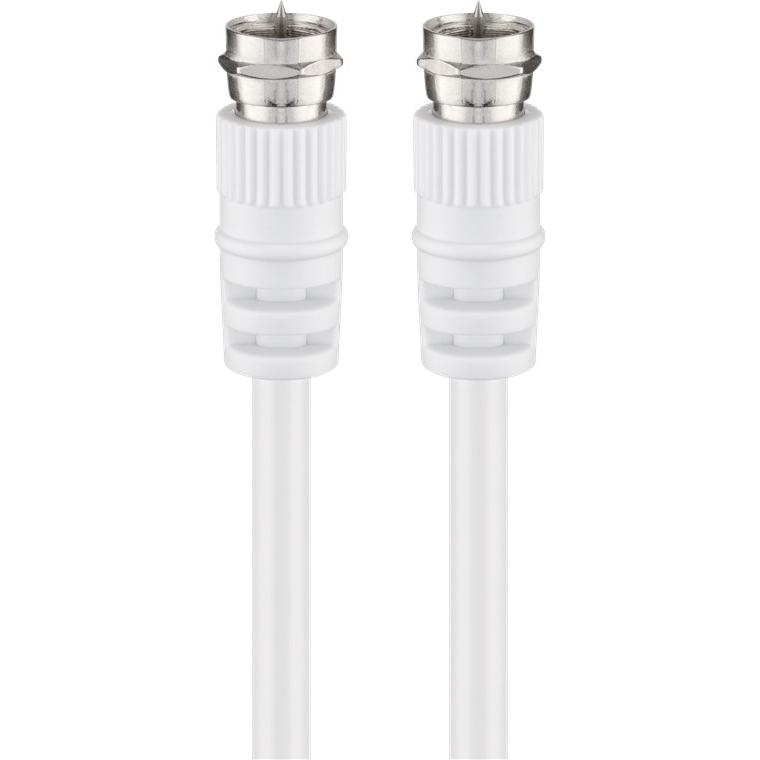

Coax verlengkabel

Deze coaxkabel met F-connector naar F-connector is bedoeld voor de overdracht van digitale SD- en HDTV-signalen binnen 75 Ω satelliet- en kabelinstallaties.
De kabel is uitgevoerd als dubbel afgeschermde coaxkabel met een afschermingsmaat van < 70 dB ter beperking van elektromagnetische storingen.
De connectoren zijn voorzien van vernikkelde contacten en zijn aan beide zijden gegoten uitgevoerd voor bescherming tegen stof, vuil en mechanische belasting.

Specificaties & kenmerken
• Aansluiting 1 F-connector
• Aansluiting 2 F-connector
• Kabeltype coaxkabel
• Karakteristieke impedantie 75 Ω
• Afscherming 2-voudig
• Afscherming type 1 aluminium folie
• Afscherming type 2 aluminium vlechtwerk (32x)
• Afschermingsmaat < 70 dB
• Binnengeleider CCS
• Binnengeleider diameter 0,5 mm
• Kabeldiameter ca. 5 mm
• Mantel PVC
• Keurmerken CE, WEEE

Uitleg van gebruikte termen
F-connector schroefbare coaxconnector die veel wordt toegepast bij satelliet- en kabeltelevisie-installaties.
75 Ω standaard karakteristieke impedantie voor televisie-, satelliet- en kabelsignalen.
Dubbel afgeschermd kabelconstructie met twee lagen afscherming ter vermindering van elektromagnetische storingen (EMI/RFI).
Aluminium folie eerste afschermlaag rondom de binnengeleider die vrijwel volledige dekking biedt tegen hoogfrequente storingsinvloeden.
Aluminium vlechtwerk (32x) gevlochten metalen afschermlaag rondom de folie die zorgt voor extra mechanische bescherming en aanvullende afscherming tegen storingen van buitenaf. Het getal 32x geeft het aantal gevlochten draden aan.
CCS koperbekleed staal; stalen kern met koperen coating voor signaalgeleiding en treksterkte.
Afschermingsmaat (dB) waarde die aangeeft in welke mate de kabel beschermd is tegen storingsinvloeden; hoe hoger de dB-waarde, hoe beter de afscherming.
