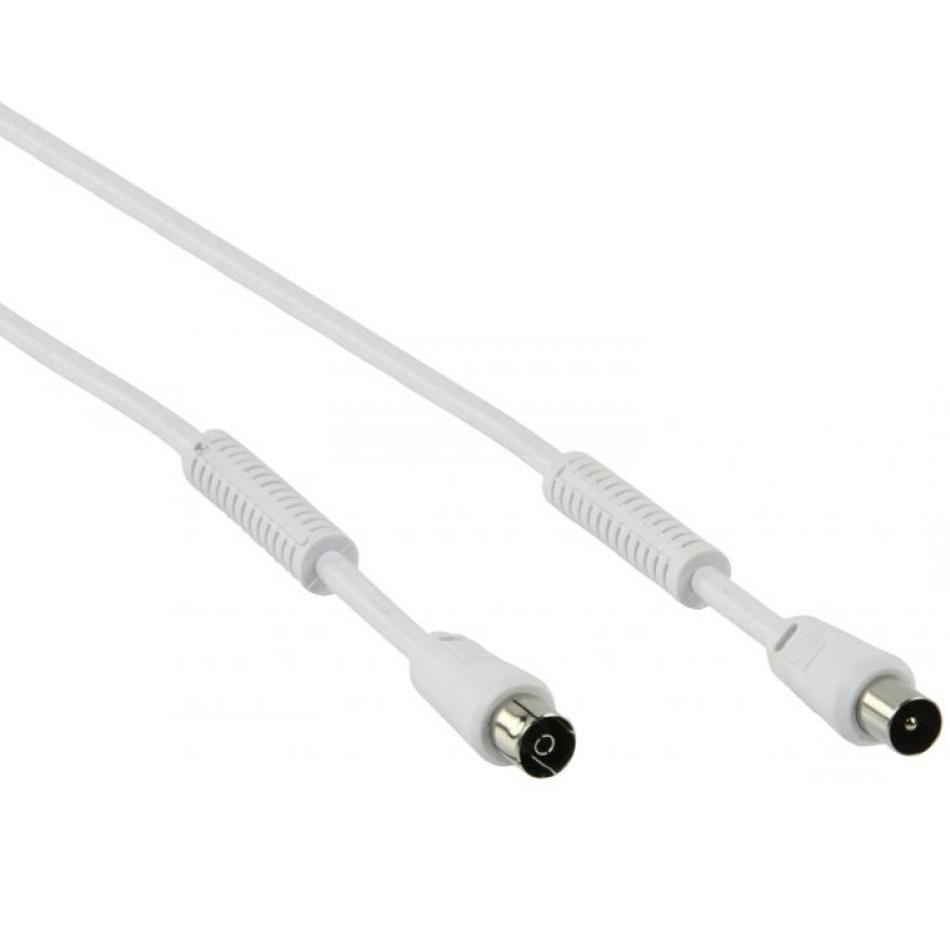

Coax kabel - 5 meter

Deze coaxkabel 75 Ω is bedoeld voor het aansluiten van televisie-, radio- of kabelmodemapparatuur op een coaxiale wandcontactdoos binnen DVB-C installaties. De kabel is uitgevoerd met viervoudige afscherming (120 dB, Class A), een 100% koperen binnengeleider (CU) en is voorzien van een geïntegreerde ferrietkern voor extra onderdrukking van hoogfrequente storingen. Dankzij de hoge afschermingswaarde is de kabel geschikt voor installaties in omgevingen met verhoogde elektromagnetische belasting, inclusief bescherming tegen LTE- en 5G-instraling.

Specificaties
• Aansluiting 1 IEC-stekker (male)
• Aansluiting 2 IEC-bus (female)
• Impedantie 75 Ω
• Afschermingsklasse Class A
• dB-waarde 120 dB
• Bescherming Bescherming tegen LTE/5G-instraling
• Afscherming Viervoudig (folie + vlechtwerk + folie + vlechtwerk)
• Binnengeleider 100% koper (CU)
• Ferrietkern Ja, geïntegreerd
• Buitendiameter 6 mm
• Mantel PVC
• Uitvoering Recht

Wat betekent 120 dB en Class A?
De afschermingsmaat van 120 dB geeft aan hoe effectief de kabel beschermd is tegen externe elektromagnetische storingen. Hoe hoger de dB-waarde, hoe minder instraling van buitenaf het signaal kan beïnvloeden.
Class A is een Europese classificatie volgens EN-normen voor coaxkabels en geeft aan dat de kabel voldoet aan eisen voor hoge afscherming binnen het frequentiebereik dat wordt gebruikt voor televisie- en datasignalen. Class A-kabels zijn geschikt voor omgevingen met sterke externe signalen, zoals stedelijke gebieden met actieve 4G- en 5G-zendmasten.

Toepassing
Geschikt voor digitale televisie (DVB-C), radio en kabelinternet binnen huisinstallaties. De viervoudige afscherming en ferrietkern beperken signaalvervuiling bij hogere frequenties en reduceren storingen afkomstig van externe apparatuur.

Uitleg van gebruikte termen
DVB Digitale televisiestandaard voor kabel, satelliet en ether. Geschikt voor ontvangst van Full HD (1080p), Ultra HD 4K en 8K via DVB-installaties; de uiteindelijke resolutie is afhankelijk van het aangeleverde signaal.
Impedantie (75 Ω) De karakteristieke weerstand van televisie- en kabelinstallaties. Componenten binnen één installatie moeten dezelfde impedantie hebben om reflecties en signaalverlies te voorkomen.
Viervoudige afscherming Bestaat uit meerdere lagen folie en gevlochten mantel. Deze constructie verhoogt de afschermingswaarde en vermindert instraling van externe signalen.
Ferrietkern Een magnetisch filter dat hoogfrequente stoorsignalen (common-mode storingen) op de kabel onderdrukt. Het ferriet verhoogt de impedantie voor ongewenste interferentie zonder het gewenste televisiesignaal te beïnvloeden.
100% koperen ader Een massieve koperen binnengeleider biedt lagere weerstand, betere signaalgeleiding en hogere mechanische betrouwbaarheid dan CCS- of CCA-uitvoeringen.

Algemene uitleg coaxkabel
Een coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping. 75 Ω kabels worden toegepast voor televisie- en kabelinstallaties; 50 Ω kabels worden gebruikt voor RF- en zendtoepassingen.
