Coax kabel

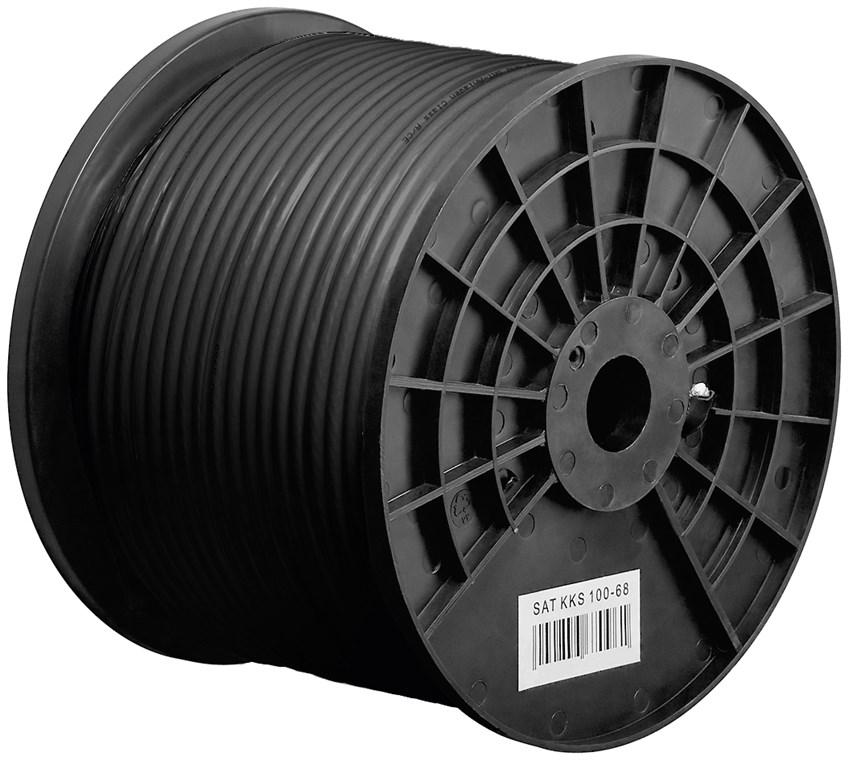

Deze coaxkabel RG6-type is bedoeld voor digitale SAT- en kabelinstallaties (DVB-S/S2, DVB-C/C2, DVB-T/T2) binnen 75 Ω antennesystemen. De kabel heeft een impedantie van 75 Ω, een afschermingsmaat van 100 dB (Class A) en is uitgevoerd met dubbele afscherming. Dankzij de PE-buitenmantel is de kabel geschikt voor buitentoepassing en directe grondinstallatie en bestand tegen UV-invloeden en vocht. De kabel voldoet aan de CPR (EN 50575) brandklasse Fca. Levering op haspel, lengte 100 meter.

Specificaties
• Kabeltype RG6-type
• Impedantie 75 Ω
• Afschermingsklasse Hoge afscherming (Class A)
• dB-waarde 100 dB
• Afscherming type 1 Folie (aluminium) dubbel
• Afscherming type 2 Gevlochten mantel (aluminium) 128x
• Binnengeleider + diameter CCS, 1,1 mm
• Diëlektricum 4,8 mm
• Buitendiameter 6,8 mm
• Brandklasse CPR Fca (EN 50575)
• Temperatuur -20 °C tot 70 °C
• Keurmerken CE
• Meterskalering Ja
• Lengte 100 meter

Toepassing buiteninstallatie
De PE-buitenmantel is geschikt voor installatie in het buitengebied en voor ondergrondse toepassing. De kabel is UV-bestendig en vochtresistent, waardoor deze geschikt is voor langdurige blootstelling aan weersinvloeden.

Uitleg van gebruikte termen
DVB Digitale televisiestandaard voor satelliet, kabel en ether. Geschikt voor ontvangst van Full HD (1080p), Ultra HD 4K en 8K via DVB-installaties; resolutie is afhankelijk van het aangeleverde signaal.
Impedantie (75 Ω) Karakteristieke weerstand van het coaxiale systeem; 75 Ω wordt toegepast in televisie- en satellietinstallaties om reflecties en signaalverlies te beperken.
Afscherming (100 dB, Class A) Hoge afschermingswaarde voor bescherming tegen externe instraling. Geschikt voor installatie in omgevingen met verhoogde elektromagnetische belasting, inclusief LTE/5G-omgevingen.
CPR / EN 50575 Europese brandclassificatie voor kabels in vaste installatie. Brandklasse Fca betekent dat de kabel voldoet aan de basisclassificatie zonder aanvullende brandvertragende eigenschappen.
CCS Stalen kern met koperen coating; toegepast bij hoge frequenties waarbij geleiding voornamelijk aan het oppervlak plaatsvindt.

Algemene uitleg coaxkabel
Een coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, één of meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping.
RG58-type is een 50 Ω kabel van circa 5 mm buitendiameter voor RF- en meettoepassingen.
RG59-type is een 75 Ω kabel voor basis televisie-installaties.
RG6-type is een 75 Ω kabel van circa 7 mm buitendiameter voor digitale DVB- en satelliettoepassingen.
RG6 is een 75 Ω kabel met hoge afschermingswaarde (meestal 100 dB, Class A) en wordt toegepast in omgevingen met verhoogde instraling, zoals nabij LTE- en 5G-signalen.
