Aux splitter kabel - Microfoon en Audio

Deze jack kabel van DELOCK wordt gebruikt als headset adapter om een headset met een gecombineerde 3,5 mm 4-polige jack aansluiting te verbinden met apparaten die afzonderlijke aansluitingen voor audio en microfoon gebruiken. De adapter maakt het mogelijk om een headset met een enkele jack plug te gebruiken op computers of laptops met aparte audio- en microfoonpoorten.

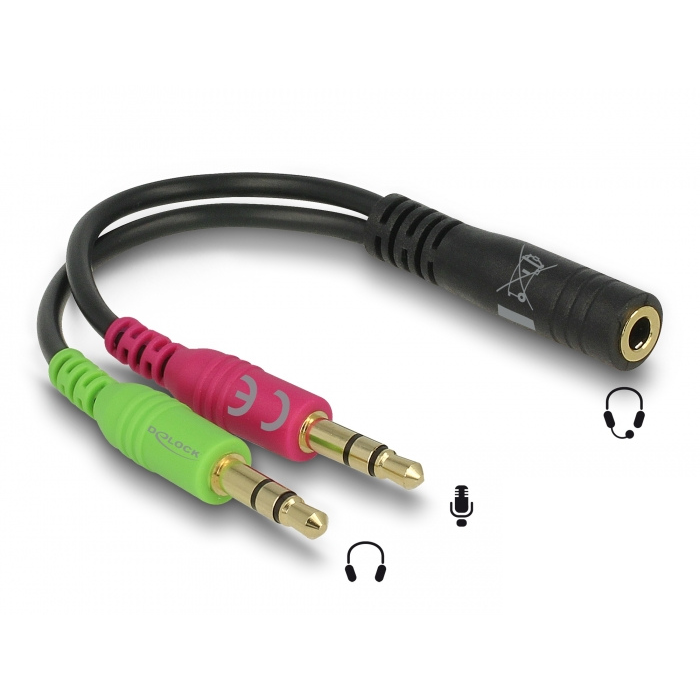

De adapter is voorzien van één 3,5 mm jack female connector (4-polig) en twee 3,5 mm jack male connectoren (3-polig). Hierdoor wordt het gecombineerde headsetsignaal opgesplitst in afzonderlijke audio- en microfoonverbindingen.
De adapter ondersteunt stereo-audio en microfoonfunctionaliteit volgens de CTIA headset standaard. De connectoren zorgen voor een stabiele verbinding tussen headset en computer of notebook.

Specificaties
Merk: DELOCK
Type kabel: jack headset adapter
Audiotype: analoge audioverbinding
Connector 1: 3,5 mm jack female (4-polig)
Connector 2: 3,5 mm jack male (audio)
Connector 3: 3,5 mm jack male (microfoon)
Connector type: TRRS naar 2 × TRS
Standaard: CTIA headset standaard
Mono / stereo: stereo met microfoon
Lengte: ca. 12 cm
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor hoofdtelefoons, AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops, autoradio’s en diverse audioapparaten.
TRRS-connector: een jack-connector met vier contacten (Tip, Ring, Ring en Sleeve). Hiermee kunnen stereo-audio en een microfoonsignaal via één aansluiting worden doorgegeven.
TRS-connector: een jack-connector met drie contacten (Tip, Ring en Sleeve) die wordt gebruikt voor stereo-audio of voor afzonderlijke audio- en microfoonverbindingen.
CTIA standaard: een headsetstandaard voor 4-polige jack aansluitingen waarbij de pinvolgorde bestaat uit linker audio, rechter audio, massa en microfoon. Deze standaard wordt gebruikt door veel moderne smartphones, tablets en laptops.

Toepassingen
• Aansluiten van een headset met gecombineerde jack aansluiting op een computer met aparte audio- en microfoonpoorten
• Gebruik bij laptops en desktopcomputers met gescheiden headset aansluitingen
• Verbinding tussen headsets en computersystemen
• Gebruik bij multimedia-toepassingen zoals gaming, videobellen en audio-opnames

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten. De tip transporteert het audiosignaal en de sleeve fungeert als massa.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten. Hiermee kunnen twee audiosignalen worden verzonden, bijvoorbeeld een linker- en rechterkanaal voor stereo-audio.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten. Dit type aansluiting maakt het mogelijk om naast stereo-audio ook een microfoonsignaal via dezelfde connector te transporteren.

Uitleg audiosignalen
Gebalanceerde audio: een methode voor audio-overdracht waarbij twee signaaldraden en een massa worden gebruikt.
Ongebalanceerde audio: een vorm van audio-overdracht waarbij één signaaldraad en één massadraad worden gebruikt.
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
