HDMI 4x2 matrix switch

HDMI™-Matrix-Switch 4x HDMI Input naar 2x HDMI Output – HDMI™ 2.0 – 4K@60Hz
Deze HDMI™-matrix is bedoeld voor het onafhankelijk schakelen van meerdere HDMI™-bronapparaten naar twee HDMI™-beeldschermen. Het apparaat maakt het mogelijk om vier HDMI™-bronnen afzonderlijk toe te wijzen aan twee HDMI™-uitgangen. Beide uitgangen kunnen gelijktijdig actief zijn en onafhankelijk van elkaar een andere bron weergeven.

HDMI-ingangen
De HDMI™-matrix beschikt over 4x HDMI-A female ingangen. Op deze ingangen kunnen HDMI™-bronapparaten worden aangesloten die een digitaal audio- en videosignaal leveren, zoals mediaspelers, spelconsoles of computers met HDMI™-uitgang.

HDMI-uitgangen
De HDMI™-matrix beschikt over 2x HDMI-A female uitgangen. Elke uitgang kan onafhankelijk worden gekoppeld aan één van de HDMI™-ingangen en stuurt het geselecteerde audio- en videosignaal door naar een televisie, monitor of projector.

Audio-uitgangen
Voor gescheiden audio-uitvoer is de matrix voorzien van een optische S/PDIF (TOSLINK) uitgang en een 3,5 mm jack audio-uitgang. Hiermee kan audio onafhankelijk van het HDMI™-videosignaal worden doorgestuurd naar een geluidsinstallatie, soundbar of hoofdtelefoon.

Beeld- en video-ondersteuning
De HDMI™-matrix ondersteunt beeldresoluties tot 3840 × 2160 @ 60 Hz (4K UHD). Dit komt overeen met het HDMI™ 2.0-niveau met een maximale bandbreedte van 18 Gbit/s. Daarnaast worden resoluties zoals 4K@30Hz, 1080p, 1080i en 3D ondersteund.

HDMI-niveau
HDMI™ 2.0 – Premium High Speed, geschikt voor 4K@60Hz videosignalen binnen 18 Gbit/s bandbreedte.

Kleur- en beeldformaten
Ondersteunt kleurformaten RGB en YCbCr. Kleurcoderingen zoals YCbCr 4:4:4, YCbCr 4:2:2 en YCbCr 4:2:0 worden doorgelaten binnen de HDMI™ 2.0-specificatie.

HDR / 3D
Ondersteunt HDR-signaaldoorgifte via pass-through en 3D-videosignalen. Het videosignaal wordt ongewijzigd doorgegeven van bron naar display.

Audio-ondersteuning
Ondersteunt digitale audio-overdracht via HDMI™, waaronder Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS-HD, LPCM en stereo-audio. Audio kan zowel via HDMI™ als via de afzonderlijke audio-uitgangen worden gebruikt.

Besturing en signaalbeheer

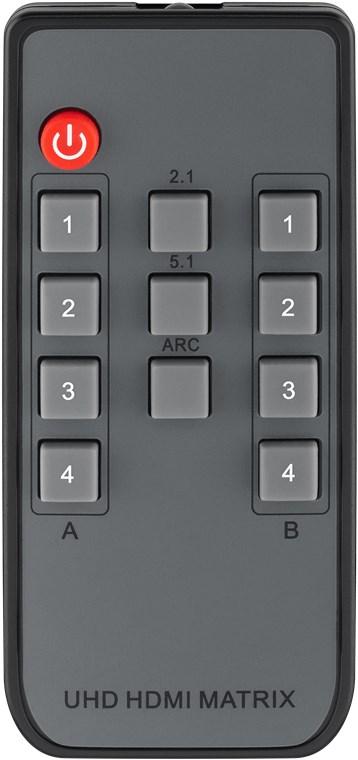

De HDMI™-matrix kan worden bediend via een infrarood-afstandsbediening. Hiermee kunnen ingangen en uitgangen afzonderlijk worden geschakeld. EDID-communicatie wordt toegepast voor correcte afstemming tussen bron en beeldscherm.

Signaalrichting
Unidirectioneel per signaalroute. HDMI™-signalen worden van bron naar display geleid.

Voeding
Het apparaat wordt gevoed via een externe netvoeding. Externe voeding is vereist voor stabiele werking van video- en audioschakeling.

Uitvoering

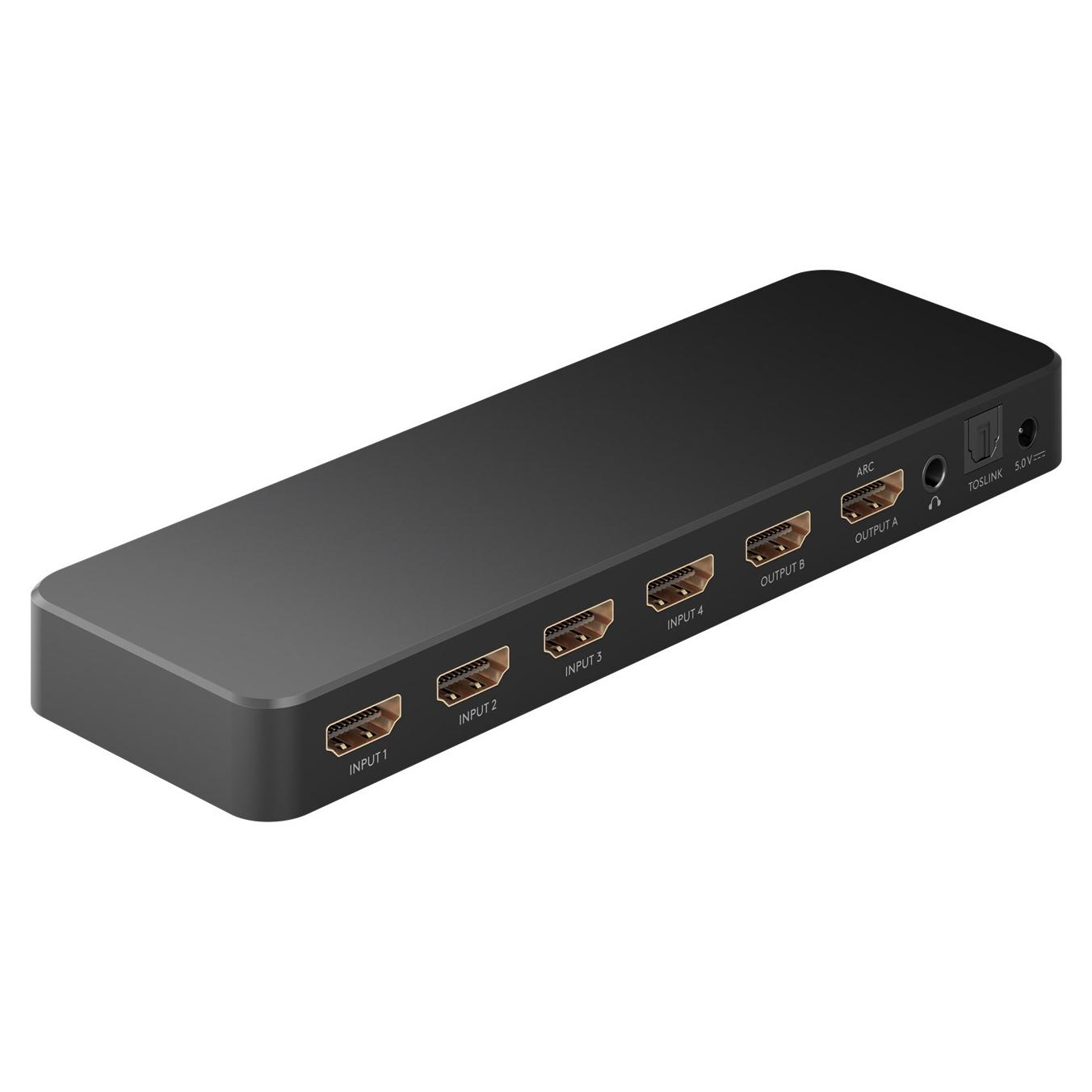

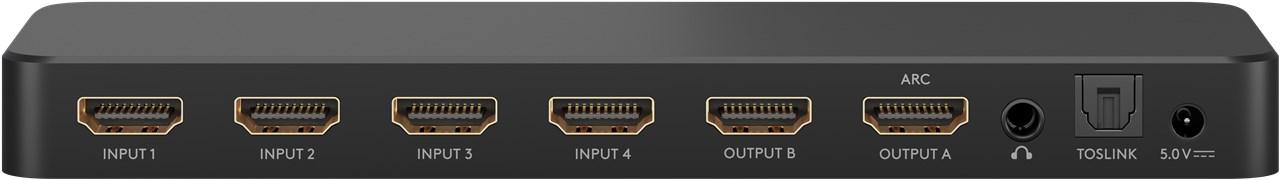

De behuizing is uitgevoerd in metaal. De achterzijde is voorzien van centraal geplaatste aansluitingen voor overzichtelijk kabelbeheer. Het apparaat is ontworpen voor gebruik binnen een bedrijfstemperatuur van 0 °C tot 40 °C.

Specificaties
• Producttype: HDMI™-Matrix-Switch
• HDMI-versie: HDMI™ 2.0 – Premium High Speed
• Ingang: 4x HDMI-A female
• Uitgang: 2x HDMI-A female
• Audio-uitgang: 1x optisch (TOSLINK), 1x 3,5 mm jack
• Max. resolutie: 3840 × 2160 @ 60 Hz (4K UHD)
• Max. bandbreedte: 18 Gbit/s
• Kleurformaten: RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
• HDR: ondersteund (pass-through)
• 3D: ondersteund
• HDCP: 1.4 en 2.2 ondersteund
• Besturing: IR-afstandsbediening
• Materiaal behuizing: metaal
• Afmetingen: 180 × 60 × 17,7 mm

Uitleg gebruikte termen
• HDMI™-Matrix-Switch: Apparaat waarmee meerdere HDMI™-bronnen onafhankelijk kunnen worden toegewezen aan meerdere HDMI™-uitgangen.
• HDMI™ 2.0 – Premium High Speed: HDMI™-standaard met een maximale bandbreedte van 18 Gbit/s, geschikt voor 4K@60Hz video.
• 4K UHD: Videoresolutie van 3840 × 2160 pixels.
• Bandbreedte: Maximale hoeveelheid data per seconde die via HDMI™ wordt verzonden.
• S/PDIF (TOSLINK): Optische digitale audio-uitgang voor overdracht van audiosignalen zonder elektrische storing.
• 3,5 mm jack: Analoge audio-aansluiting voor hoofdtelefoons of versterkers.
• EDID: Automatische communicatie van resolutie- en signaalmogelijkheden tussen bron en display.
• HDCP: Beveiligingsprotocol voor beschermde digitale HDMI™-content.
• Pass-through: Doorgifte van audio- en videosignalen zonder wijziging of verwerking.
• Unidirectioneel: Signaaloverdracht in één richting, van bron naar display.
