Legbord

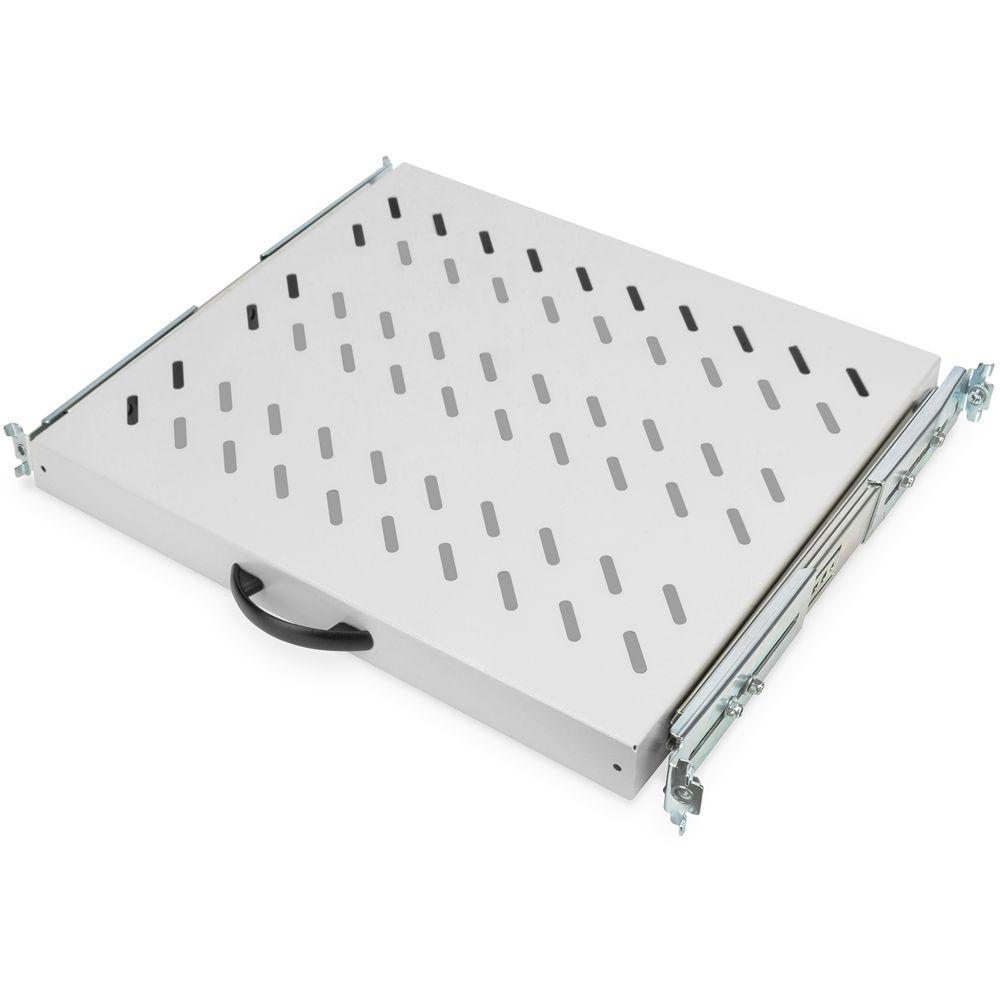

Dit uitschuifbare legbord is ontworpen voor plaatsing en tijdelijke toegang tot apparatuur en accessoires binnen een 19-inch (483 mm) netwerk- of serverkast en neemt 1 hoogte-eenheid (1U) in beslag. Het legbord wordt vast gemonteerd aan zowel de voorste als achterste 19-inch profielrails via een 4-punts bevestiging en kan naar voren worden uitgeschoven om geplaatste componenten eenvoudig bereikbaar te maken. De uitvoering is geschikt voor kasten met een kastdiepte van 600 mm.

Specificaties
• Producttype: uitschuifbaar legbord
• Merk: DIGITUS
• Rackformaat: 19 inch (482,6 mm)
• Hoogte-eenheden: 1U
• Inbouwtype: uitschuifbaar
• Bevestiging: 4-punts montage (voorste en achterste profielrails)
• Draagvermogen: 25 kg
• Materiaal: geperforeerd staal
• Verstelbare montagerails: 300 – 530 mm
• Geschikte kastdiepte: 600 mm
• Norm: IEC 60297

Functie
Het uitschuifbare legbord wordt gebruikt als draagvlak voor apparatuur en accessoires die niet direct in het rack kunnen worden gemonteerd en die regelmatig toegankelijk moeten zijn. Door het uitschuifmechanisme kan de inhoud eenvoudig naar voren worden gebracht zonder demontage uit de kast.

Waarom dit wordt toegepast
In serverkasten is directe toegang tot apparatuur vaak beperkt door vaste montage. Met een uitschuifbaar legbord kunnen componenten tijdelijk naar voren worden gehaald, wat onderhoud, inspectie en bediening vereenvoudigt. De 4-punts bevestiging zorgt daarbij voor stabiliteit en een gelijkmatige verdeling van het gewicht binnen de kast.

Toelichting norm
De norm IEC 60297 beschrijft de mechanische maatvoering voor 19-inch racks en rackcomponenten. Door deze normering kan het uitschuifbare legbord correct worden gemonteerd in kasten en profielrails die volgens deze standaard zijn uitgevoerd, met vaste breedte, hoogtematen en gestandaardiseerde bevestigingspunten.

Inhoud van het pakket
• Uitschuifbaar legbord (1U)
• Handgreep
• Installatieset (schroeven, kooimoeren, sluitringen)
