SATA converter

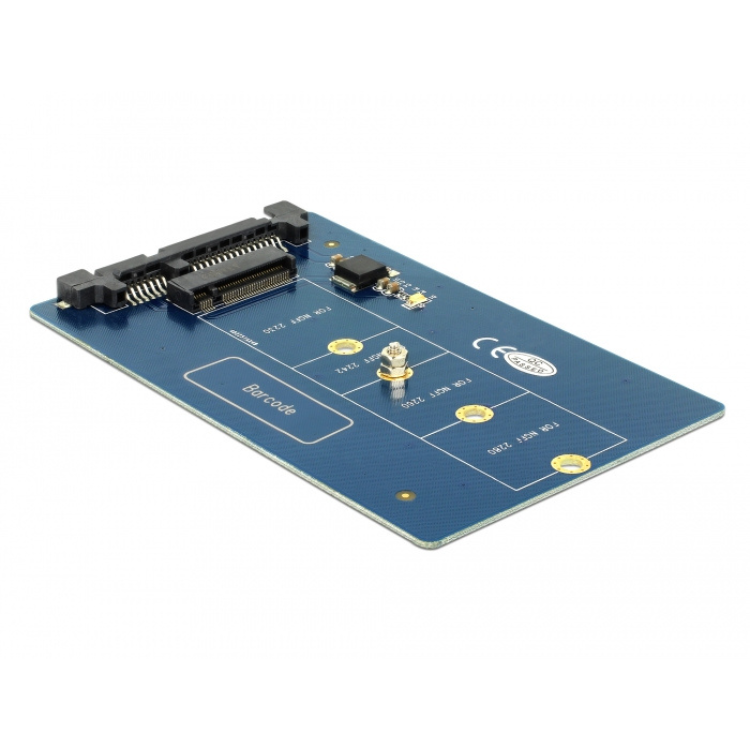

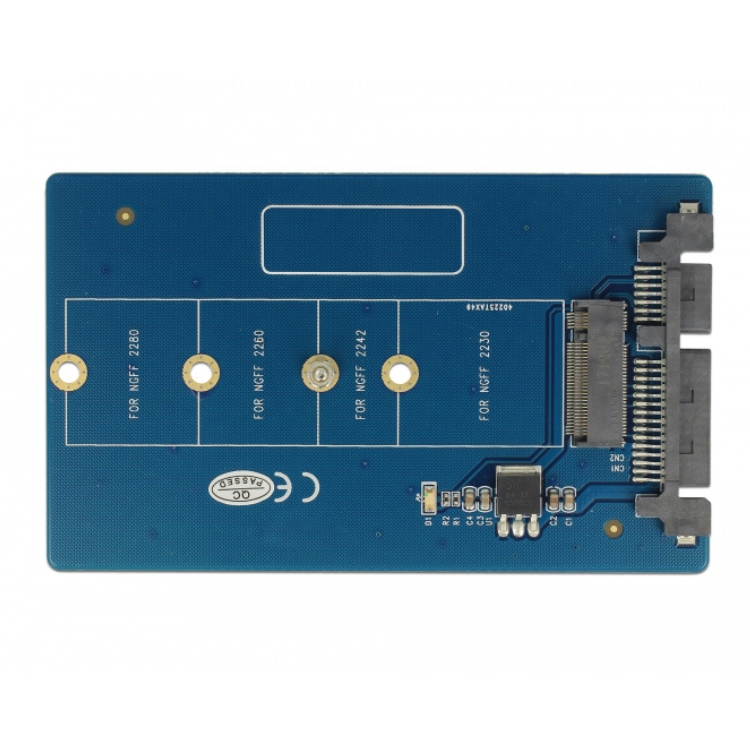

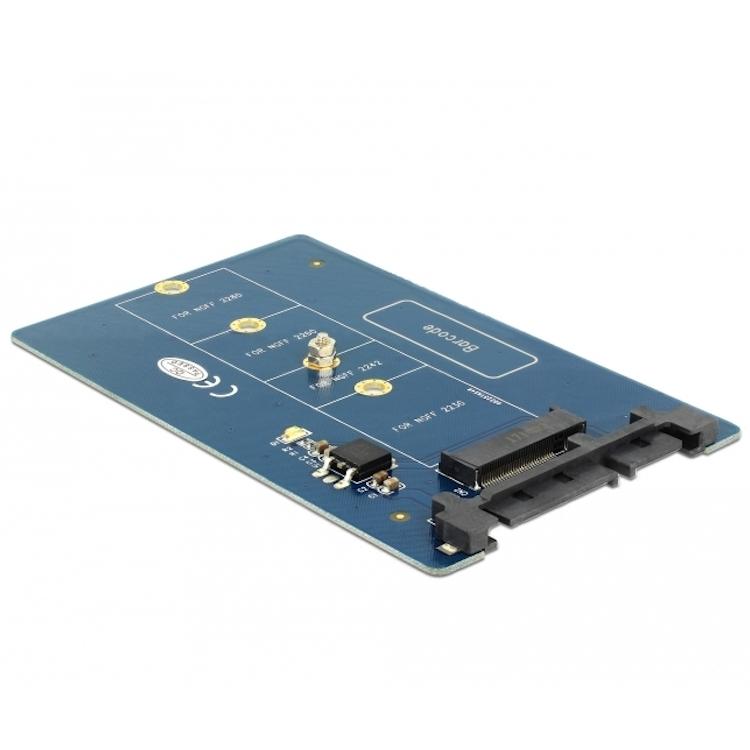

Deze SATA naar M.2 converter van Delock wordt gebruikt om een M.2 SSD intern aan te sluiten via een SATA 22-pins aansluiting. De converter maakt het mogelijk om een M.2 SATA-SSD te gebruiken in systemen die beschikken over een SATA-interface voor opslagapparaten.
De adapter ondersteunt M.2 modules met key B of key B+M die gebaseerd zijn op de SATA-interface. Ondersteunde moduleformaten zijn 2230, 2242, 2260 en 2280. Hierdoor kunnen verschillende lengtes M.2 SSD’s in de adapter worden geplaatst.
De converter ondersteunt dubbelzijdig opgebouwde M.2-modules met een maximale componenthoogte van 1.35 mm. Hierdoor kunnen ook M.2 SSD’s met componenten aan beide zijden van de printplaat worden gebruikt.
De adapter ondersteunt een datasnelheid tot 6 Gb/s en is bootable, waardoor een besturingssysteem direct vanaf de geïnstalleerde M.2 SSD kan worden gestart. Omdat de converter uitsluitend een hardwarematige interface omzet, is geen driverinstallatie nodig en werkt de adapter onafhankelijk van het gebruikte besturingssysteem.

Specificaties
Merk: Delock
Type product: SATA naar M.2 converter
Interface: SATA
Connector 1: SATA 22-pins male
Connector 2: 67-pins M.2 key B slot
Ondersteunde M.2 formaten: 2230, 2242, 2260, 2280
Ondersteunde key types: B-key en B+M-key (SATA-gebaseerd)
Maximale componenthoogte M.2 module: 1.35 mm
Ondersteuning dubbelzijdige modules: ja
Maximale datasnelheid: 6 Gb/s
Bootable: ja
Driver nodig: nee
Afmetingen: ca. 100 × 60 × 5 mm

Inhoud van de verpakking
1 × Delock SATA naar M.2 converter
1 × bevestigingsschroef voor M.2 module

Gebruikte termen
SATA (Serial ATA): een interface voor het aansluiten van opslagapparaten zoals harde schijven en SSD’s op een computer via een seriële dataverbinding.
SATA 22-pins connector: een gecombineerde aansluiting die bestaat uit een 7-pins dataconnector en een 15-pins voedingsconnector voor SATA-opslagapparaten.
M.2: een compacte uitbreidingsinterface voor opslag- en uitbreidingsmodules in computersystemen.
M.2 key B: een sleutelpositie in een M.2-connector die wordt gebruikt voor modules met onder andere SATA-interfaces.
M.2 key B+M: een M.2-module met twee sleutelposities waardoor deze compatibel is met meerdere M.2-slots, vaak gebruikt bij SATA-gebaseerde M.2 SSD’s.
M.2 formaat 2230 / 2242 / 2260 / 2280: aanduiding van de fysieke afmetingen van een M.2-module waarbij de eerste twee cijfers de breedte (22 mm) aangeven en de laatste twee de lengte in millimeters.
Bootable: geeft aan dat een opslagapparaat gebruikt kan worden om een besturingssysteem op te starten.
