RJ50 naar terminalblok

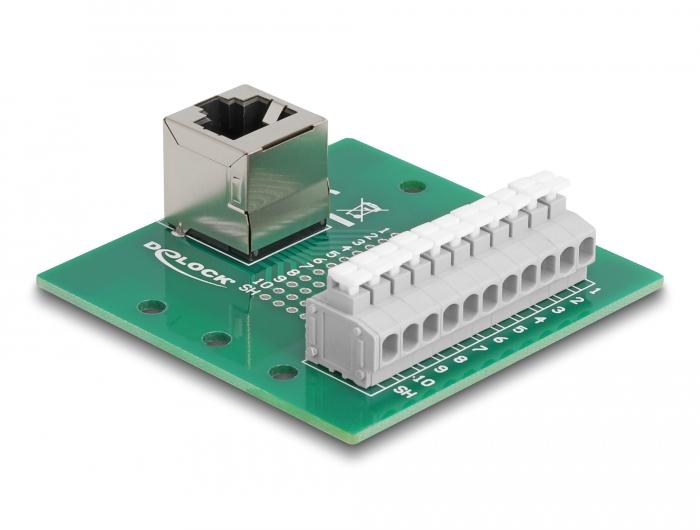

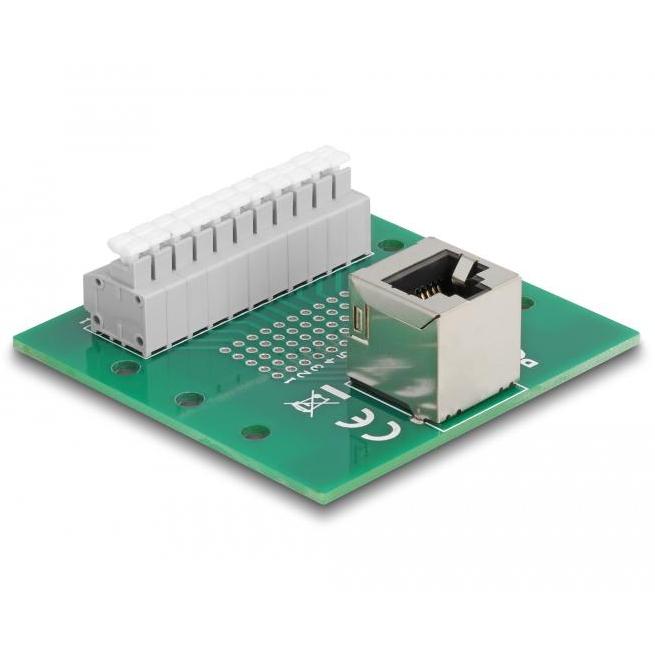

Deze RJ50 naar terminalblock adapter voor DIN-rail (haakse uitvoering) van DELOCK is bedoeld voor het aansluiten van RJ50 (10P10C) signalen op losse bedrading binnen industriële besturingssystemen. De adapter beschikt over 1x RJ50 female aansluiting (haaks) en een 11-polige terminalblock, waardoor signalen eenvoudig kunnen worden doorverbonden naar afzonderlijke aders. De haakse RJ50 aansluiting maakt een efficiënte kabelgeleiding mogelijk in compacte installaties en schakelkasten. Dankzij de drukknop-aansluiting kunnen kabeladers zonder gereedschap worden aangesloten, wat snelle installatie en aanpassingen mogelijk maakt. De verbinding is 1:1 doorverbonden, waardoor alle signalen direct worden doorgestuurd zonder omzetting. De adapter is geschikt voor montage op een DIN-rail van 15 millimeter of 35 millimeter.

Specificaties
Type: RJ50 naar terminalblock adapter voor DIN-rail (haaks)
Merk: DELOCK
Aansluiting 1: RJ50 female (10P10C, haaks)
Aansluiting 2: 11-polige terminalblock
Verbinding: 1:1 doorverbonden
Rastermaat: 3,81 millimeter
Geschikt voor draad: 24 – 12 AWG
Montage: DIN-rail (15 millimeter en 35 millimeter)
Bedrijfstemperatuur: -40 °C tot 100 °C
Afmetingen (LxBxH): 60 x 53 x 18 millimeter
Inclusief: 2 montageclips, 5 schroeven
Toepassing: signaalverdeling / industriële bekabeling
Garantie: 5 jaar

Toepassingen
- Integratie van RJ50 signalen in schakelkasten via DIN-rail.
- Installaties waar haakse kabelgeleiding ruimtebesparing oplevert.
- Industriële besturingssystemen en automatisering.
- Aansluiten van sensoren, actuatoren en meetapparatuur.
- Verdeling van signalen naar losse bedrading.
- Prototyping en maatwerk bekabeling.
- Test- en ontwikkelopstellingen.
- Service- en onderhoudstoepassingen.

Toelichting op technische termen
RJ50 (10P10C): modulaire connector met 10 posities en 10 contacten, gebruikt voor seriële communicatie en specifieke datatoepassingen.
Terminalblock: aansluitblok voor het verbinden van losse draden zonder connectoren, vaak gebruikt in industriële toepassingen.
DIN-rail: standaard montagerail van 15 millimeter of 35 millimeter voor installatie van componenten in schakelkasten.
Drukknopaansluiting: mechanisme waarbij een draad door middel van een veercontact wordt vastgezet zonder schroeven of gereedschap.
Rastermaat: afstand tussen de aansluitpunten van de terminalblock, in dit geval 3,81 millimeter.
AWG: Amerikaanse maatvoering voor draaddikte; 24 – 12 AWG ondersteunt een breed bereik van dunne tot dikkere geleiders.
1:1 verbinding: alle pinnen zijn direct één-op-één doorverbonden zonder signaalbewerking.
