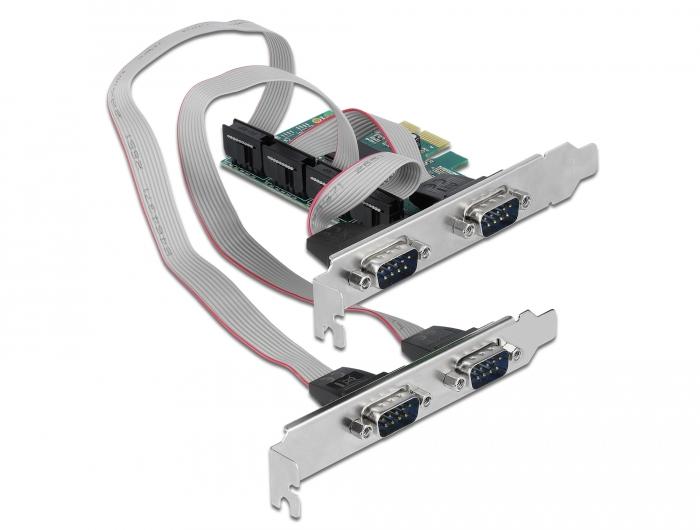

PCI express naar seriële RS-232

Dit uitbreidingskaart is bedoeld voor het toevoegen van meerdere seriële aansluitingen met voedingsmogelijkheid aan een desktop-pc via een PCI Express-slot.

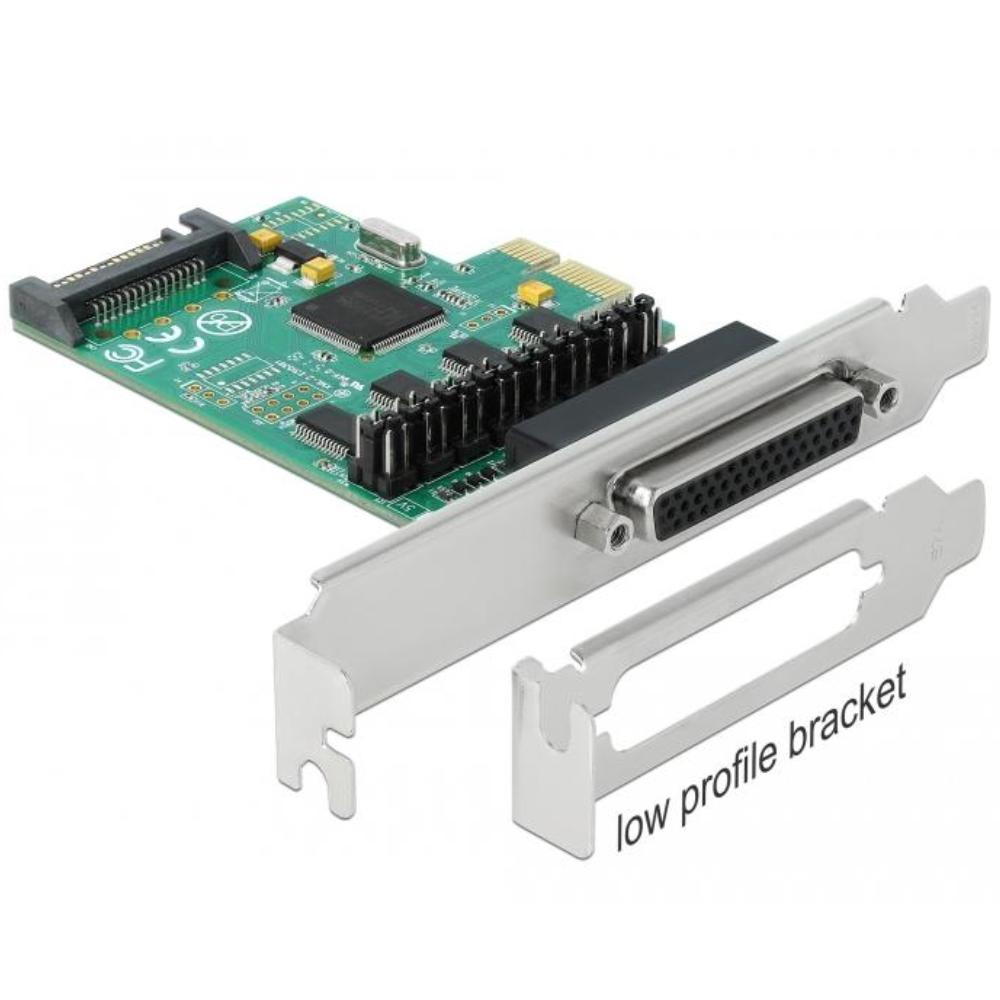

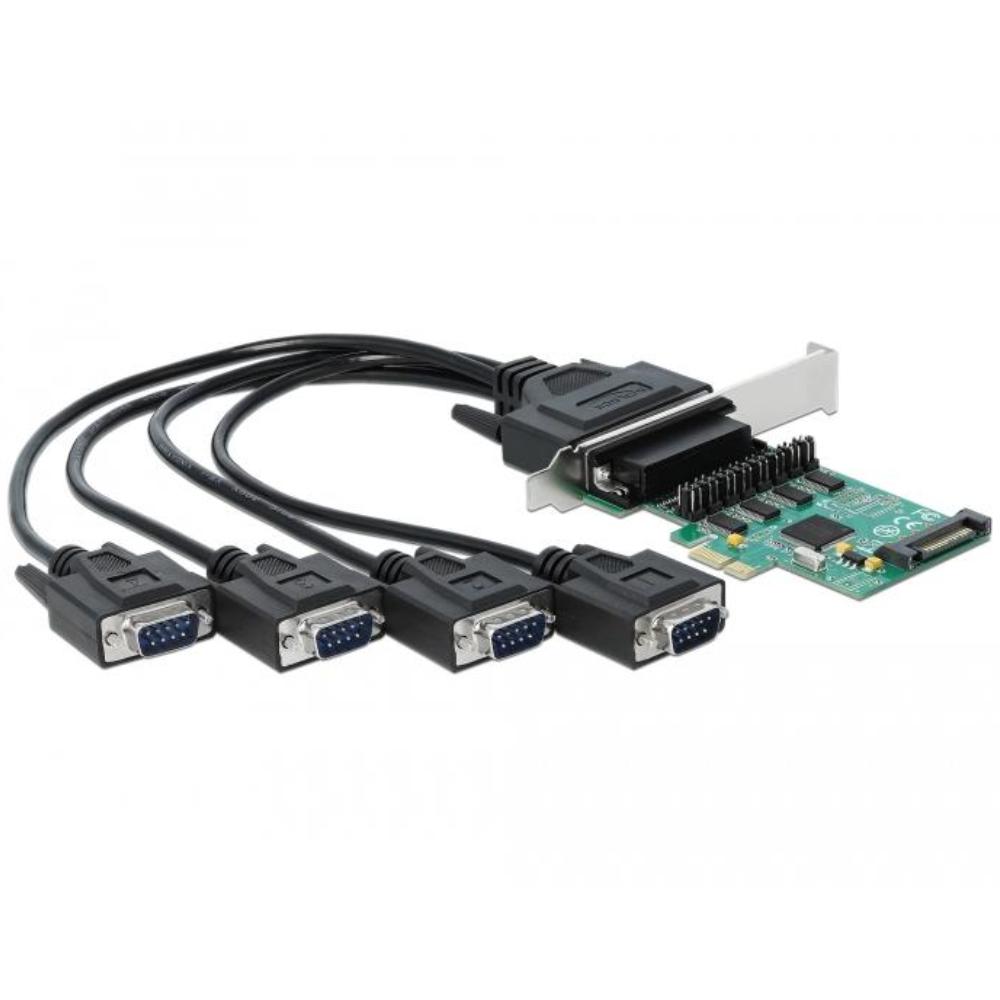

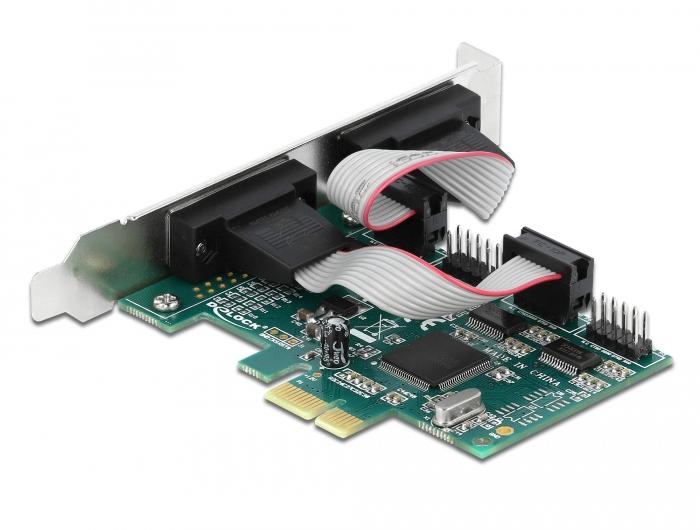

De kaart wordt geplaatst in een vrij PCI Express x1-slot en voegt vier externe RS-232 seriële poorten toe via een DB44-aansluiting met bijbehorende breakoutkabel naar DB9. Aangesloten apparaten kunnen per poort optioneel worden voorzien van een instelbare voedingsspanning van 5 V of 12 V. De voeding wordt geleverd via een interne SATA-voedingsaansluiting, waardoor de kaart geschikt is voor toepassingen waarbij randapparatuur direct via de seriële poort van stroom moet worden voorzien.

Specificaties
• Interface: PCI Express x1 (V1.1)
• Externe aansluiting: 1 × DB44 female
• Aansluitkabel: DB44 male naar 4 × RS-232 DB9 male
• Interne voeding: SATA 15-pins voedingsconnector
• Chipset: WCH384L
• UART-compatibiliteit: 16C950
• Maximale gegevensoverdracht: 460.8 Kbps
• FIFO: 256 byte
• Databits: 4, 5, 6, 7, 8
• Stopbits: 1, 1.5, 2
• Pariteit: even, oneven, geen, mark, space
• Flow control: geen, hardware RTS/CTS, software XON/XOFF
• Instelbare spanning per poort: 5 V of 12 V (via jumper, pin 1 of 9)
• Elektrisch vermogen per poort: 10 W bij 5 V / 2 A, 24 W bij 12 V / 2 A
• Signalen: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI, 5 V, 12 V
• Kabellengte: ca. 35 cm (inclusief connectoren)

Systeemvereisten
• Besturingssysteem: Windows 7 / 8.1 / 10 / 11 (32/64-bit afhankelijk van versie)
• Hardware: Pc met vrij PCI Express-slot
• Voeding: Vrije SATA-voedingsaansluiting

Inhoud verpakking
• PCI Express-kaart
• Seriële aansluitkabel (DB44 naar 4 × DB9)
• Driver-cd
• Handleiding

Toelichting gebruikte termen
RS-232 is een seriële communicatiestandaard voor gegevensoverdracht tussen apparaten via DB9-connectors. UART bepaalt de seriële communicatieparameters zoals databits, stopbits en pariteit. De instelbare voedingsspanning maakt het mogelijk om aangesloten apparaten direct via de seriële poort van stroom te voorzien.
