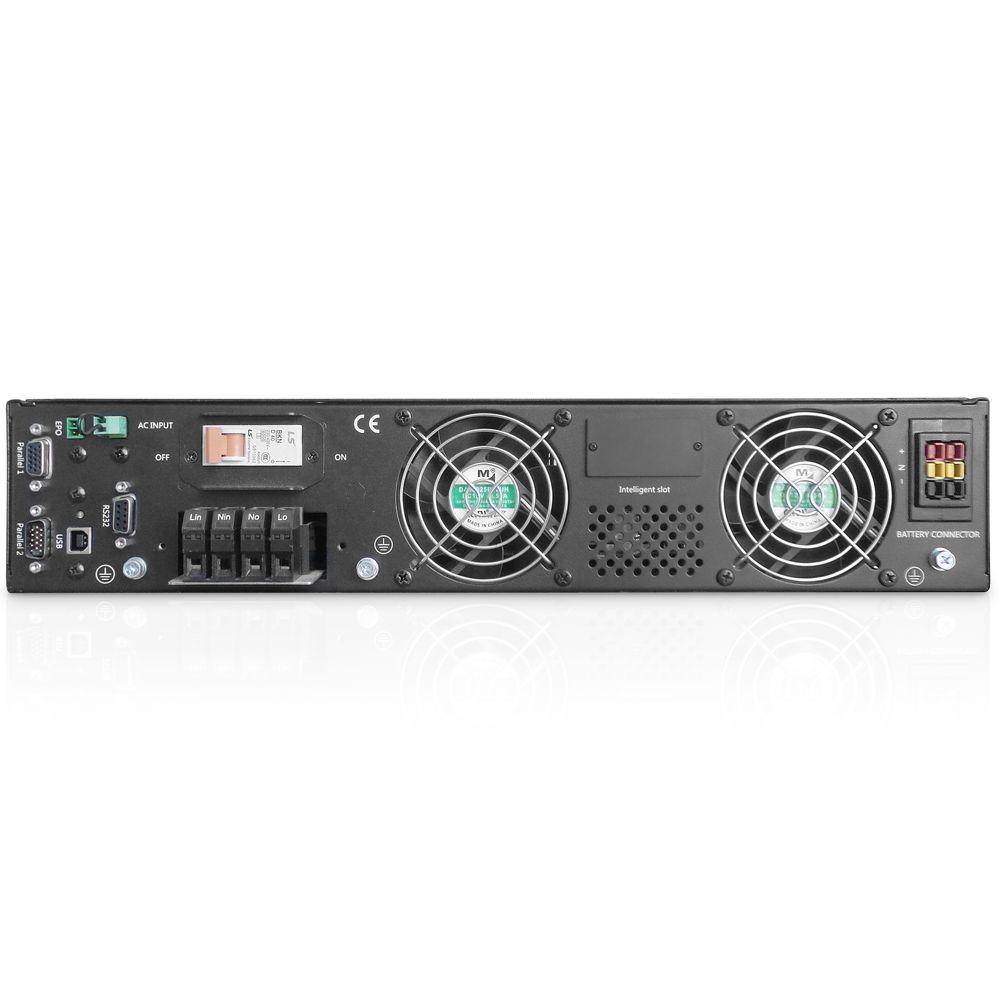

OnLine UPS systeem

Deze OnLine UPS 10 kVA / 10 kW (DN-170107) wordt gebruikt voor het continu leveren van stabiele en onderbrekingsvrije voeding aan kritische installaties en het beschermen van systemen tegen spanningsuitval, pieken, dips en netvervuiling. De UPS werkt volgens een online double conversion principe (VFI), waarbij de inkomende wisselspanning continu wordt omgezet naar gelijkspanning en vervolgens weer naar een volledig gestabiliseerde wisselspanning. Hierdoor wordt aangesloten apparatuur volledig ontkoppeld van het elektriciteitsnet en is de uitgangsspanning onafhankelijk van netstoringen, frequentieafwijkingen en spanningsfluctuaties. Dit resulteert in een constante, zuivere spanning zonder omschakeltijd bij stroomuitval. Met een power factor van 1.0 levert deze UPS een volledig effectief vermogen van 10 kW, waardoor zware en kritische belastingen direct kunnen worden aangesloten. De hoge efficiëntie (tot 94% online en 97% ECO-modus) zorgt voor optimale energiebenutting en beperkte warmteontwikkeling. De UPS ondersteunt parallel en redundant gebruik (tot 4 units), waardoor schaalbaarheid en maximale beschikbaarheid worden gerealiseerd. Dankzij het rack/tower ontwerp (19 inch, 2U) is flexibele installatie mogelijk binnen datacenter- en industriële omgevingen. Let op: deze UPS wordt geleverd zonder interne batterij en vereist externe batterijmodules voor werking en back-up tijd. Hierdoor is de runtime volledig schaalbaar afhankelijk van de toepassing.

Specificaties
Type product: UPS noodstroomvoeding (online double conversion)
Model: DN-170107
Vermogen: 10000 VA (10000 W)
UPS-classificatie: VFI-SS-111 (IEC 62040-3)
Ingang: vaste aansluiting (hardwired)
Uitgang: vaste aansluiting (hardwired)
Efficiëntie: tot 94% (online), tot 97% (ECO-modus)
Frequentie: volledig stabiele uitgang onafhankelijk van net
Golfvorm: pure sinusgolf
Schakeltijd: 0 ms
Batterij: geen interne batterij, externe modules vereist (DN-170108)
Uitbreiding: tot 4 externe batterijmodules mogelijk
Communicatie: USB, RS232, parallel poort, optionele SNMP / relaiskaart
Beveiliging: overbelasting, spanningsafwijkingen en netstoringen
Overbelasting: 105–110% (10 min), 110–130% (1 min), ≥130% (200 ms)
Extra functies: EPO/REPO, automatische zelftest, ventilatorregeling, parallelbedrijf
IP-classificatie: IP21
Bedrijfstemperatuur: 0°C tot 40°C
Luchtvochtigheid: 20% tot 90% (niet condenserend)
Afmetingen: 440 x 620 x 86,5 mm (19 inch, 2U)
Gewicht: 15,8 kg
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH, WEEE
Normen: IEC/EN 62040-1, IEC/EN 60950-1, EN 62040-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8

Inhoud van de verpakking
UPS: OnLine UPS unit (zonder interne batterij)
Handleiding: gebruikershandleiding en quick start guide
Kabel: USB kabel (1,5 meter)
Kabel: RS232 kabel (1,5 meter)
Kabel: parallel kabel (1,5 meter)

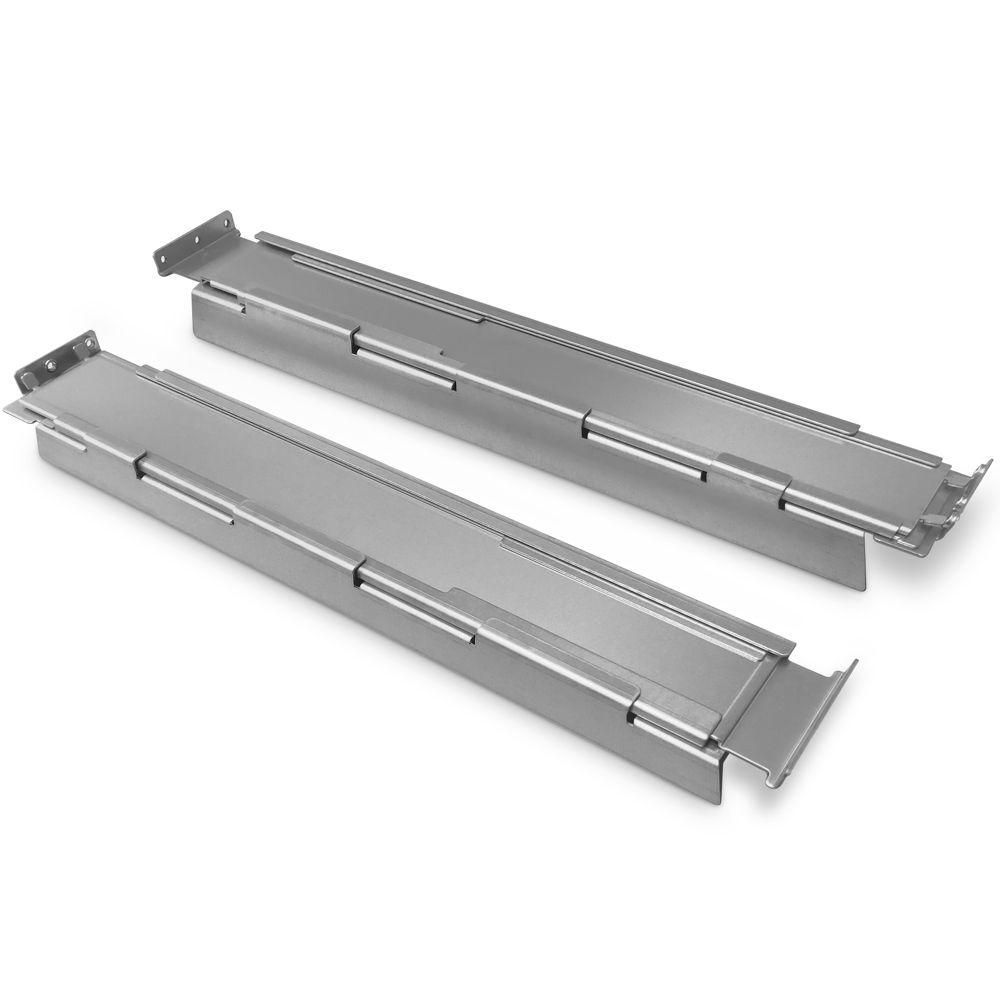

Accessoires: 19 inch montagebeugels
Accessoires: voeten voor torenopstelling
Software: UPS management software licentie

Toepassingen
Kritische infrastructuur: servers, storage en datacenters.
Netwerk: core switches en backbone systemen.
Industrie: toepassingen met hoge beschikbaarheidseisen.
Schaalbare installaties: systemen met groeiende vermogensbehoefte.

Toelichting op technische termen
Online UPS (double conversion): continue omzetting van AC naar DC en terug naar AC voor volledige netisolatie.
VFI: Voltage and Frequency Independent, volledig stabiele uitgang.
Power factor 1.0: volledig vermogen beschikbaar als effectief vermogen (W).
Pure sinusgolf: identieke stroomkwaliteit als het elektriciteitsnet.
Parallelbedrijf: meerdere UPS-systemen samenwerken voor hogere capaciteit of redundantie.
EPO/REPO: noodstopfunctie om UPS direct uit te schakelen.
SNMP: netwerkprotocol voor remote monitoring en beheer.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid (LVD) en elektromagnetische compatibiliteit (EMC).
IEC/EN 62040-1: veiligheidsnorm specifiek voor UPS-systemen.
IEC/EN 60950-1: veiligheidsnorm voor IT- en elektronische apparatuur.
EN 62040-2: norm voor elektromagnetische compatibiliteit van UPS-systemen.
IEC 61000-4-2: bescherming tegen elektrostatische ontlading (ESD).
IEC 61000-4-3: immuniteit tegen elektromagnetische velden.
IEC 61000-4-4: bescherming tegen snelle elektrische transiënten.
IEC 61000-4-5: bescherming tegen spanningspieken.
IEC 61000-4-6: immuniteit tegen geleide storingen.
IEC 61000-4-8: bescherming tegen magnetische velden.
IP21: bescherming tegen vaste voorwerpen > 12,5 mm en druppelend water.
RoHS: beperking van gevaarlijke stoffen.
REACH: regelgeving voor chemische stoffen.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Belangrijke aandachtspunten
Batterij: externe batterijmodules verplicht voor werking.
Installatie: vaste aansluiting vereist, installatie door gekwalificeerd personeel.
Koeling: actieve ventilatie vereist.
Uitbreiding: geschikt voor parallel en redundante configuraties.
