8 bidirectionele logische niveau-omzettingskanalen compatibel met open-drain en push-pull logica uitgangsactiveringslijn voor isolatie van de laagspannings- en hoogspanningszijde, indien gewenst
IC-type: TI TXS0108E laagspanningsbereik: 1,4 - 3,6 V hoogspanningsbereik: 1,65 - 5,5 V afmetingen (B x L x H): 22,4 x 26,7 x 12,5 mm

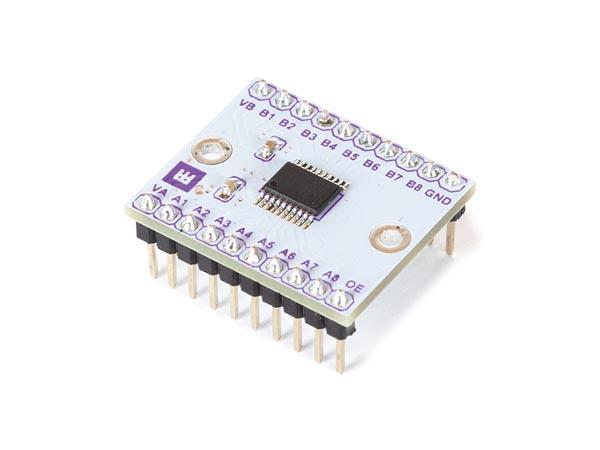

| Het Whadda Logic-Level-Shifter-Modul biedt 8 logische conversiekanalen om communicatie tussen microcontrollers, sensoren en modules met verschillende logische niveauspanningen mogelijk te maken. Elk kanaal is volledig bidirectioneel en compatibel met open-drain en push-pull logische drivers. Het module kan gebruikt worden om 3,3 V naar 5 V, 1,8-3,3 V en andere gangbare logische niveaus om te zetten. Het wordt aanbevolen om de Output Enable-pin met een pull-up weerstand naar High te trekken om te zorgen dat de uitgangen correct geactiveerd zijn. Als de datalijnen met verschillende logische niveaus geïsoleerd moeten worden, kan de Output Enable-lijn naar Low getrokken worden. Hierdoor worden alle I/O-kanalen in een hoge impedantietoestand gebracht | |
| Productcode | 4055805 |
| Het Whadda Logic-Level-Shifter-Modul biedt 8 logische conversiekanalen om communicatie tussen microcontrollers, sensoren en modules met verschillende logische niveauspanningen mogelijk te maken. Elk kanaal is volledig bidirectioneel en compatibel met open-drain en push-pull logische drivers. Het module kan gebruikt worden om 3,3 V naar 5 V, 1,8-3,3 V en andere gangbare logische niveaus om te zetten. Het wordt aanbevolen om de Output Enable-pin met een pull-up weerstand naar High te trekken om te zorgen dat de uitgangen correct geactiveerd zijn. Als de datalijnen met verschillende logische niveaus geïsoleerd moeten worden, kan de Output Enable-lijn naar Low getrokken worden. Hierdoor worden alle I/O-kanalen in een hoge impedantietoestand gebracht |
