Legbord

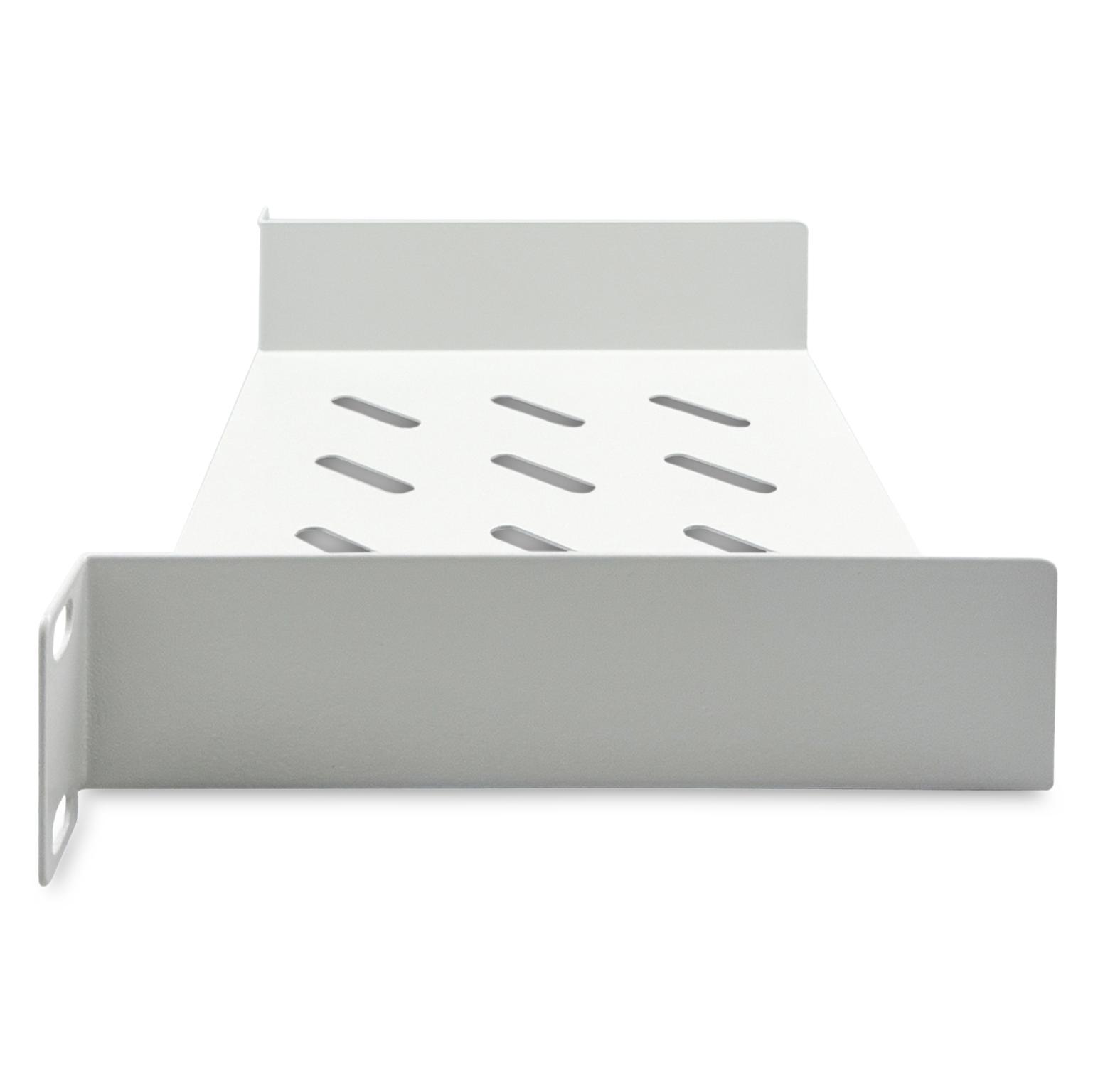

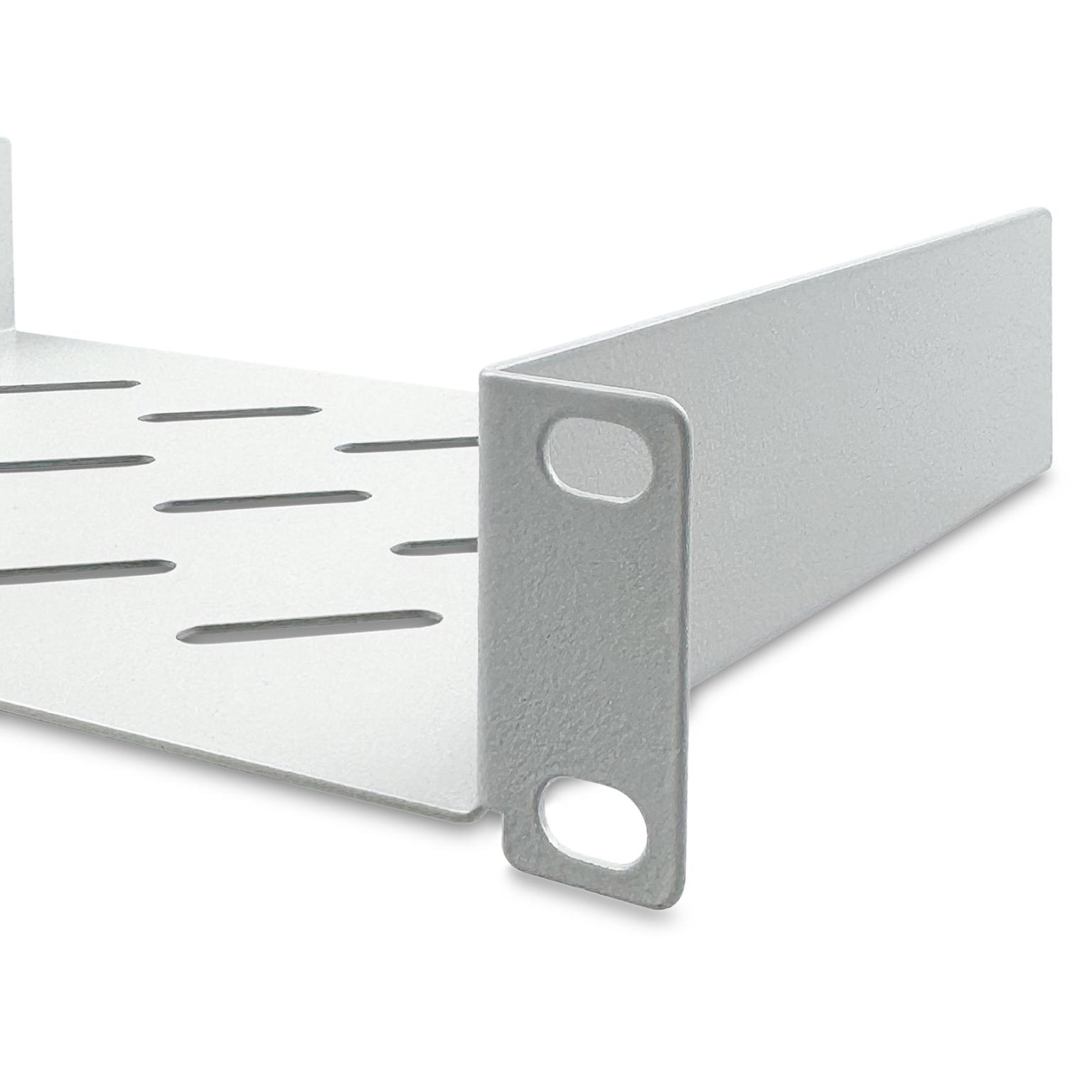

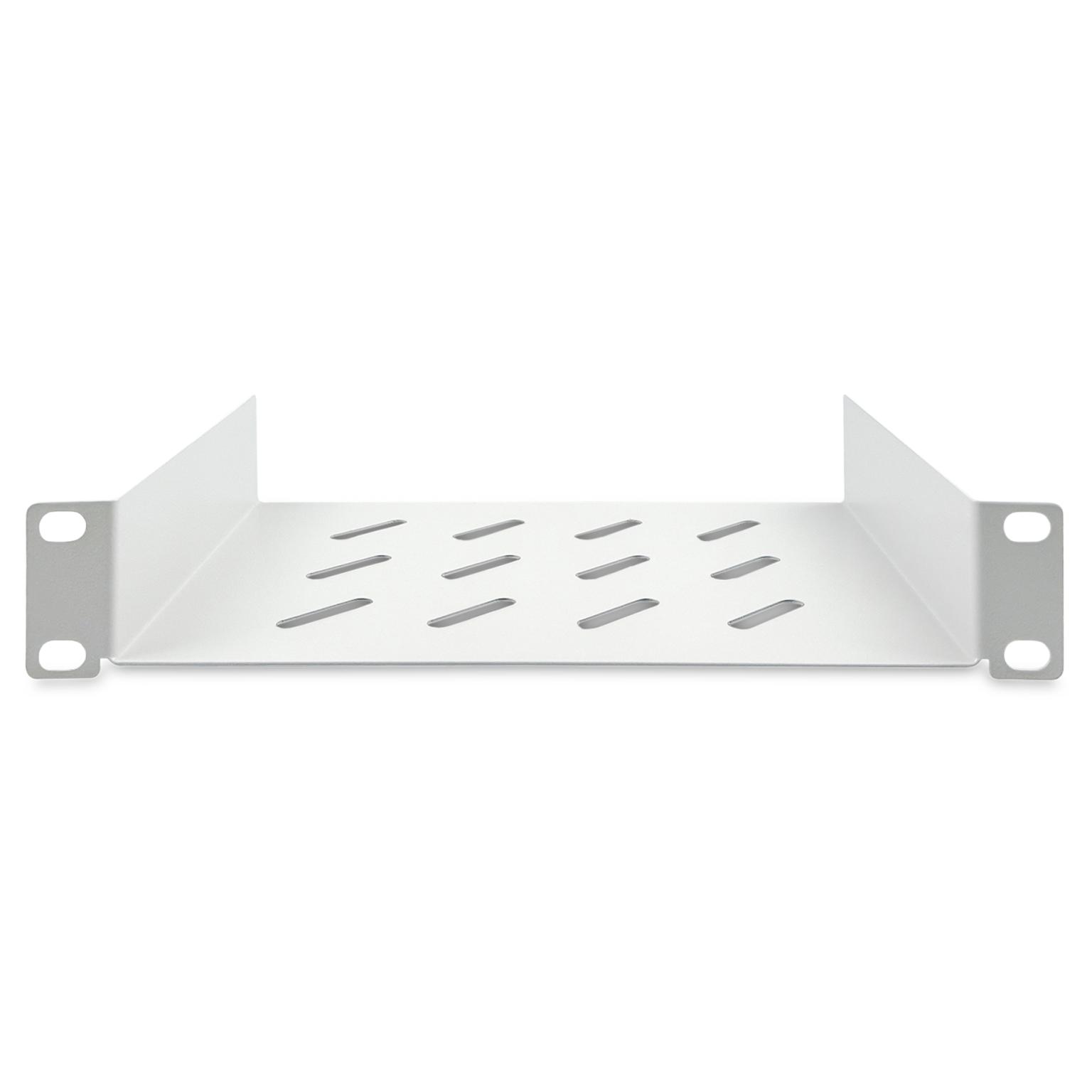

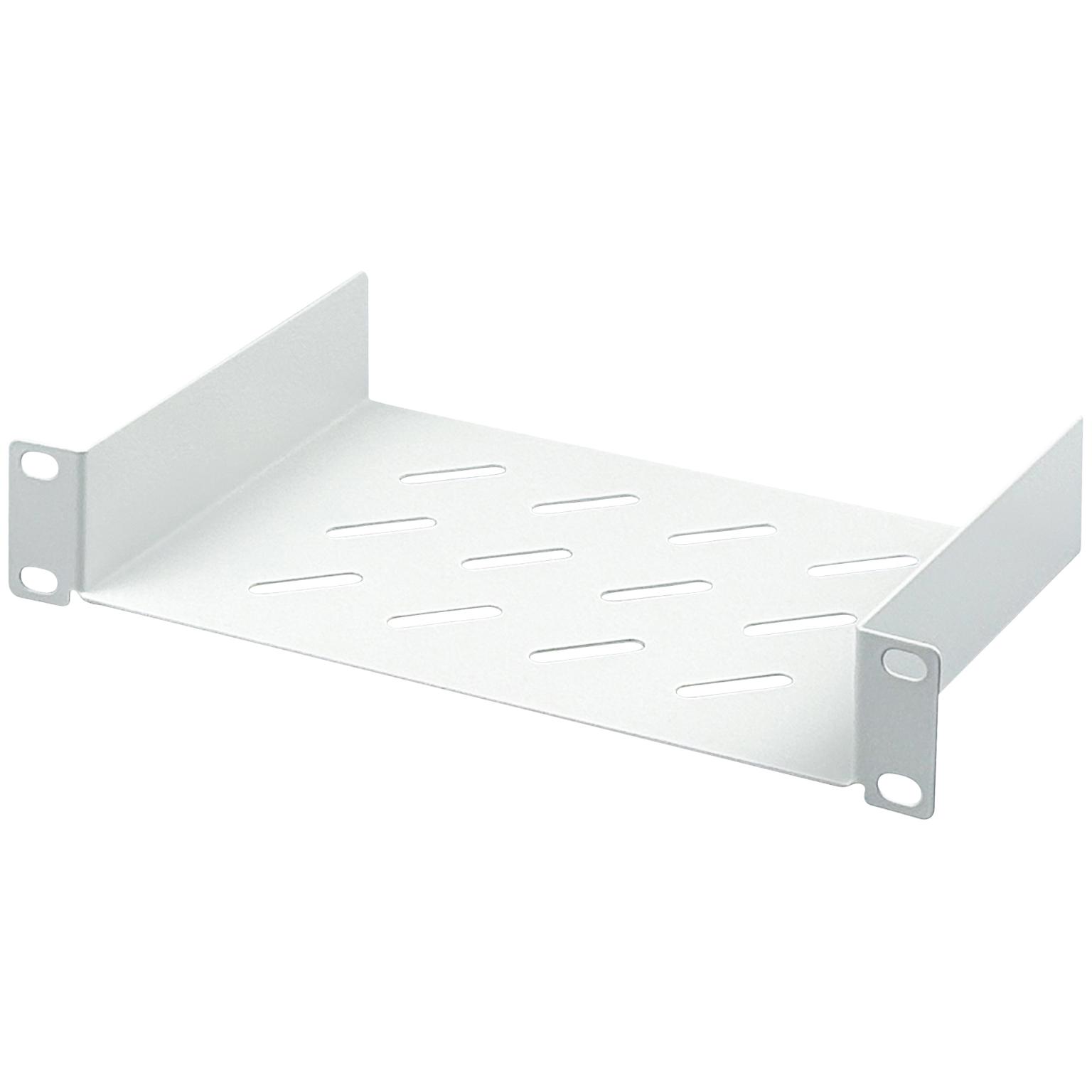

Dit vaste legbord is ontworpen voor plaatsing van accessoires en componenten zonder eigen rackbevestiging binnen een 10-inch (254 mm) netwerk- of wandkast en neemt 1 hoogte-eenheid (1U) in beslag. Het legbord wordt vast gemonteerd aan de voorste 10-inch profielrails via geïntegreerde bevestigingshoeken en vormt een stabiel draagvlak voor apparatuur die niet direct in het 10-inch profiel kan worden bevestigd.

Specificaties
• Producttype: vast legbord
• Merk: DIGITUS
• Rackformaat: 10 inch (254 mm)
• Hoogte-eenheden: 1U
• Inbouwtype: vaste montage
• Bevestiging: 2-punts montage aan voorste profielrails
• Draagvermogen: 25 kg
• Materiaal: geperforeerd staal
• Interne afmeting draagvlak (BxD): 210 x 147 mm
• Externe afmeting legbord (BxD): 254 x 149 mm
• Montage: 10-inch profielrails
• Norm: IEC 60297

Functie

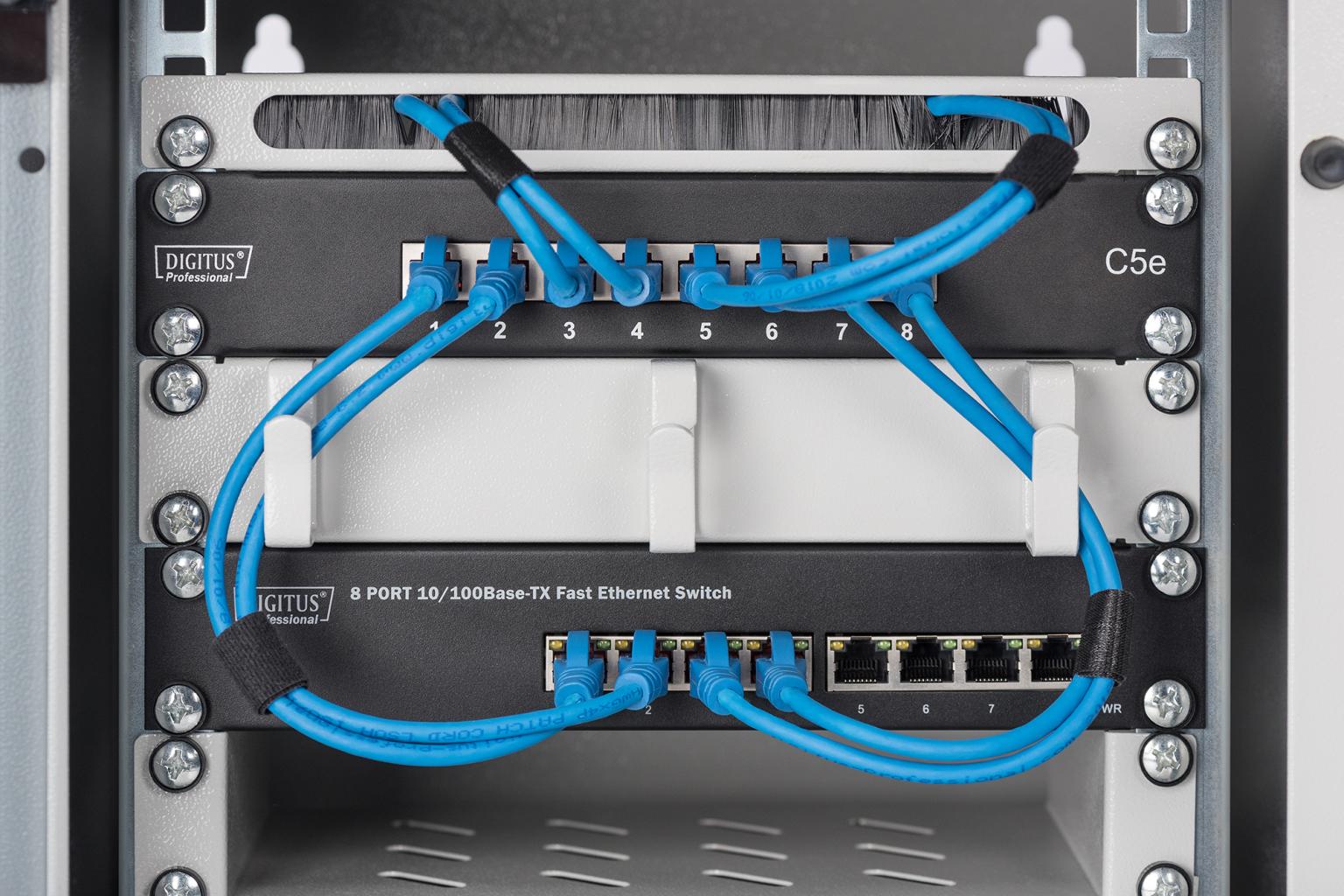

Het vaste legbord wordt gebruikt als draagvlak voor niet-rackbare apparatuur, zoals voedingen, kleine netwerkcomponenten of accessoires. De geperforeerde constructie ondersteunt de luchtcirculatie rondom de geplaatste componenten.

Waarom dit wordt toegepast
In 10-inch kasten worden regelmatig componenten gebruikt die geen directe montagepunten hebben. Met een vast legbord kunnen deze onderdelen stabiel, overzichtelijk en permanent worden geplaatst zonder aanvullende montagebeugels. De vaste montage aan de voorzijde maakt het legbord geschikt voor langdurige opstellingen met een voorspelbare belasting.

Toelichting norm
De norm IEC 60297 beschchrijft de mechanische maatvoering voor rack- en kastcomponenten, waaronder 10-inch profielen. Door deze normering past het legbord correct in 10-inch kasten en profielrails die volgens deze standaard zijn uitgevoerd, met vaste breedte- en hoogtematen en gestandaardiseerde bevestigingspunten.

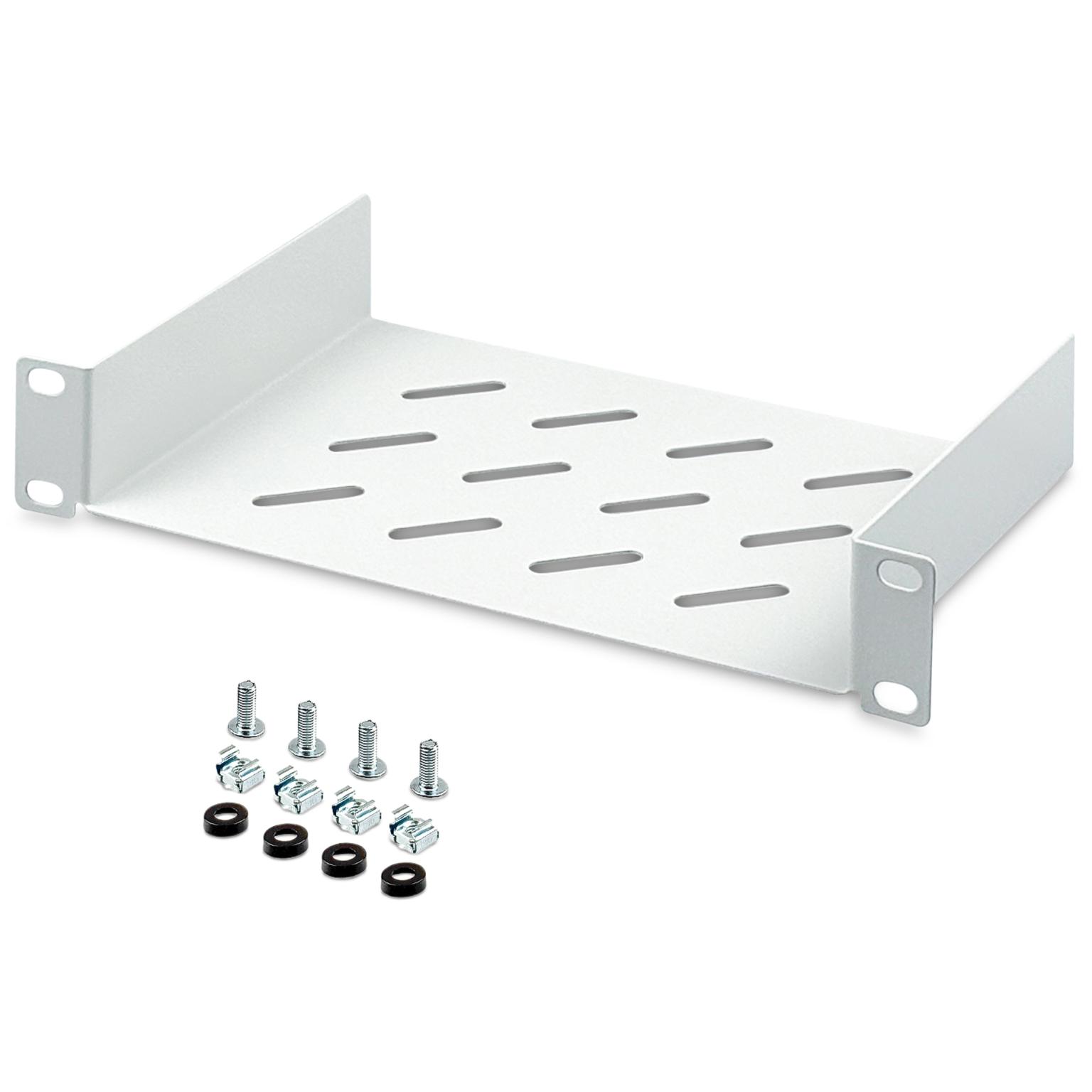

Inhoud van het pakket
• Vast legbord (1U, 10 inch)
• Installatieset (schroeven, kooimoeren, sluitringen)
