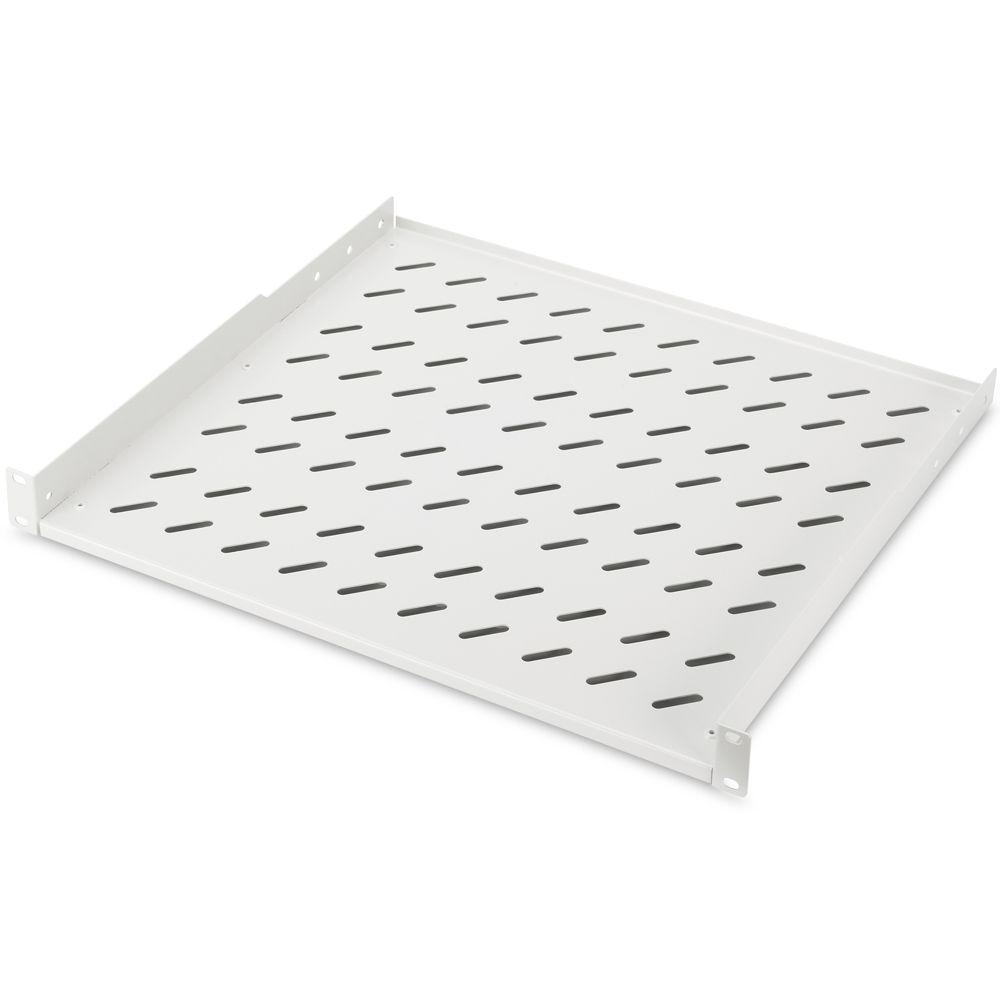

Legbord

Dit vaste legbord is ontworpen voor plaatsing van accessoires en componenten zonder eigen rackbevestiging binnen een 19-inch (483 mm) netwerk- of serverkast en neemt 1 hoogte-eenheid (1U) in beslag. Het legbord wordt vast gemonteerd aan de voorste 19-inch profielrails via een 2-punts bevestiging en vormt een stabiel draagvlak voor apparatuur die niet direct in het rack kan worden gemonteerd. De uitvoering is geschikt voor kasten met een minimale kastdiepte van 600 mm.

Specificaties
• Producttype: vast legbord
• Merk: DIGITUS
• Rackformaat: 19 inch (482,6 mm)
• Hoogte-eenheden: 1U
• Inbouwtype: vaste montage
• Bevestiging: 2-punts montage aan voorste profielrails
• Draagvermogen: 15 kg
• Materiaal: geperforeerd staal
• Interne afmeting draagvlak (BxD): 440 x 390 mm
• Geschikte kastdiepte: ≥ 600 mm
• Norm: IEC 60297

Functie
Het vaste legbord wordt gebruikt als draagvlak voor niet-rackbare apparatuur, zoals voedingen, kleine netwerkcomponenten of accessoires. De geperforeerde constructie ondersteunt de luchtcirculatie rondom de geplaatste componenten.

Waarom dit wordt toegepast
Niet alle componenten zijn geschikt voor directe montage in een 19-inch rack. Met een vast legbord kunnen deze onderdelen stabiel en overzichtelijk worden geplaatst zonder extra beugels of behuizingen. De vaste montage aan de voorzijde maakt het legbord geschikt voor permanente opstellingen met een voorspelbare belasting.

Toelichting norm
De norm IEC 60297 beschrijft de mechanische maatvoering voor 19-inch racks en rackcomponenten. Door deze normering past het legbord correct in kasten en profielrails die volgens deze standaard zijn uitgevoerd, met vaste breedte, hoogtematen en gestandaardiseerde bevestigingspunten.

Inhoud van het pakket
• Vast legbord (1U)
• Installatieset (schroeven, kooimoeren, sluitringen)
