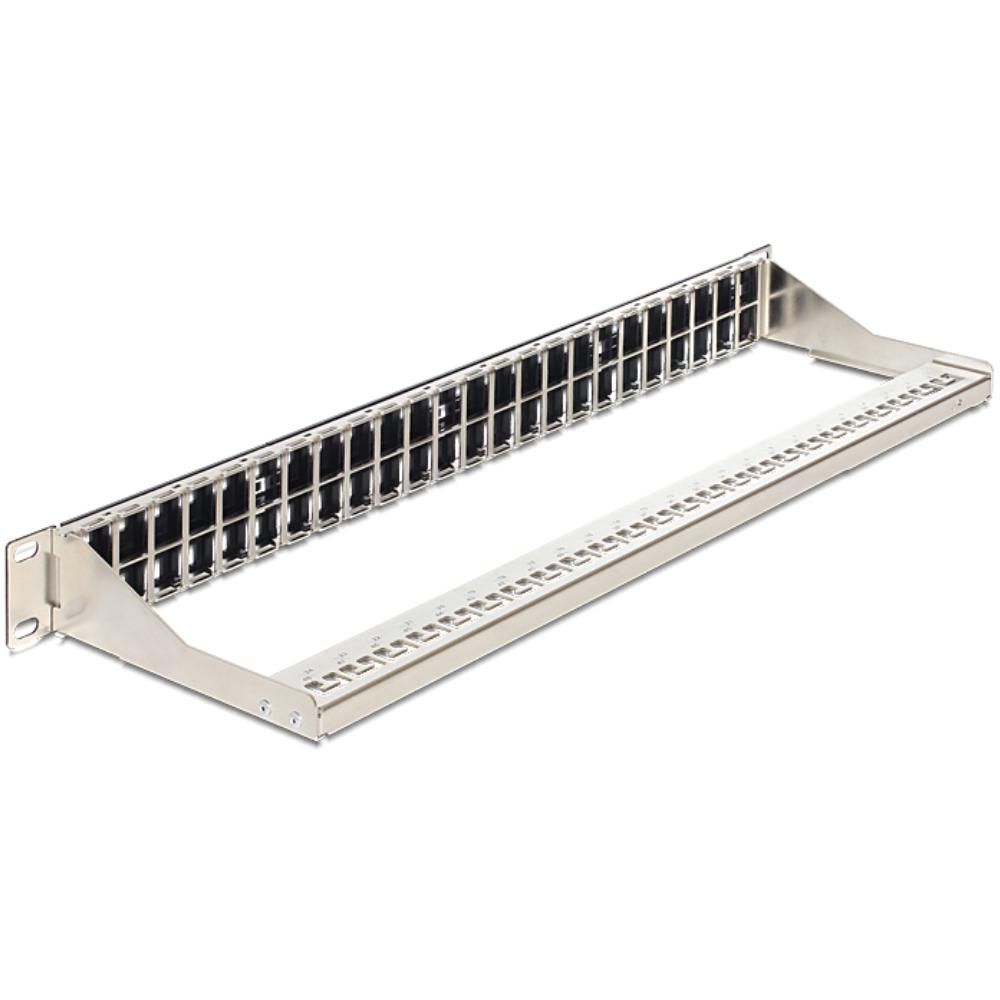

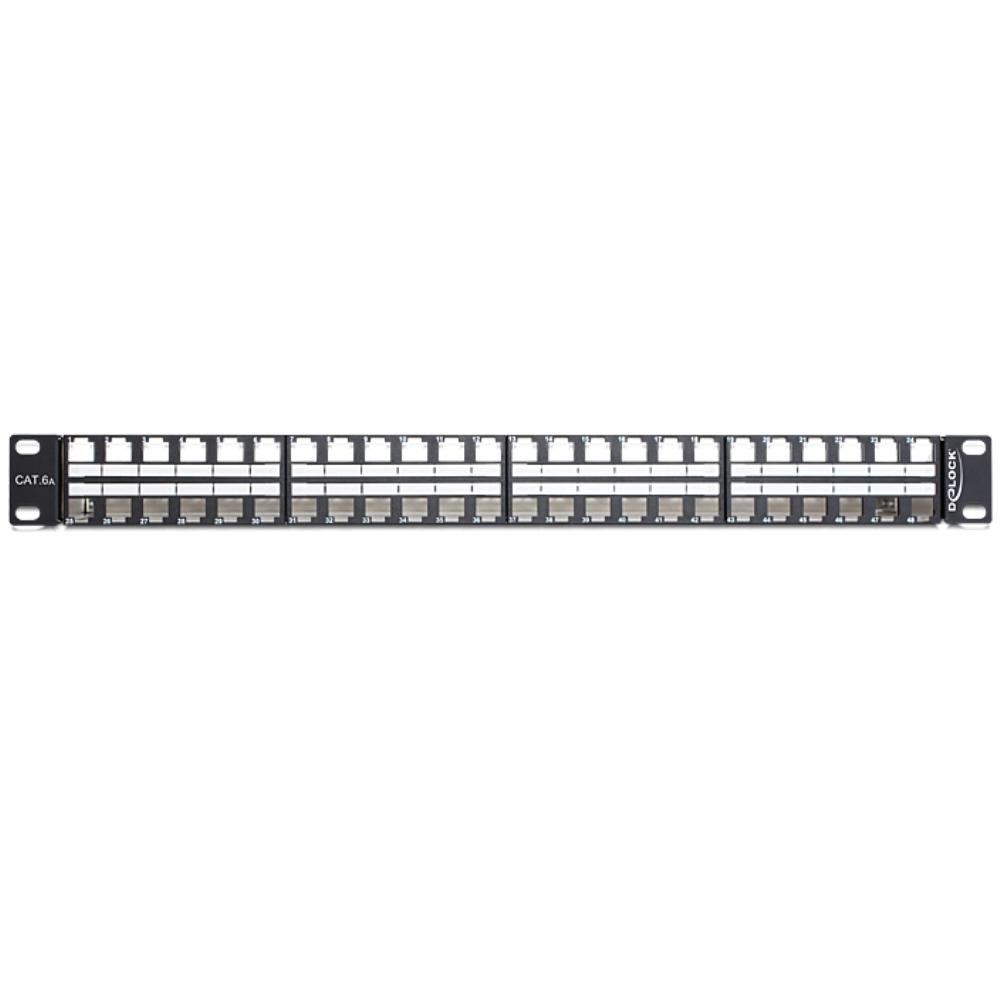

Keystone patchpaneel

Dit is een keystone patchpaneel voor het centraal plaatsen en doorverbinden van 48 keystone-modules binnen een professionele netwerkopstelling met een hoogtemaat van 1U. Het patchpaneel is ontworpen voor montage in een 19-inch serverkast en maakt een zeer compacte installatie mogelijk met een hoge poortdichtheid.

Dit keystone patchpaneel wordt toegepast om netwerkkabels overzichtelijk aan te sluiten via losse RJ45 keystone-modules. Dankzij het keystone-systeem kunnen modules eenvoudig worden geplaatst, vervangen of herschikt. Het paneel is bedoeld voor een ruimtebesparende inrichting van server- en netwerkracks waarbij veel aansluitingen op beperkte hoogte nodig zijn.

Het patchpaneel is geschikt voor gebruik met keystone-modules met een gestandaardiseerde maatvoering. Door het compacte ontwerp kunnen uitsluitend keystone-modules met een geschikte breedte worden gebruikt. Het paneel is voorzien van een uitneembare trekontlasting en een labelstrook voor duidelijke poortidentificatie.

De metalen constructie is voorzien van elektromagnetische afscherming, bedoeld om elektromagnetische interferentie (EMI) te beperken. Een aardaansluiting is aanwezig voor correcte potentiaalvereffening binnen de rackinstallatie.

Specificaties
• Type: keystone patchpaneel
• Rackformaat: 19 inch
• Hoogtemaat: 1U
• Aantal poorten: 48
• Keystone opening: 19,2 x 14,9 mm
• Bevestiging modules: snap-in keystone
• Trekontlasting: uitneembaar
• Poortidentificatie: labelstrook aanwezig
• Afscherming: metalen behuizing (EMI)
• Montage: 19-inch serverkast
• Afmetingen (L x B x H): ca. 48,2 x 4,4 x 15 cm

Toelichting gebruikte termen
• Keystone-module: Verwisselbare aansluitmodule voor netwerkverbindingen die via een snap-in systeem in het paneel wordt geplaatst.
• Elektromagnetische afscherming: Constructieve maatregel om storingen door externe elektromagnetische velden te beperken.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Zoek je geschikte keystone-modules?
Bekijk hier het assortiment keystone-modules

Inhoud van het pakket
• Keystone patchpaneel (48-poorts)
• Aarddraad met bevestigingsschroef
• 48 kabelbinders
