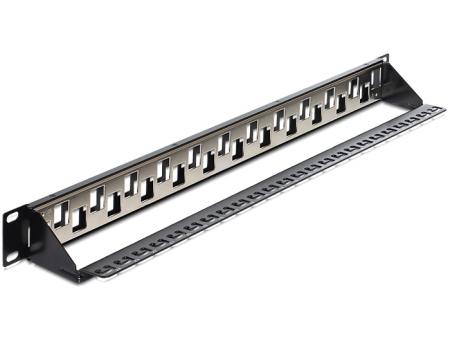

Keystone patchpaneel

Dit keystone patchpaneel is bedoeld voor montage in een 19-inch rack en neemt 1U rackhoogte in. Het paneel is geschikt voor het snap-in plaatsen van keystone-modules en beschikt over een gespreide poortindeling voor een overzichtelijke en technisch neutrale netwerkopbouw.

Toepassing
Dit patchpaneel wordt gebruikt als passief verdeelpunt binnen een 19-inch rackopstelling. Het paneel biedt ruimte voor afzonderlijke keystone-modules, waarbij de aansluittechniek en categorie afhankelijk zijn van de gekozen keystone-modules.

Constructie en eigenschappen
Het paneel bestaat uit een metalen frame met gespreid geplaatste keystone-openingen. Deze staggered opstelling vergroot de fysieke afstand tussen aansluitingen, wat bijdraagt aan een lagere onderlinge beïnvloeding van aansluitpunten. Aan de achterzijde is een afneembare trekontlasting aanwezig voor mechanische ontlasting van aangesloten kabels. Aan de voorzijde is een labelveld aanwezig voor poortidentificatie.

Toelichting gespreide poortindeling
Een gespreide (staggered) poortindeling betekent dat aansluitingen niet in één rechte lijn zijn geplaatst, maar verspringend. Dit vergroot de afstand tussen aansluitpunten en kan bijdragen aan een lagere elektromagnetische beïnvloeding tussen kabels.

Specificaties
• Type: keystone patchpaneel
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Poortafmeting: 19,2 x 14,9 mm
• Poortindeling: gespreid (staggered)
• Trekontlasting: afneembaar
• Labelveld: aanwezig
• Constructie: metalen frame
• Afmetingen (L x B x H): 482 x 44 x 93 mm

Toelichting gebruikte termen
• Keystone: modulair systeem waarbij afzonderlijke aansluitmodules in een frame worden geklikt; de aansluittechniek wordt bepaald door de gebruikte module.
• 19-inch: internationale rackstandaard voor netwerk- en serverkasten.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
• Trekontlasting: mechanische voorziening die voorkomt dat trekkrachten direct op aansluitmodules of kabels werken.

Zoek je geschikte keystone-modules?
Bekijk hier het assortiment keystone-modules

Inhoud van het pakket
• 1× keystone patchpaneel
• 1× aardedraad met schroef
• 24× kabelbinders
