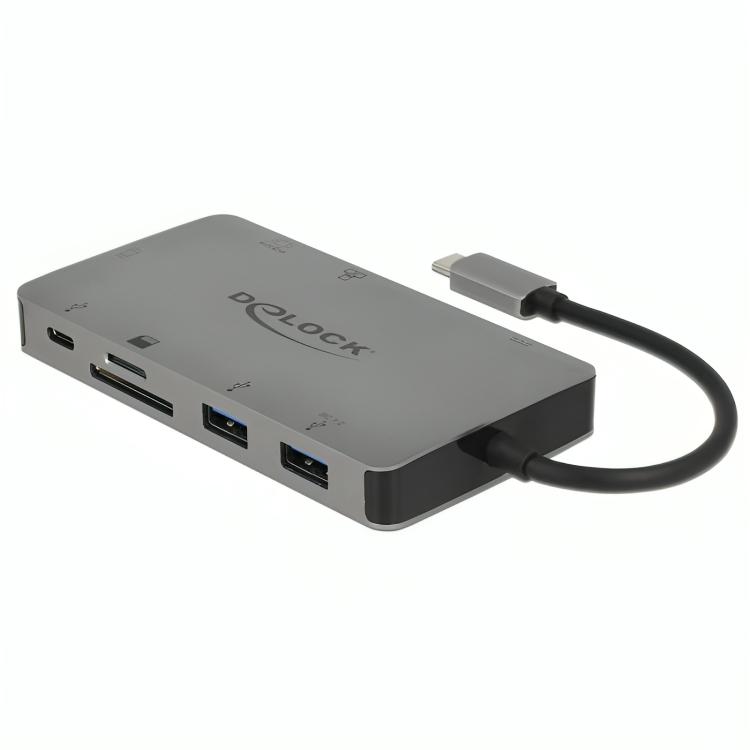

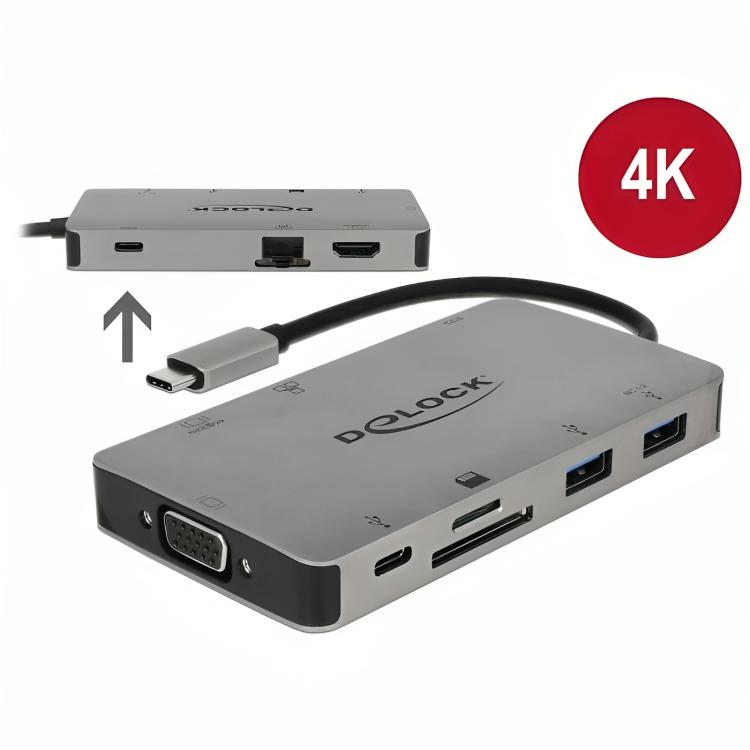

USB Type-C™ Dockingstation – HDMI™ 1.4 High Speed – VGA – LAN – USB – Card Reader – Power Delivery
Dit USB Type-C™ dockingstation maakt het mogelijk om een computer met een USB Type-C™ aansluiting met DisplayPort Alternate Mode of een Thunderbolt™ 3 poort uit te breiden met meerdere aansluitingen voor beeld, data, netwerk, audio en opslag. Via één verbinding worden video, USB, netwerk en voeding gecombineerd aangeboden.

Poortvereisten host
De USB Type-C™ poort van het hostapparaat moet DisplayPort Alternate Mode ondersteunen. Gebruik is tevens mogelijk via Thunderbolt™ 3 poorten. Zonder DisplayPort Alternate Mode is video-uitvoer via HDMI en VGA niet mogelijk.

Ingangen
1× USB Type-C™ male (hostverbinding).
1× USB Type-C™ female (voeding, Power Delivery).

Uitgangen
1× HDMI A female (video).
1× VGA 15-pins female (video).
2× USB Type A female (USB 3.2 Gen 1×1).
1× USB Type A female (USB 3.2 Gen 1×1, Battery Charging BC1.2).
1× USB Type-C™ female (USB 3.2 Gen 1×1, data).
1× RJ45 Gigabit LAN (10/100/1000 Mbps).
1× SD / SDHC / SDXC kaartlezer.
1× microSD / SDHC / SDXC kaartlezer.

Signaalrichting
USB Type-C™ / Thunderbolt™ → HDMI, VGA, USB, LAN en kaartlezers.

Beeld- en video-ondersteuning
HDMI-uitgang ondersteunt resoluties tot 3840 × 2160 bij 30 Hz (4K@30Hz).
VGA-uitgang ondersteunt resoluties tot 1920 × 1080 bij 60 Hz.
De uiteindelijke resolutie is afhankelijk van het hostapparaat en de aangesloten displays. HDMI en VGA kunnen niet gelijktijdig op maximale resolutie worden gebruikt.

HDMI-versie
HDMI™ 1.4 High Speed.

VGA-uitgang
De VGA-uitgang transporteert uitsluitend analoog videosignaal. Audio wordt niet via VGA ondersteund.

Audio
Audio wordt samen met het videosignaal via HDMI uitgevoerd, conform de mogelijkheden van het hostapparaat en het aangesloten scherm.

USB-functionaliteit
De USB-poorten ondersteunen USB 3.2 Gen 1×1 met een maximale datasnelheid van 5 Gbit/s. De USB Type A poort met BC1.2 ondersteunt verhoogde laadstroom voor compatibele apparaten.

Netwerk
De geïntegreerde RJ45-aansluiting ondersteunt Ethernet-snelheden tot 1000 Mbps voor bekabelde netwerkverbindingen.

Geheugenkaartlezers
Ondersteuning voor SD, SDHC en SDXC kaarten, evenals microSD, microSDHC en microSDXC kaarten. Slechts één kaartlezer kan gelijktijdig actief zijn.

Voeding en Power Delivery
Het dockingstation ondersteunt USB Power Delivery 3.0 via de USB Type-C™ voedingspoort. Een externe USB-C™ voedingsadapter kan worden aangesloten om het hostapparaat van stroom te voorzien. Het doorgeleverde vermogen bedraagt maximaal 100 W. Het dockingstation kan ook zonder externe voeding worden gebruikt, waarbij het wordt gevoed via de hostaansluiting.

Kabel
Vaste aansluitkabel met een lengte van circa 15 cm (exclusief connectoren).

Specificaties
• Producttype: USB Type-C™ dockingstation
• Ingang host: 1× USB Type-C™ male
• Ingang voeding: 1× USB Type-C™ female (Power Delivery)
• Uitgang HDMI: 1× HDMI A female
• Uitgang VGA: 1× VGA 15-pins female
• USB-poorten: 2× USB Type A + 1× USB Type A BC1.2 + 1× USB Type-C™ (USB 3.2 Gen 1×1)
• Kaartlezers: SD / SDHC / SDXC, microSD / microSDHC / microSDXC
• Netwerk: RJ45 Gigabit Ethernet (10/100/1000 Mbps)
• Signaalrichting: USB Type-C™ / Thunderbolt™ → video, data, netwerk
• HDMI-versie: HDMI™ 1.4 High Speed
• Max. resolutie HDMI: 4K@30Hz
• Max. resolutie VGA: 1920×1080@60Hz
• USB Power Delivery: PD 3.0, tot 100 W
• Voeding: via USB Type-C™ (bus powered of extern)
• Kabellengte: ca. 15 cm
• Kleur: Grijs
• Afmetingen (L×B×H): ca. 110 × 59 × 12 mm

Uitleg gebruikte termen
• USB Type-C™: Omkeerbare connector voor data-, video- en stroomoverdracht.
• DisplayPort Alternate Mode: Technologie waarmee DisplayPort-videosignalen direct via een USB Type-C™ aansluiting worden verzonden.
• Thunderbolt™ 3: Interface via USB-C™ die DisplayPort-signalen en hoge bandbreedte ondersteunt.
• USB 3.2 Gen 1×1: USB-standaard met een maximale datasnelheid van 5 Gbit/s via één datalane.
• USB Power Delivery (PD): Standaard voor het leveren en doorgeven van elektrisch vermogen via USB-C™.
• BC1.2: USB Battery Charging specificatie voor verhoogde laadstroom.
• Gigabit Ethernet: Netwerkverbinding met een maximale snelheid van 1000 Mbps.
