Jack stekker

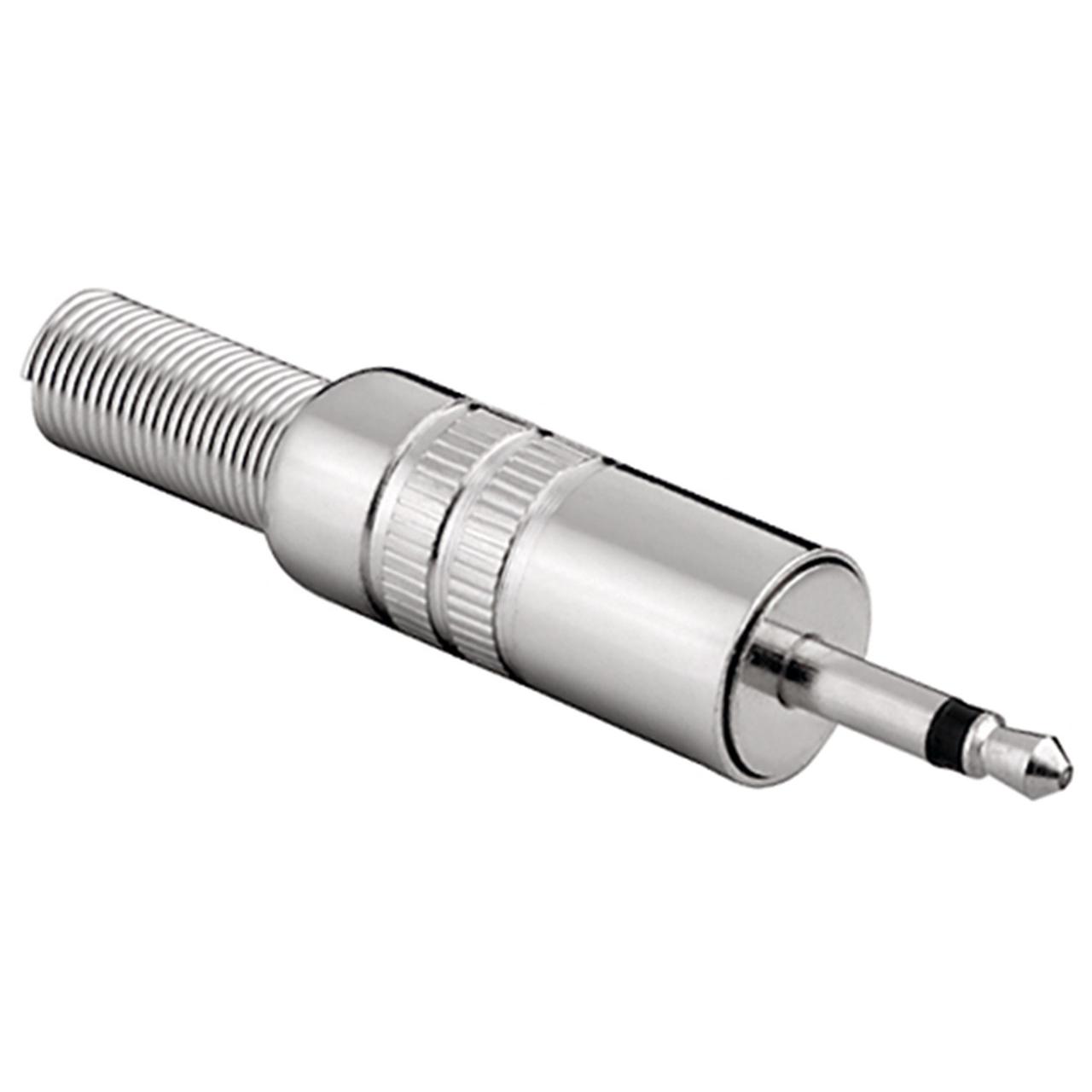

Deze 3,5 mm jack stekker van GOOBAY wordt gebruikt voor het monteren van een 3,5 mm mono audioverbinding op een kabel. De connector is geschikt voor soldeermontage en kan worden gebruikt voor het maken of repareren van audiokabels.
De stekker is voorzien van een 3,5 mm jack male aansluiting met een 2-polige configuratie. Hierdoor wordt één audiosignaal via de connector verzonden.
De connector heeft een robuuste metalen behuizing van vernikkeld messing met trekontlasting. Deze constructie beschermt de kabel tegen mechanische belasting en vermindert de kans op kabelbreuk.
De stekker is bedoeld voor kabelmontage en soldeertoepassingen en wordt voornamelijk gebruikt in hobby-, werkplaats- en reparatietoepassingen.

Specificaties
Merk: GOOBAY
Type product: jack stekker voor soldeermontage
Audiotype: analoge audioverbinding
Connector: 3,5 mm jack male
Connector type: TS (2-polig)
Mono / stereo: mono
Montage: soldeerverbinding
Behuizing: vernikkeld messing
Kabeltrekontlasting: ja
Aantal: per stuk
Keurmerken: CE, RoHS, REACH, WEEE

Toelichting
3,5 mm jack: een veelgebruikte audio-connector voor AUX-verbindingen en draagbare audioapparatuur. Deze aansluiting wordt toegepast op smartphones, tablets, laptops en diverse audioapparaten.
TS jack (Tip-Sleeve): een jack-configuratie met twee contactpunten die wordt gebruikt voor mono-audiosignalen.
Soldeermontage: een montagewijze waarbij de kabeladers direct aan de connector worden gesoldeerd om een elektrische verbinding te maken.

Montage benodigdheden
Voor het monteren van deze jack stekker kan gebruik worden gemaakt van losse audiokabels. Geschikte kabels vindt u hier:
Bekijk losse jack kabels voor montage
Voor het solderen van de connector kan gebruik worden gemaakt van een soldeerbout:
Bekijk soldeerbouten voor montage

Toepassingen
• Repareren van 3,5 mm audiokabels
• Zelf maken van mono audiokabels
• Gebruik bij hobby- en werkplaatsprojecten
• Aansluiten van audioapparatuur met 3,5 mm aansluiting

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Mono-audio: een audiosysteem waarbij één audiokanaal wordt gebruikt.
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.

Uitleg keurmerken
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.
RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.
WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
