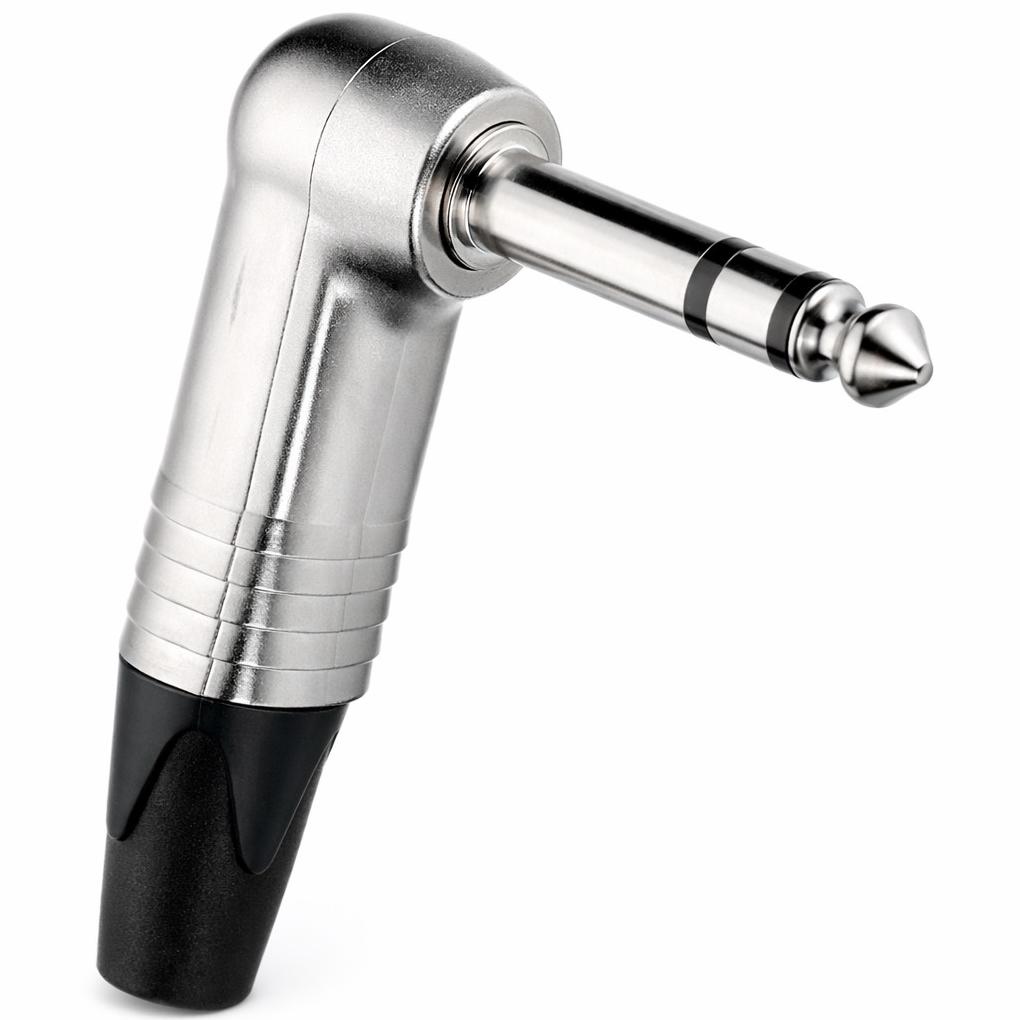

Deze 6,3 mm jack stekker van NEUTRIK wordt gebruikt voor het monteren van een 6,3 mm stereo audioverbinding op een kabel. De connector is geschikt voor soldeermontage en wordt veel toegepast in professionele audio-installaties. :contentReference[oaicite:0]{index=0}

De stekker is voorzien van een 6,3 mm jack male aansluiting met een 3-polige configuratie. Hierdoor worden twee audiosignalen via de connector verzonden: een linker- en rechterkanaal.

De connector is haaks uitgevoerd, waardoor de kabel onder een hoek wordt aangesloten. Dit vermindert kabelbelasting en maakt de stekker geschikt voor gebruik in compacte audio-opstellingen.

De metalen behuizing en de kabeltrekontlasting met chuck-mechanisme zorgen voor een stevige kabelbevestiging en een duurzame mechanische constructie. :contentReference[oaicite:1]{index=1}

Deze professionele jack stekker wordt veel gebruikt bij gitaar- en instrumentkabels, audio snakes, versterkers, luidsprekers en mengpanelen. :contentReference[oaicite:2]{index=2}



Specificaties

Merk: NEUTRIK

Type product: jack stekker voor soldeermontage

Audiotype: analoge audioverbinding

Connector: 6,3 mm jack male (haaks)

Connector type: TRS (3-polig)

Mono / stereo: stereo

Montage: soldeerverbinding

Behuizing: metaal

Contactafwerking: vernikkeld

Kabeldiameter: geschikt voor kabel Ø 4 – 7 mm

Maximale draadsectie: ca. 1 mm²

Temperatuurbereik: -20 °C tot +65 °C

Aantal: per stuk

Keurmerken: CE, RoHS, REACH, WEEE



Toelichting

6,3 mm jack: een audio-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten, versterkers en studio-installaties.

TRS jack (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten waarmee twee audiosignalen worden verzonden voor stereo-audio.

Haakse jack stekker: een connector waarbij de kabel onder een hoek wordt aangesloten, wat handig is bij beperkte ruimte of om kabelbelasting te verminderen.

Soldeermontage: een montagewijze waarbij de kabeladers direct aan de connector worden gesoldeerd om een elektrische verbinding te maken.



Montage benodigdheden

Voor het monteren van deze jack stekker kan gebruik worden gemaakt van losse audiokabels. Geschikte kabels vindt u hier:

Bekijk losse jack kabels voor montage

Voor het solderen van de connector kan gebruik worden gemaakt van een soldeerbout:

Bekijk soldeerbouten voor montage



Toepassingen

• Repareren van 6,3 mm audiokabels

• Zelf maken van stereo audiokabels

• Aansluiten van muziekinstrumenten op versterkers

• Gebruik bij professionele audio- en studio-installaties



Soorten jack-connectoren

6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur, muziekinstrumenten en studio-installaties.

3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones, laptops, tablets en draagbare audioapparaten.

2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets, portofoons en gespecialiseerde audioapparatuur.



Uitleg jack-configuraties

TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.

TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.

TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.



Uitleg audiosignalen

Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.

Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.



Uitleg keurmerken

CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieubescherming.

RoHS: Europese richtlijn die het gebruik van gevaarlijke stoffen zoals lood, kwik en cadmium beperkt.

REACH: Europese regelgeving voor registratie en controle van chemische stoffen in producten.

WEEE: richtlijn voor inzameling en recycling van elektrische en elektronische apparatuur.
