Jack chassisdeel

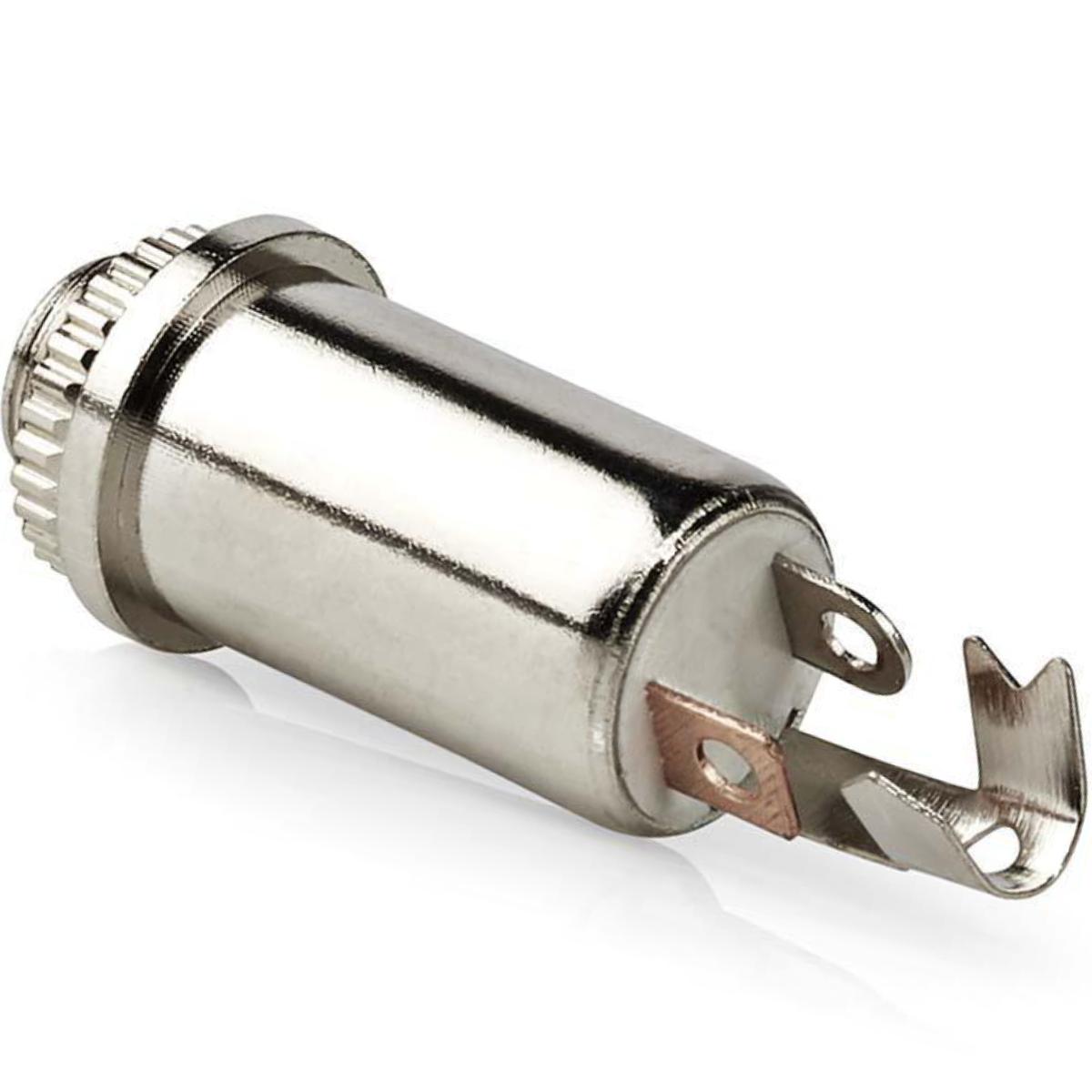

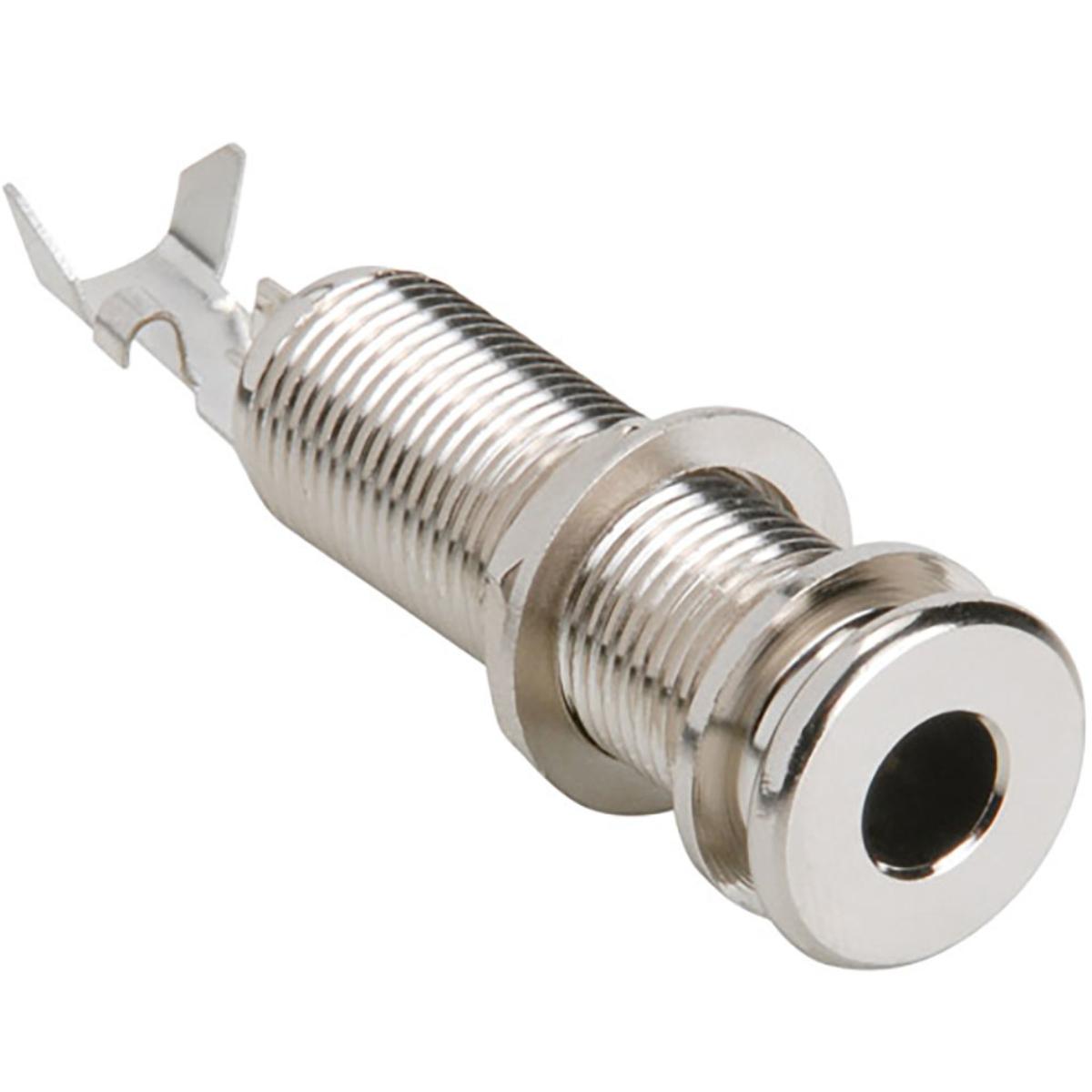

Deze 3,5 mm jack chassis aansluiting wordt gebruikt voor het monteren van een 3,5 mm stereo audioaansluiting in een paneel, apparaat of behuizing. De connector is geschikt voor paneelmontage en wordt aangesloten via soldeercontacten.
De aansluiting is voorzien van een 3,5 mm jack female connector met een 3-polige configuratie. Hierdoor worden twee audiosignalen via de aansluiting verzonden: een linker- en rechterkanaal.
De connector is uitgevoerd met een metalen behuizing en beschikt over drie soldeerbare aansluitpunten voor montage in audioapparatuur en elektronische apparaten.

Specificaties
Type product: jack chassis aansluiting
Audiotype: analoge audioverbinding
Connector 1: 3,5 mm jack female
Connector 2: soldeer
Connector type: TRS (3-polig)
Mono / stereo: stereo
Montage: paneelmontage / chassismontage
Behuizing: metaal
Kleur: zilver
Aantal: per stuk

Montage benodigdheden
Voor het aansluiten van deze jack chassis aansluiting kan gebruik worden gemaakt van losse audiokabels. Geschikte kabels vindt u hier:
Bekijk losse jack kabels voor montage
Voor het solderen van de connector kan gebruik worden gemaakt van een soldeerbout:
Bekijk soldeerbouten voor montage

Toelichting
3,5 mm jack: een audio-connector die veel wordt gebruikt bij consumentenelektronica zoals smartphones, laptops, hoofdtelefoons en audioapparatuur.
Chassis aansluiting: een connector die bedoeld is om in een paneel of behuizing te worden gemonteerd zodat externe apparaten kunnen worden aangesloten.
TRS jack (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten waarmee twee audiosignalen worden verzonden voor stereo-audio.

Toepassingen
• Paneelmontage van 3,5 mm stereo audioaansluitingen
• Gebruik bij audioapparatuur en hoofdtelefoonuitgangen
• Montage in elektronische apparaten en behuizingen
• Reparatie of vervanging van bestaande jack aansluitingen

Soorten jack-connectoren
6,3 mm jack: een grotere jack-connector die voornamelijk wordt gebruikt bij professionele audioapparatuur en muziekinstrumenten.
3,5 mm jack: een kleinere jack-connector die veel wordt toegepast bij consumentenelektronica zoals smartphones en laptops.
2,5 mm jack: een compacte jack-connector die wordt toegepast bij headsets en gespecialiseerde audioapparatuur.

Uitleg jack-configuraties
TS (Tip-Sleeve): een jack-configuratie met twee contactpunten voor mono-audiosignalen.
TRS (Tip-Ring-Sleeve): een jack-configuratie met drie contactpunten voor stereo-audiosignalen.
TRRS (Tip-Ring-Ring-Sleeve): een jack-configuratie met vier contactpunten waarmee naast stereo-audio ook een microfoonsignaal kan worden verzonden.

Uitleg audiosignalen
Stereo-audio: een audiosysteem waarbij twee afzonderlijke kanalen worden gebruikt: een linker- en rechterkanaal.
Mono-audio: een audiosysteem waarbij slechts één audiokanaal wordt gebruikt.
