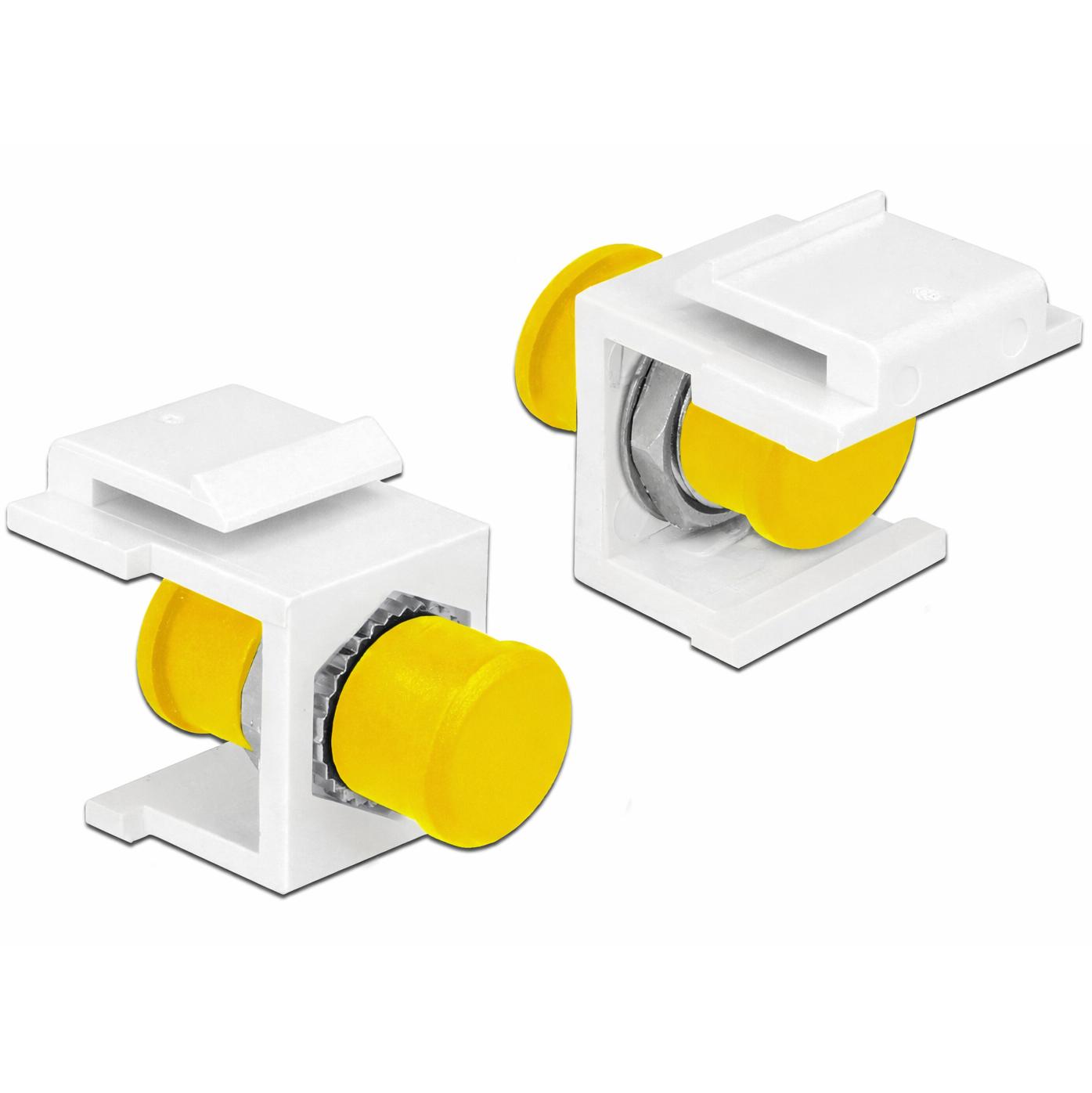

FC Simplex Singlemode keystone

Deze glasvezel keystone module is bedoeld voor het koppelen en verlengen van glasvezelverbindingen binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.
De module is uitgevoerd met een FC simplex female naar FC simplex female aansluiting en wordt toegepast als passieve glasvezelkoppeling in patchpanelen, wandcontactdozen en opbouwdozen met keystone-opening.
Dankzij de gestandaardiseerde keystone afmetingen is de module geschikt voor snap-in montage in standaard keystone-poorten.
De geïntegreerde zirconia keramische alignment sleeve zorgt voor nauwkeurige uitlijning van de glasvezelkernen en een stabiele, lage demping bij zowel singlemode als multimode toepassingen.
De koppeling is voorzien van een stofbeschermkap ter bescherming van de ferrule tegen vervuiling.

Voor rack- of wandmontage is deze module geschikt voor gebruik in keystone patchpanelen.

Specificaties
• Type glasvezel keystone module
• Toepassing geschikt voor singlemode en multimode glasvezel
• Aansluiting zijde 1 FC simplex female
• Aansluiting zijde 2 FC simplex female
• Connector configuratie simplex
• Alignment sleeve zirconia keramisch
• Stofbescherming beschermkap aanwezig
• Geschikt voor keystone poorten 19,2 × 14,9 mm
• Montage snap-in bevestiging
• Afmetingen (LxBxH) ca. 24,0 × 16,5 × 21,8 mm
• Paneeloversteek 4 mm voorzijde
• Behuizing kunststof modulebehuizing

IEC-normen
• IEC 61754-13 definitie van FC-connectorinterface

Uitleg van termen
• FC glasvezelconnector met schroefvergrendeling voor stabiele mechanische bevestiging
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Zirconia ferrule keramische precisiehuls voor exacte centrering van glasvezelkernen
• Keystone gestandaardiseerd modulair snap-in formaat voor patchpanelen en wandcontactdozen
• Singlemode glasvezeltype voor lange afstanden met lage demping
• Multimode glasvezeltype voor kortere afstanden binnen gebouwen en datacenters

Algemene uitleg over glasvezel-koppelingen
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters
• LC compacte glasvezelconnector met 1,25 mm ferrule voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• FC glasvezelconnector met schroefvergrendeling
