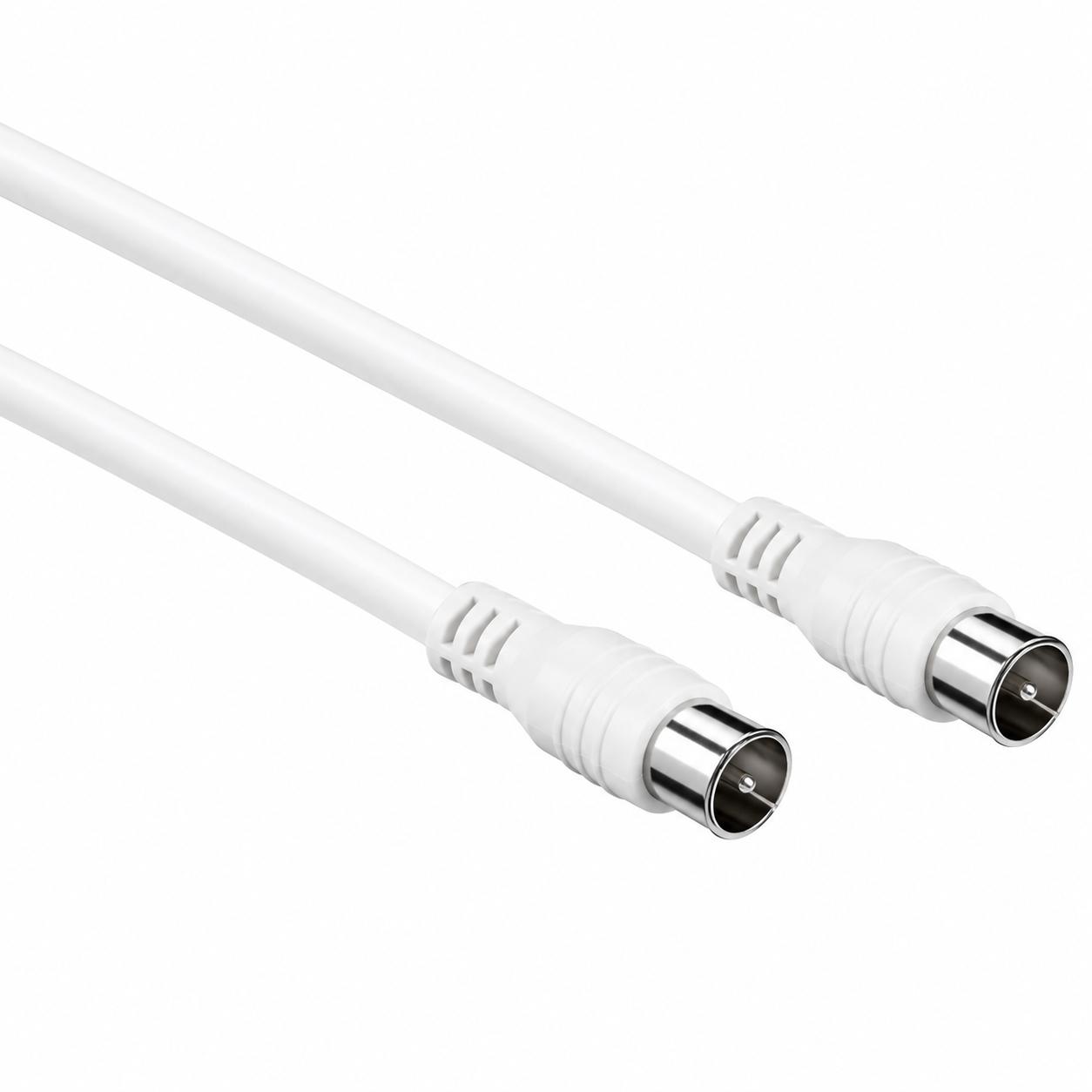

F-quick connector kabel

Deze coaxkabel met F-Quick connector naar F-Quick connector is bedoeld voor de overdracht van digitale SD- en HDTV-signalen binnen satelliet- en kabelinstallaties met een karakteristieke impedantie van 75 Ω.
De kabel is uitgevoerd als dubbel afgeschermde coaxkabel met een afschermingsmaat van 80 dB ter beperking van elektromagnetische storingen.
Dankzij de Quick-connector kan de kabel worden aangesloten door deze op de aansluiting te drukken in plaats van vast te schroeven.
De connectoren zijn voorzien van vernikkelde, nauwkeurig passende contacten en zijn aan beide zijden gegoten uitgevoerd voor bescherming tegen stof, vuil en mechanische belasting.

Specificaties & kenmerken
• Merk GOOBAY
• Aansluiting 1 F-connector (Quick)
• Aansluiting 2 F-connector (Quick)
• Kabeltype coaxkabel
• Karakteristieke impedantie 75 Ω
• Afscherming 2-voudig
• Afscherming type 1 aluminium folie
• Afscherming type 2 aluminium vlechtwerk (112x)
• Afschermingsmaat 80 dB
• Binnengeleider CCS
• Binnengeleider diameter Ø 0,5 mm
• Buitendiameter ca. 5,3 mm
• Mantel PVC
• Kleur wit
• Keurmerken CE, WEEE

Uitleg van gebruikte termen
F-Quick connector coaxconnector met push-on bevestiging die zonder schroefdraad kan worden aangesloten.
Dubbel afgeschermd kabelconstructie met twee lagen afscherming ter vermindering van storingsinvloeden (EMI/RFI).
Aluminium folie eerste afschermlaag rondom de binnengeleider voor vrijwel volledige dekking tegen hoogfrequente storingen.
Aluminium vlechtwerk (112x) gevlochten metalen afschermlaag rondom de folie. Het getal 112x geeft het aantal gevlochten draden aan en zorgt voor verhoogde mechanische sterkte en verbeterde afscherming.
CCS koperbekleed staal; stalen kern met koperen coating voor signaalgeleiding en mechanische stabiliteit.
80 dB afschermingsmaat geeft aan in welke mate de kabel beschermd is tegen externe storingen; een hogere dB-waarde betekent betere afscherming.
