5G antenne

Deze multiband antenne is bedoeld voor het ontvangen en verzenden van radiosignalen voor mobiele datacommunicatie, satellietnavigatie en draadloze netwerken. De antenne combineert meerdere antennes in één behuizing en ondersteunt GNSS, 5G / LTE MIMO en WLAN MIMO.

De antenne bevat vijf afzonderlijke zend- en ontvangstmodules. Een GNSS patch antenne ontvangt satellietsignalen van GPS, GALILEO en GLONASS. Twee PCB-antennes werken in MIMO-modus voor 5G en LTE communicatie. Twee andere PCB-antennes werken eveneens in MIMO-modus voor WLAN dualband verbindingen.

Daarnaast ondersteunt de antenne verschillende draadloze standaarden zoals GSM, UMTS, Bluetooth, ZigBee, Z-Wave en LoRa. Hierdoor kan de antenne worden gebruikt voor routers, gateways, voertuigen, IoT-systemen en industriële communicatietoepassingen.

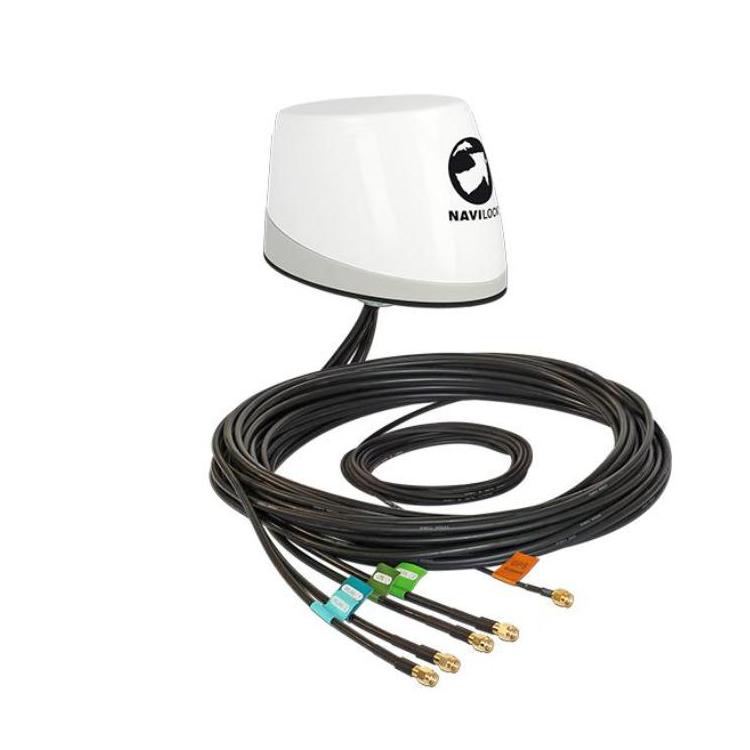

De antenne is voorzien van 5 RP-SMA plug (male) connectoren en is ontworpen voor dakmontage. De robuuste behuizing met IP67 beschermingsklasse maakt gebruik buitenshuis mogelijk.

Specificaties
Connectoren
• Connector 5 x RP-SMA plug

GNSS GPS / GALILEO / GLONASS
• Frequentiebereik GPS / GALILEO L1: 1.5754200 GHz
• Frequentiebereik GLONASS G1: 1.6025625 – 1.6155000 GHz
• Antenneversterking 4 dBi
• VSWR < 2
• Impedantie 50 Ohm
• Polarisatie RHCP

LNA GNSS
• Frequentiebereik GPS / GALILEO L1: 1.5754200 GHz
• Frequentiebereik GLONASS L1: 1.6025625 – 1.6155000 GHz
• Versterking 30 dBi
• Voedingsspanning 3.3 – 5.0 V
• Stroomverbruik 17 mA
• VSWR < 2
• Impedantie 50 Ohm
• Polarisatie lineair
• Kabeltype RG-174
• Kabeldemping 2.06 dB @ 2.4 GHz per meter
• Kabeldemping 3.45 dB @ 6.0 GHz per meter

5G / LTE MIMO
• Frequentiebereik 698 – 960 MHz
• Frequentiebereik 1.710 – 2.170 GHz
• Frequentiebereik 2.500 – 2.600 GHz
• Frequentiebereik 3.400 – 3.800 GHz
• Ondersteunde standaarden GSM / UMTS / ZigBee / Z-Wave / LoRa
• Antenneversterking 3.4 – 4 dBi
• Zendvermogen 5 W
• VSWR < 3
• Impedantie 50 Ohm
• Polarisatie lineair
• Kabeltype CFD200
• Kabeldemping 0.55 dB @ 2.4 GHz per meter
• Kabeldemping 0.86 dB @ 5.7 GHz per meter

WLAN MIMO dualband
• Frequentiebereik 2.400 – 2.483 GHz
• Frequentiebereik 5.150 – 5.850 GHz
• Ondersteunde standaarden Bluetooth / ZigBee
• Antenneversterking 4 dBi
• Zendvermogen 1 W
• VSWR < 3
• Impedantie 50 Ohm
• Polarisatie lineair
• Kabeltype CFD200
• Kabeldemping 0.55 dB @ 2.4 GHz per meter
• Kabeldemping 0.86 dB @ 5.7 GHz per meter

Algemeen
• Bedrijfstemperatuur −40 °C – 80 °C
• Behuizing PC-540 PC/ABS Alloy
• Kabellengte 3 m
• Kabelkleur zwart
• Beschermingsklasse IP67
• Afmetingen ca. 160 × 106 × 102 mm

Uitleg van gebruikte termen
GNSS
GNSS (Global Navigation Satellite System) is een verzamelnaam voor satellietnavigatiesystemen zoals GPS, GALILEO en GLONASS.

MIMO
MIMO (Multiple Input Multiple Output) gebruikt meerdere antennes tegelijk om datasnelheid en signaalstabiliteit te verbeteren.

LNA
LNA (Low Noise Amplifier) is een versterker die zwakke satellietsignalen versterkt met minimale ruis.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

Polarisatie
Polarisatie beschrijft de richting van het elektromagnetische veld van een radiosignaal.

RP-SMA
RP-SMA is een variant van de SMA coaxconnector die vaak wordt gebruikt voor WLAN en RF-apparatuur.

Coaxkabel
Een coaxkabel is een kabeltype dat speciaal is ontworpen voor het transporteren van hoogfrequente RF-signalen.

IP67
IP67 betekent dat een apparaat volledig stofdicht is en tijdelijk waterdicht.
