Carte PCI Express

Cette carte PCI Express est destinée à étendre un PC avec une connexion de stockage NVMe M.2 interne
Cette carte d'extension PCI Express ajoute un slot M.2 Key M interne pour les modules de stockage NVMe. La carte prend en charge plusieurs spécifications de format M.2 et dispose d'une solution de refroidissement intégrée et d'un éclairage LED pour le montage dans les ordinateurs de bureau.

Application
La carte PCI Express est destinée aux ordinateurs de bureau dotés d'un slot PCI Express libre qui souhaitent ajouter ou déplacer du stockage NVMe M.2. La carte prend en charge différentes longueurs de modules M.2 et convient pour une utilisation comme disque de démarrage, à condition que le système le prenne en charge.

Construction et caractéristiques

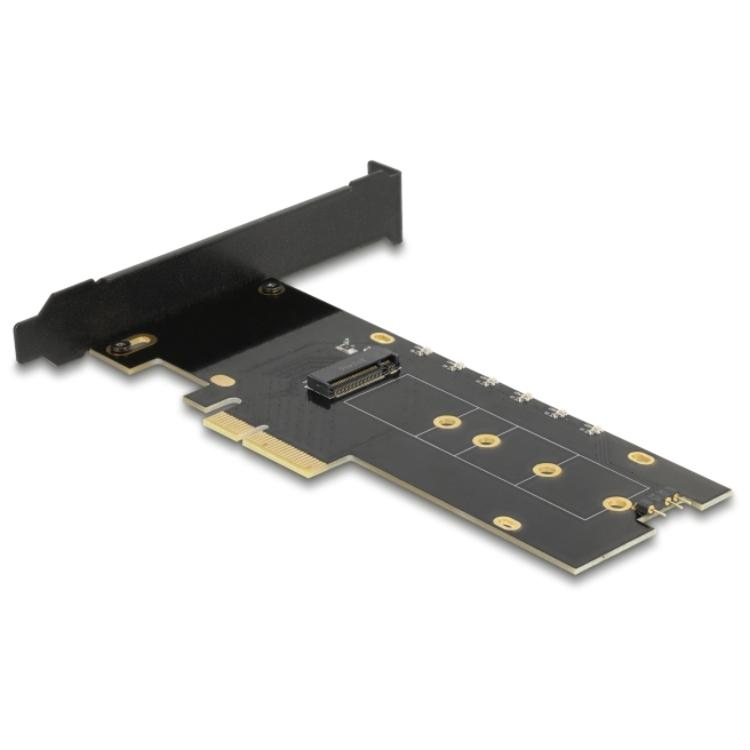

La carte est équipée d'un slot M.2 Key M interne et communique via une interface PCI Express x4. Un dissipateur thermique fourni assure la dissipation de la chaleur du module M.2. La carte dispose d'un éclairage LED intégré qui peut être connecté à la carte mère via une connexion à 3 broches. La construction prend en charge les modules M.2 construits sur un ou deux côtés dans la hauteur spécifiée.

Spécifications
• Type de produit : Carte d'extension PCI Express (M.2 NVMe)
• Connexion interne : 1 x slot M.2 Key M (67 broches)
• Formats M.2 pris en charge : 2280, 2260, 2242, 2230
• Clés prises en charge : Key M, Key B+M (basé sur PCIe)
• Interface : PCI Express x4 v4.0
• Support NVMe : oui
• Démarrage possible : oui (selon le système)
• Hauteur maximale du module : environ 1,5 mm (modules double face pris en charge)
• Refroidissement : dissipateur thermique
• Éclairage LED : 6 LEDs
• Connexion LED : 3 broches (5 V)
• Systèmes d'exploitation : Windows 8.1, 10 (32/64 bits), noyau Linux 4.6.4 ou supérieur

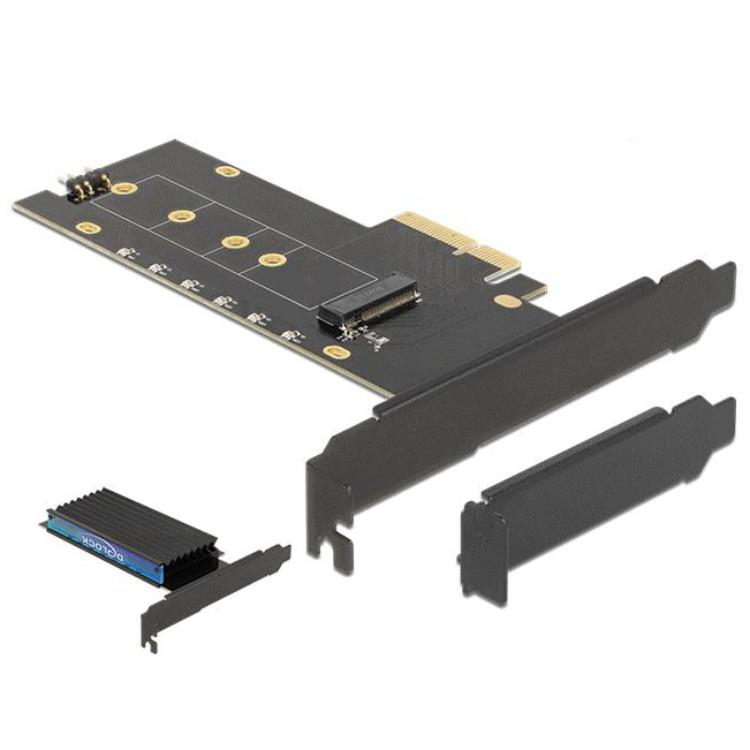

Contenu de l'emballage
• Carte d'extension PCI Express M.2
• Support de faible profil
• Dissipateur thermique
• Panneau en plastique transparent
• 4 x pad thermoconducteur
• Câble de connexion LED (environ 45 cm)
• Matériel de montage
• Tournevis
• Manuel

Explication des termes utilisés
• PCI Express : interface d'extension interne pour les ordinateurs de bureau.
• M.2 NVMe : interface de stockage pour les disques SSD rapides basés sur PCIe.
• Key M : clé M.2 physique pour les modules de stockage PCIe.
• Dissipateur thermique : corps de refroidissement pour la dissipation de chaleur des composants électroniques.
• NVMe : protocole pour un accès rapide au stockage non volatile via PCIe.
