Prise jack

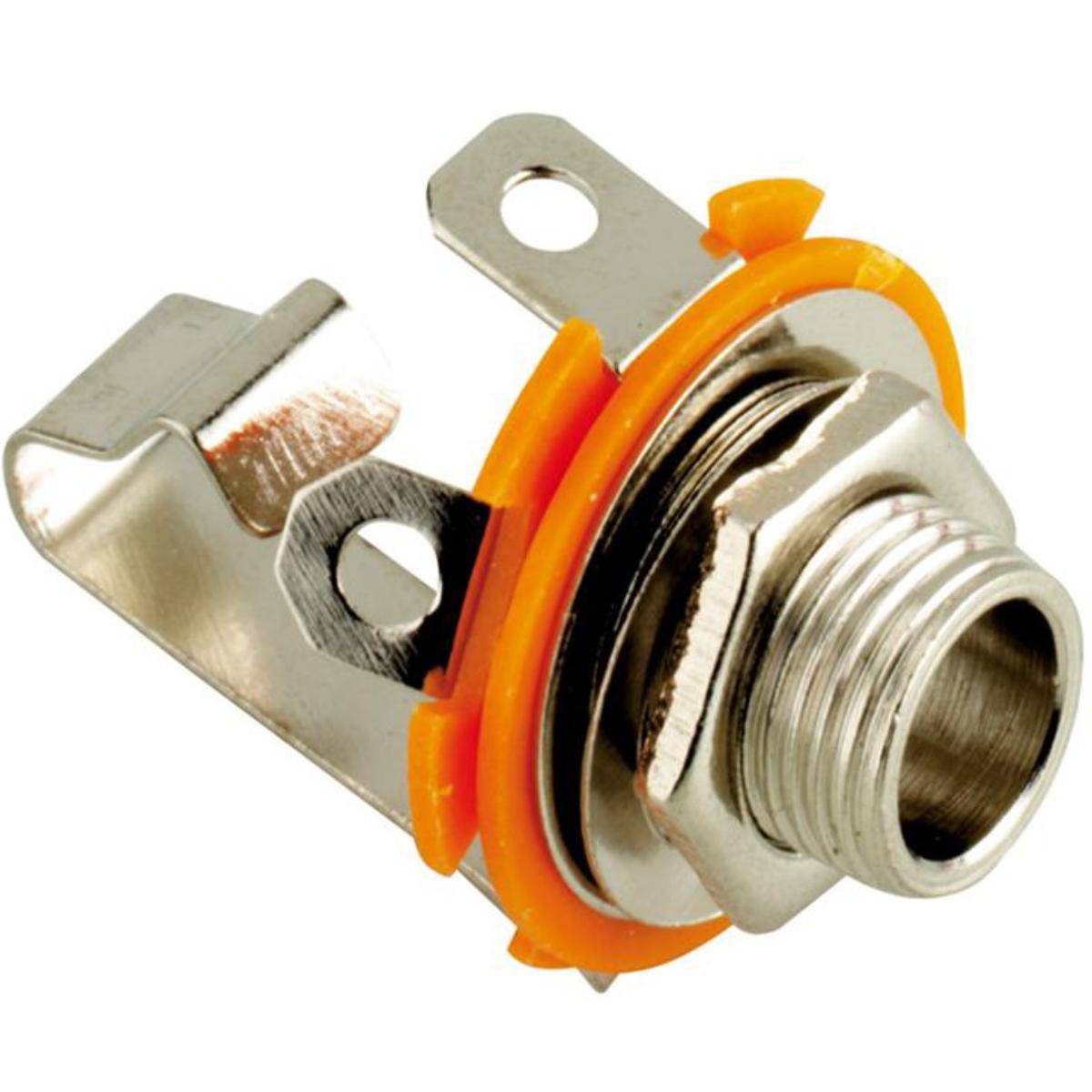

Cette prise jack chassis 6,3 mm est utilisée pour monter une prise audio mono 6,3 mm dans un panneau, un appareil ou un boîtier. Le connecteur est adapté au montage en panneau et est connecté via des contacts à souder.
La prise est équipée d'un connecteur femelle jack 6,3 mm avec une configuration 2 pôles. Ceci permet de transmettre un seul signal audio (mono) via la prise.
Le connecteur possède deux points de connexion soudables et une connexion non commutée. Le boîtier métallique assure une connexion robuste et durable pour le montage dans les équipements audio.

Spécifications
Type de produit: prise jack chassis
Code produit: 1039
Type audio: connexion audio analogique
Connecteur 1: jack femelle 6,3 mm
Connecteur 2: soudure
Type de connecteur: TS (2 pôles)
Mono / stéréo: mono
Contact de commutation: non
Montage: montage en panneau / montage châssis
Boîtier: métal
Couleur: argent
Quantité: par pièce

Matériel de montage
Pour connecter cette prise jack chassis, des câbles audio séparés peuvent être utilisés. Vous trouverez les câbles appropriés ici :
Voir les câbles jack séparés pour le montage
Pour souder le connecteur, un fer à souder peut être utilisé :
Voir les fers à souder pour le montage

Explication
Jack 6,3 mm: un connecteur audio principalement utilisé dans les équipements audio professionnels, les instruments de musique et les installations de studio.
Prise châssis: un connecteur destiné à être monté dans un panneau ou un boîtier afin de pouvoir connecter des appareils externes.
Jack TS (Tip-Sleeve): une configuration de jack à deux points de contact qui transmet un seul signal audio mono.

Applications
• Montage en panneau de prises audio mono 6,3 mm
• Utilisation sur amplificateurs et haut-parleurs
• Montage dans les tables de mixage et les équipements audio
• Réparation ou remplacement de prises jack existantes

Types de connecteurs jack
Jack 6,3 mm: un connecteur jack plus grand, principalement utilisé dans les équipements audio professionnels, les instruments de musique et les installations de studio.
Jack 3,5 mm: un connecteur jack plus petit, largement utilisé dans l'électronique grand public comme les smartphones et les ordinateurs portables.
Jack 2,5 mm: un connecteur jack compact utilisé pour les casques et les équipements audio spécialisés.

Explication des configurations de jack
TS (Tip-Sleeve): une configuration de jack à deux points de contact pour les signaux audio mono.
TRS (Tip-Ring-Sleeve): une configuration de jack à trois points de contact pour les signaux audio stéréo.
TRRS (Tip-Ring-Ring-Sleeve): une configuration de jack à quatre points de contact qui permet de transmettre un signal de microphone en plus de l'audio stéréo.

Explication des signaux audio
Audio mono: un système audio utilisant un seul canal audio.
Audio stéréo: un système audio utilisant deux canaux distincts : un canal gauche et un canal droit.
