Panneau de raccordement SC

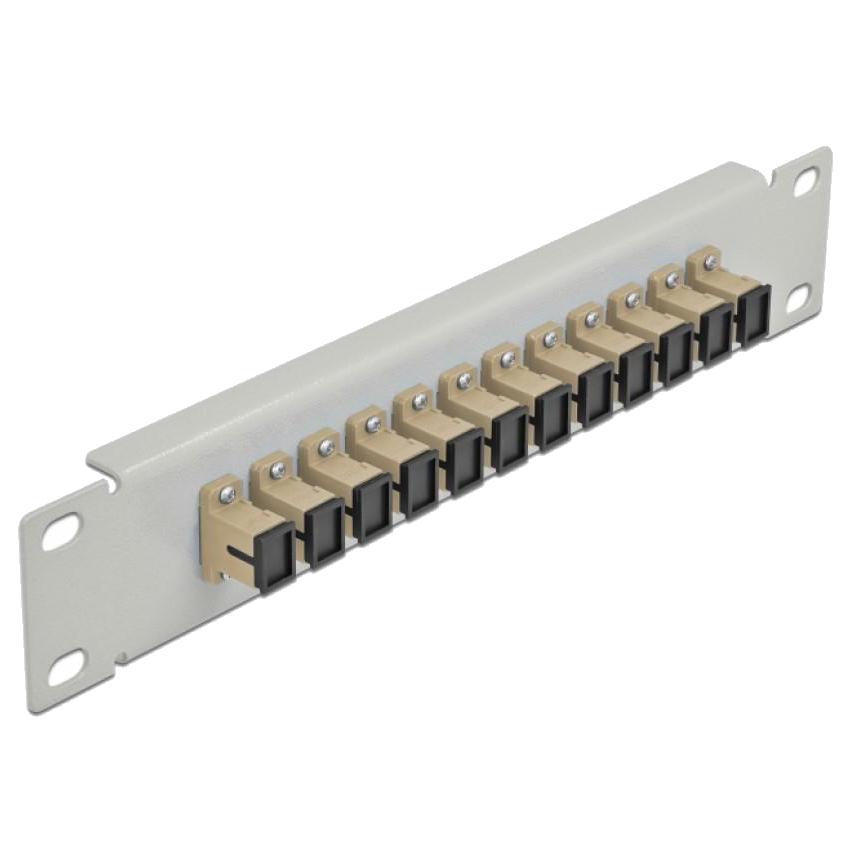

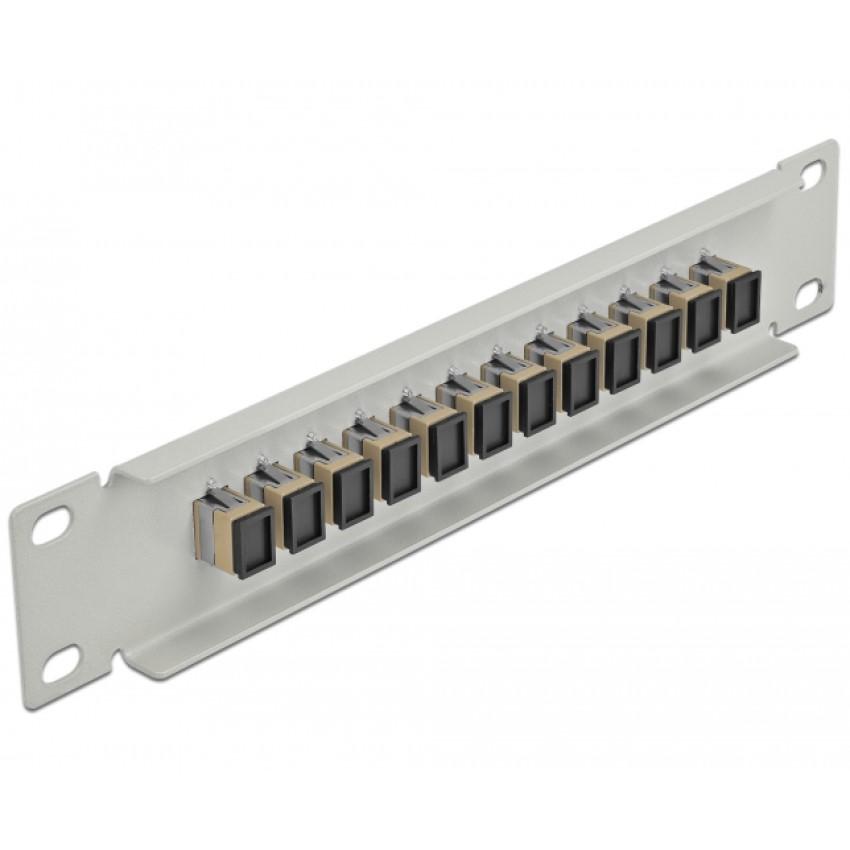

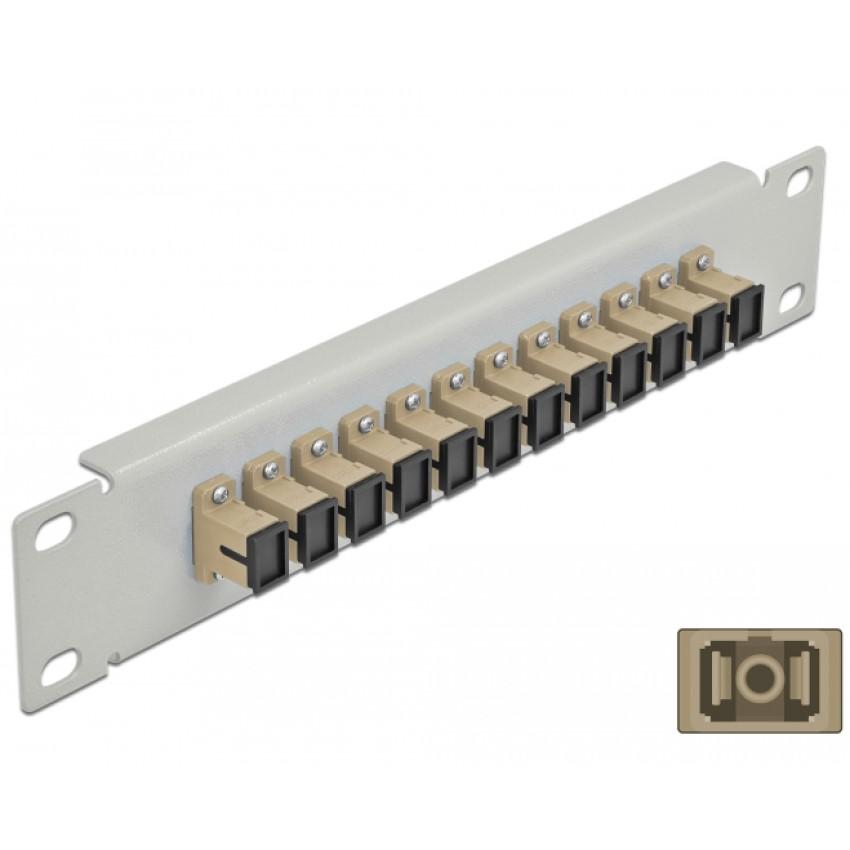

Ce panneau de brassage fibre optique est conçu pour être monté dans une armoire réseau 10 pouces et occupe 1U de hauteur de rack. Le panneau est équipé de 12 coupleurs fibre optique SC Simplex et est utilisé comme point de connexion passif pour les connexions fibre optique multimode.

Application
Ce panneau de brassage est utilisé pour interconnecter et organiser les câbles fibre optique multimode dans une configuration de rack de 10 pouces. Les coupleurs SC Simplex permettent de connecter directement des connecteurs fibre optique entre eux via un coupleur femelle-femelle.

Construction et caractéristiques
Le panneau se compose d'un boîtier métallique avec des coupleurs SC Simplex intégrés. Les coupleurs sont équipés d'une bague en céramique pour un alignement précis des cœurs de fibre optique. Les ports inutilisés peuvent être fermés avec des capuchons anti-poussière pour les protéger de la contamination.

Spécifications
• Type : panneau de brassage fibre optique
• Format de rack : 10 pouces
• Hauteur : 1U
• Nombre de ports : 12
• Connecteurs : SC Simplex femelle > SC Simplex femelle
• Type de fibre : multimode OM1 / OM2
• Bague : céramique
• Protection : capuchons anti-poussière par port
• Construction : boîtier métallique
• Dimensions (L x l x H) : 254 x 44 x 10 mm

Explication des termes utilisés
• SC Simplex : connecteur fibre optique avec une seule connexion de fibre par port.
• Multimode : type de fibre optique avec un cœur plus large, adapté aux courtes distances ; OM1 et OM2 indiquent la catégorie de la fibre.
• Bague en céramique : bague de précision assurant un alignement correct des cœurs de fibre optique.
• 10 pouces : format de rack compact pour les petites installations réseau.
• 1U : unité de hauteur dans un rack, où 1U équivaut à 44,45 mm.
