Panneau de raccordement SC

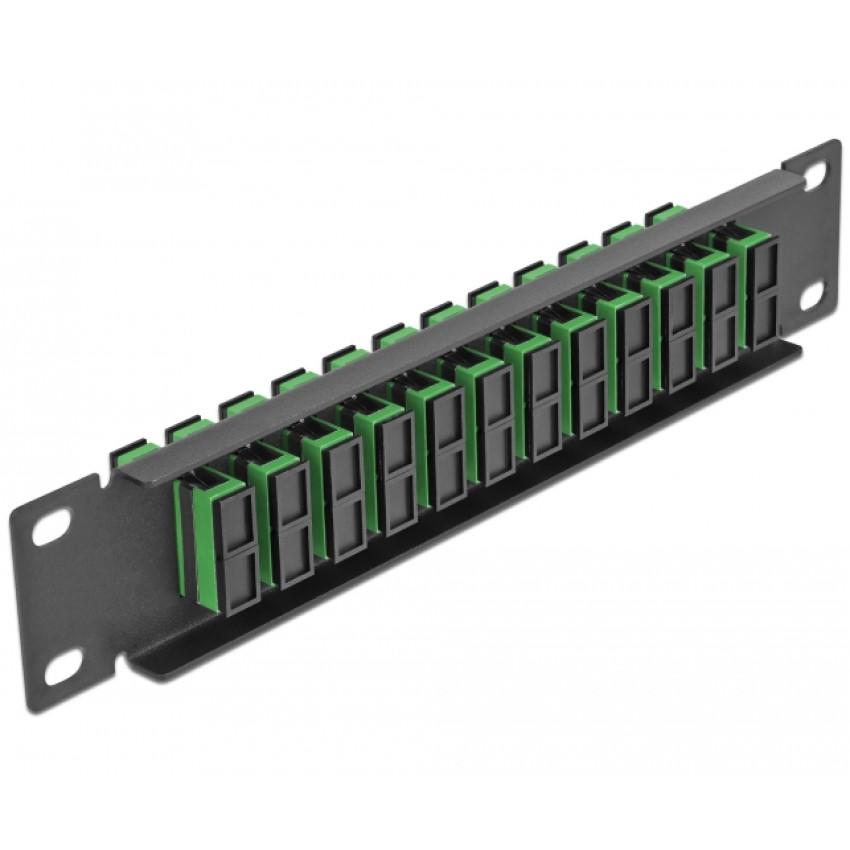

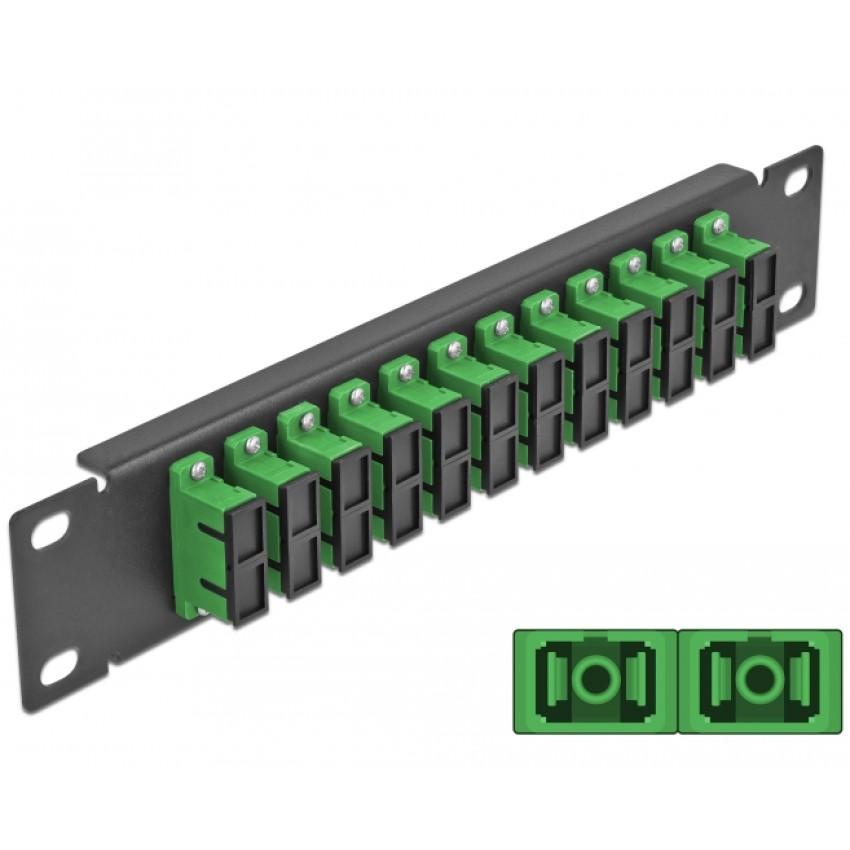

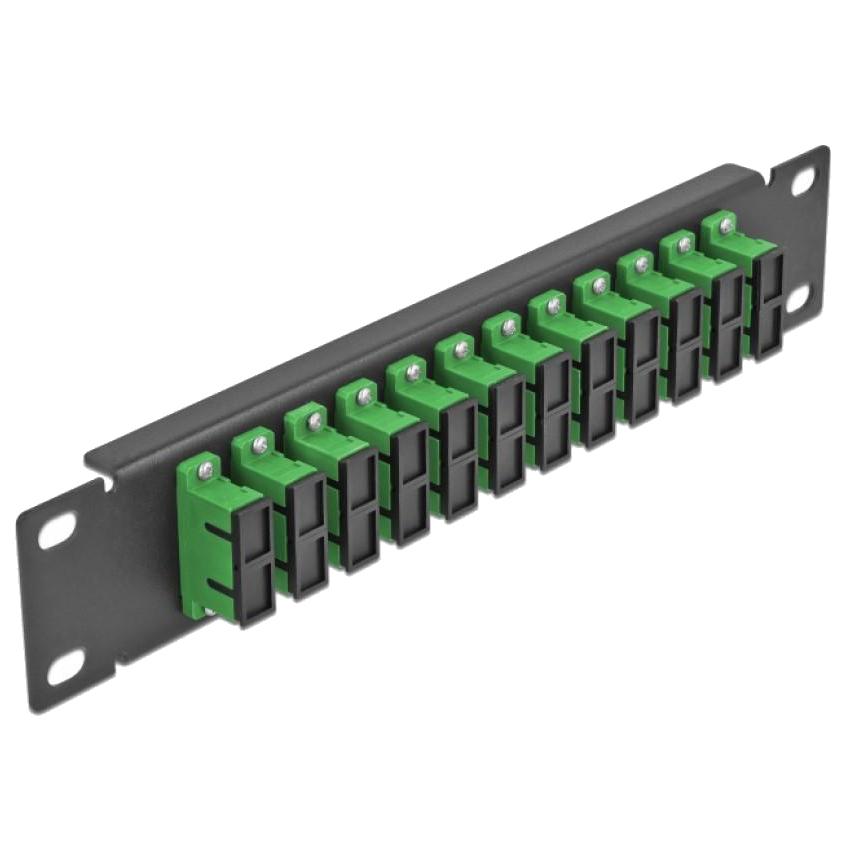

Ce panneau de brassage fibre optique est conçu pour être monté dans une armoire réseau 10 pouces et occupe 1U de hauteur de rack. Le panneau est équipé de 12 coupleurs fibre optique SC Duplex et est utilisé comme point de connexion passif pour les connexions fibre optique monomode.

Application
Ce panneau de brassage est utilisé pour relier et organiser les câbles fibre optique monomode au sein d'une configuration de rack de 10 pouces. Les coupleurs SC Duplex permettent de connecter directement des connecteurs fibre optique entre eux via un coupleur femelle-femelle.

Construction et caractéristiques
Le panneau se compose d'un boîtier métallique avec des coupleurs SC Duplex intégrés. Les coupleurs sont équipés d'une bague en céramique pour un alignement précis des cœurs de fibre optique. Des capuchons anti-poussière protègent les ports inutilisés contre la contamination.

Spécifications
• Type: panneau de brassage fibre optique
• Format de rack: 10 pouces
• Hauteur: 1U
• Nombre de ports: 12
• Connecteurs: SC Duplex femelle > SC Duplex femelle
• Type de fibre: monomode
• Bague: céramique
• Protection: capuchons anti-poussière par port
• Construction: boîtier métallique
• Dimensions (L x l x H): 254 x 44 x 10 mm

Explication des termes utilisés
• SC Duplex: connecteur fibre optique avec deux fibres par port pour des connexions d'émission et de réception simultanées.
• Monomode: type de fibre optique avec un cœur étroit, adapté à la transmission sur de longues distances.
• Bague en céramique: bague de précision qui assure un alignement correct des cœurs de fibre optique.
• 10 pouces: format de rack compact pour les petites configurations réseau.
• 1U: unité de hauteur dans un rack, où 1U équivaut à 44,45 mm.

Contenu du paquet
• 1× panneau de brassage fibre optique
