Panneau de raccordement SC

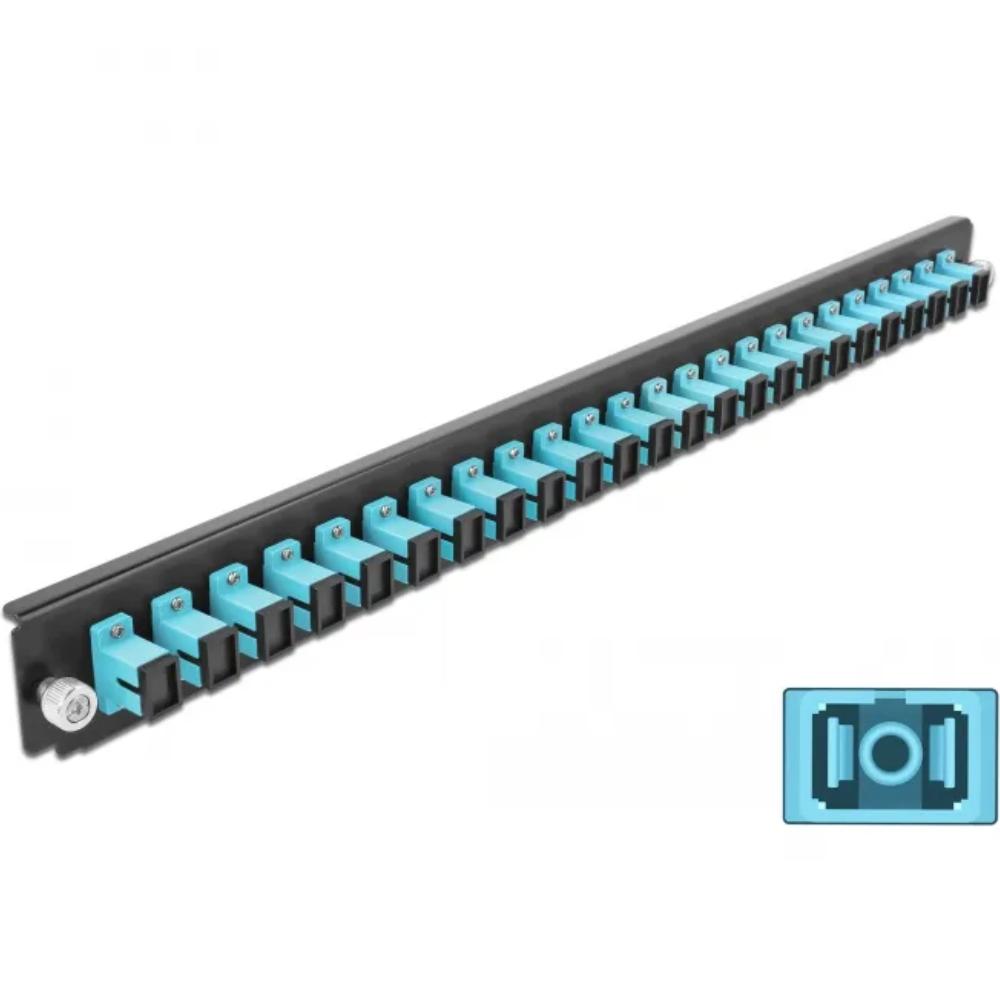

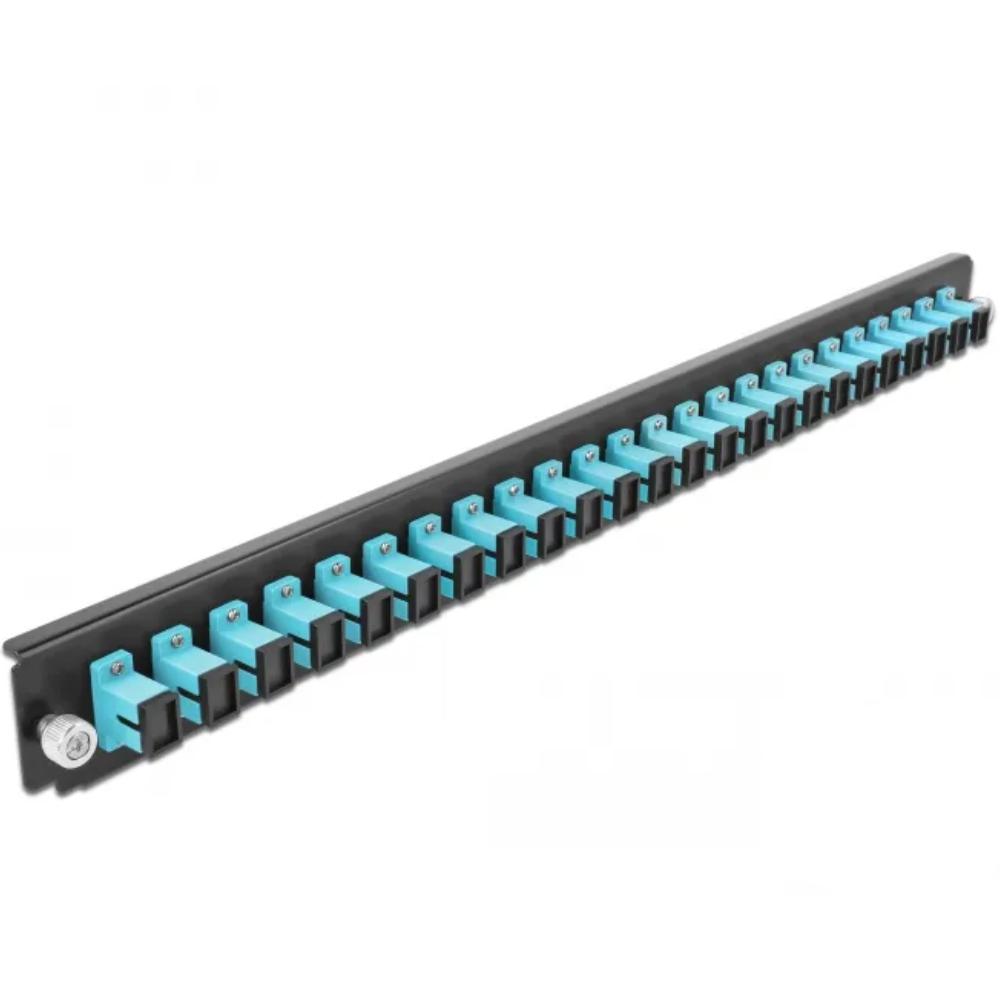

Ce panneau frontal en fibre optique est conçu pour être monté dans une boîte de raccordement 19 pouces et occupe une hauteur de rack de 1U. Le panneau est équipé de 24 coupleurs fibre optique SC Simplex et est utilisé comme point de connexion passif pour les connexions fibre optique avec terminaison fibre individuelle.

Application
Ce panneau frontal est utilisé à l'intérieur d'une boîte de raccordement de 19 pouces pour terminer et interconnecter de manière ordonnée les fibres optiques raccordées. Les coupleurs SC Simplex conviennent aux applications où une fibre optique séparée est utilisée par port.

Construction et caractéristiques
Le panneau se compose d'une plaque frontale métallique avec des coupleurs SC Simplex intégrés. Les coupleurs sont équipés d'une ferrule en céramique de zircone pour un alignement précis des cœurs de fibre optique. Des capuchons de protection empêchent la contamination et les dommages des connexions inutilisées.

Spécifications
• Type: panneau frontal fibre optique pour boîte de raccordement
• Format rack: 19 pouces
• Hauteur: 1U
• Nombre de ports: 24
• Connecteurs: SC Simplex femelle > SC Simplex femelle
• Capacité fibre: 24 fibres optiques
• Ferrule: céramique de zircone
• Protection: capuchons de protection par port
• Construction: panneau frontal métallique
• Dimensions (L x l x H): 439,0 x 39,4 x 19,5 mm

Explication des termes utilisés
• SC Simplex: connecteur fibre optique avec une seule fibre par port. Cette configuration est utilisée pour les connexions simplex où l'émission et la réception se font via des connexions séparées.
• Ferrule en céramique de zircone: pièce de précision qui assure un centrage exact des cœurs de fibre optique, essentiel pour une faible atténuation et une transmission de signal stable.
• 19 pouces: standard de rack international pour les installations réseau et télécom.
• 1U: unité de hauteur dans un rack, où 1U équivaut à 44,45 mm.
