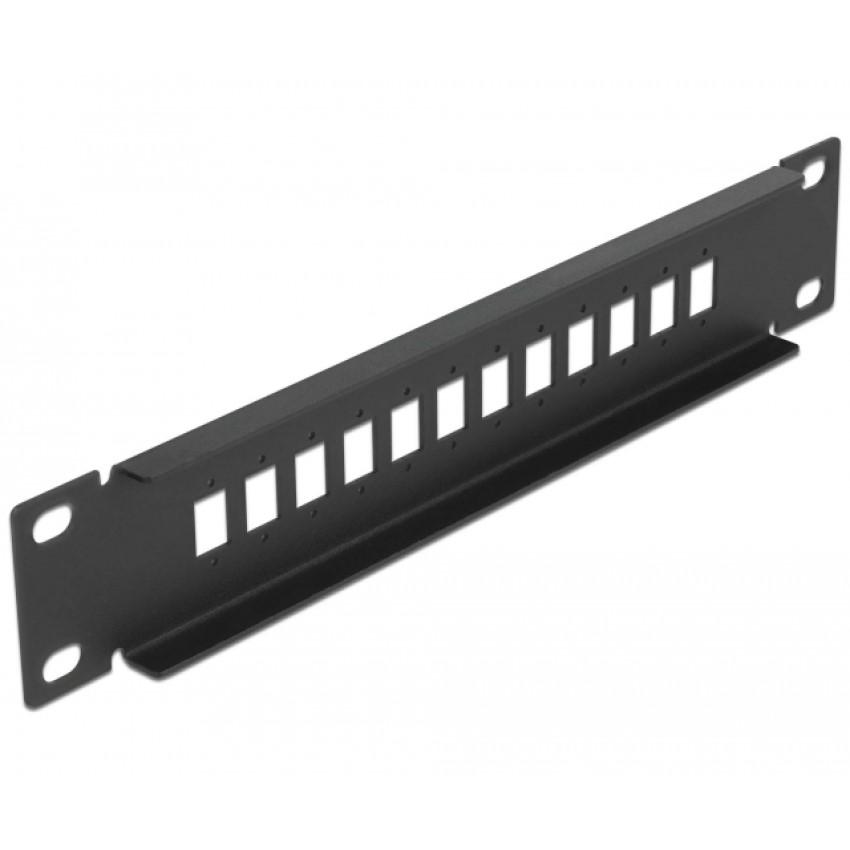

Panneau de raccordement pour fibre optique

Ce panneau de brassage fibre optique est destiné à l'organisation et au montage d'adaptateurs fibre optique dans un environnement rack 10 pouces conformément à la norme ISO IEC 11801.
Le panneau offre de la place pour 12 positions d'adaptateurs pour le montage individuel d'adaptateurs SC simplex ou LC duplex.
Sa conception en tant qu'unité rack 1U (44,45 mm) permet une installation dans une armoire réseau 10 pouces.
Les découpes rectangulaires conviennent aux adaptateurs fibre optique standard et permettent une configuration flexible.

Spécifications
• Type panneau de brassage fibre optique
• Format rack 10 pouces
• Hauteur rack 1U (44,45 mm)
• Nombre de ports 12
• Compatible avec adaptateurs SC simplex et LC duplex
• Découpe 13,2 × 9,6 mm
• Entraxe du trou de vis env. 16,2 mm
• Matériau métal
• Dimensions (L x l x H) env. 254 × 44 × 10 mm

Normes CEI
• IEC 61754 interfaces de connecteurs pour liaisons fibre optique SC et LC

Explication des termes
• Rack 10 pouces support rack compact pour installations réseau et télécom
• 1U unité de hauteur dans un rack (1U = 44,45 mm)
• SC simplex connecteur fibre optique simple pour une connexion à fibre unique
• LC duplex configuration de connecteur fibre optique double pour communication bidirectionnelle
• Position d'adaptateur ouverture de montage pour la pose d'un coupleur fibre optique

Explication générale sur les panneaux de brassage fibre optique
• Les panneaux de brassage sont utilisés pour structurer de manière claire les connexions fibre optique au sein d'un environnement rack
• La conception modulaire rend l'extension et la maintenance faciles
• Le montage en rack assure une distribution réseau centrale et organisée
