Logement

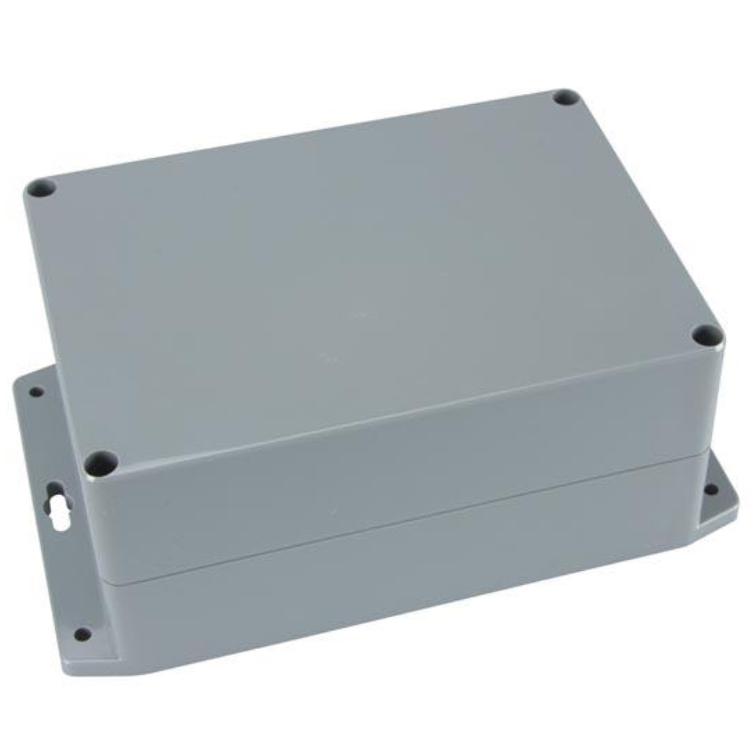

Ce boîtier en plastique de 222 x 146 x 55 millimètres est destiné à la protection et au logement de composants électroniques et de circuits imprimés plus grands dans des applications où une protection contre la poussière et l'eau est requise. Grâce à ses dimensions généreuses et à sa hauteur de 55 millimètres, ce boîtier convient aux appareils électroniques de taille moyenne à grande avec une hauteur supérieure, tels que les alimentations, les modules de commande et les circuits industriels. La bride de montage intégrée permet une fixation facile sur les murs ou les installations. Le boîtier est fabriqué en plastique ABS résistant aux chocs et est équipé d'un joint en néoprène, assurant une étanchéité fiable conformément aux normes IP65 et NEMA 4.

Spécifications
Type : boîtier en plastique avec bride de montage
Dimensions : 222 x 146 x 55 millimètres
Matériau : plastique ABS (résistant aux chocs et aux impacts)
Couleur : gris foncé
Structure : boîtier en 2 parties avec joint et fixation par vis
Indice de protection : IP65 (étanche à la poussière et protégé contre les jets d'eau selon IEC529)
Norme : NEMA 4 (protection contre l'eau et la saleté)
Joint : joint en néoprène
Plage de température : -20 °C à +80 °C
Poids : 407 grammes
Montage : montage vertical de PCB via des fentes internes
Montage du boîtier : montage par bride (pour fixation murale ou sur panneau)
Vis : convient pour vis autotaraudeuses M3 (boîtier) et M2.6 (interne)
Utilisation : intérieur et environnements protégés
Garantie : 5 ans

Construction et structure

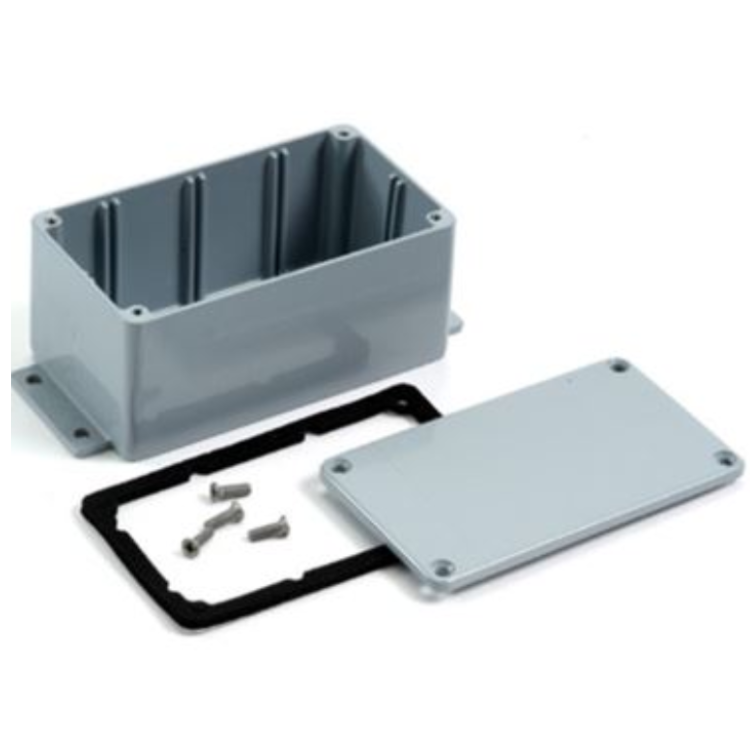

Ce boîtier se compose d'une base et d'un couvercle fixés par des vis. Un joint en néoprène est situé entre les deux parties, assurant une étanchéité à l'eau et à la poussière. La bride de montage intégrée permet une fixation directe sans supports supplémentaires. La construction robuste est adaptée à une utilisation dans des environnements techniques et industriels.

Options de montage
Le boîtier offre diverses options de montage :
- Montage par bride : fixation directe sur les murs, les panneaux ou les installations.
- Montage interne : équipé de fentes et de points de fixation pour les circuits imprimés.
- Conception modifiable : adapté à la création d'ouvertures pour le passage des câbles et les connecteurs.
- Installation étanche : adapté aux applications où une protection contre la poussière et l'humidité est requise.

Applications
Convient notamment pour :
- Électronique industrielle et commandes
- Applications extérieures et semi-extérieures (montage protégé)
- Boîtiers de capteurs et modules de mesure
- IoT et installations techniques
- Télécommunications et traitement du signal

Explication des termes techniques
Plastique ABS : matériau solide et résistant aux impacts, doté de bonnes propriétés mécaniques et d'une bonne isolation électrique.
IP65 : entièrement étanche à la poussière et protégé contre les jets d'eau de toutes les directions.
NEMA 4 : norme pour les boîtiers offrant une protection contre l'eau, la pluie et la saleté.
Joint en néoprène : joint élastique assurant une étanchéité à l'eau et à la poussière.
Bride de montage : bord de fixation intégré permettant de monter facilement le boîtier.
PCB (Printed Circuit Board) : circuit imprimé sur lequel les composants électroniques sont montés et connectés électriquement.
