Logement

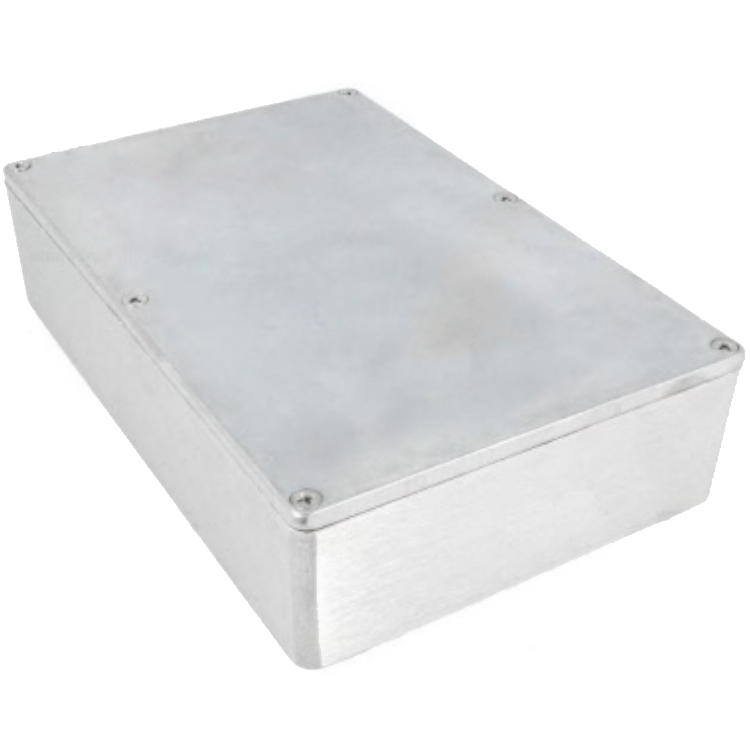

Cette boîtier en aluminium de 171 x 121 x 55 millimètres est conçu pour protéger et loger des composants électroniques sensibles et des cartes de circuits imprimés dans des applications industrielles et techniques. Grâce à ses dimensions généreuses et une hauteur de 55 millimètres, ce boîtier est adapté aux appareils électroniques de taille moyenne à grande avec un montage plus élevé, tels que les alimentations, les modules de commande et les circuits industriels. L'utilisation d'un alliage d'aluminium assure une excellente protection mécanique et un blindage EMI et RFI efficace, minimisant ainsi les interférences. Le boîtier est conforme aux normes IP65 et NEMA 4 et offre une protection fiable contre la poussière et l'eau.

Spécifications
Type: boîtier en aluminium (étanche)

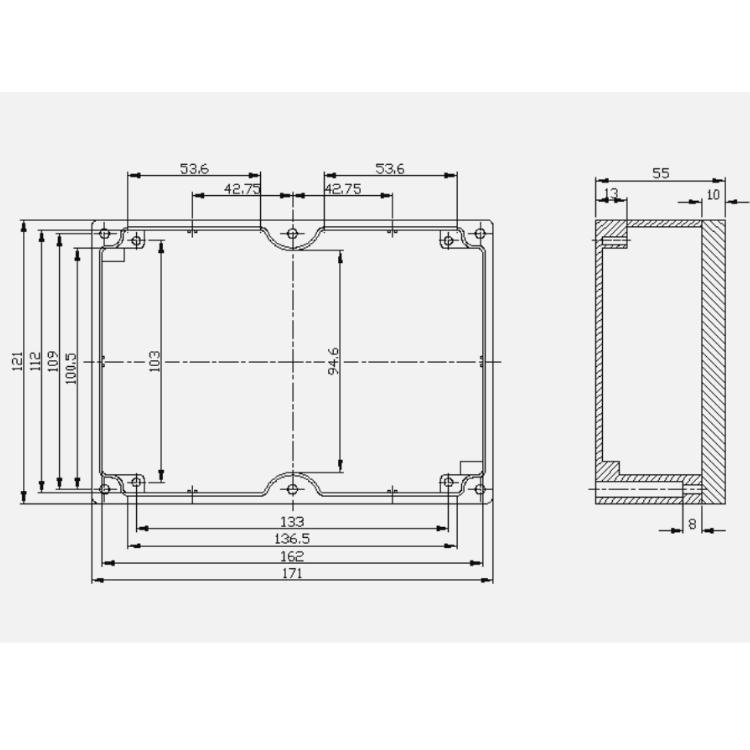

Dimensions: 171 x 121 x 55 millimètres
Matériau: alliage d'aluminium (résistant, résistant à la corrosion et blindé)
Couleur: aluminium (naturel)
Construction: boîtier en 2 parties avec fixation par vis
Indice de protection: IP65 (étanche à la poussière et protégé contre les jets d'eau selon IEC529)
Norme: NEMA 4 (protection contre l'eau et la saleté)
Joint: joint en néoprène (encastré dans le couvercle)
Montage: montage de PCB vertical et horizontal possible
Fixation du couvercle: vis avec des douilles filetées et des têtes fraisées
Utilisation: applications industrielles et techniques
Garantie: 5 ans

Structure et construction
Ce boîtier se compose d'une base robuste en aluminium et d'un couvercle fixé par des vis. Les trous de vis sont situés à l'extérieur du compartiment étanche, empêchant ainsi la pénétration de poussière et d'humidité. Le joint en néoprène encastré assure une étanchéité fiable et durable. Des douilles filetées internes et des points de fixation assurent un montage stable et reproductible des composants.

Options de montage
Le boîtier offre des options de montage étendues :
- Montage vertical: fentes internes pour le placement des circuits imprimés.
- Montage horizontal: goujons et ouvertures intégrés pour la fixation de PCB ou la mise à la terre.
- Blindage: adapté aux applications où un blindage EMI/RFI est requis.
- Conception usinable: adapté à la création d'ouvertures pour le passage de câbles et les connecteurs.

Applications
Convient entre autres pour :
- Électronique et commandes industrielles
- Systèmes pneumatiques et hydrauliques
- Technologie de mesure et de régulation
- Télécommunications et traitement du signal
- IoT et systèmes embarqués

Explication des termes techniques
Alliage d'aluminium: combinaison d'aluminium avec d'autres métaux pour une résistance et une durabilité accrues.
EMI (Interférences Électromagnétiques): interférences électromagnétiques qui peuvent affecter les équipements électroniques.
RFI (Interférences Radiofréquence): interférences causées par les signaux radio.
IP65: entièrement étanche à la poussière et protégé contre les jets d'eau de toutes les directions.
NEMA 4: norme pour les boîtiers qui offrent une protection contre l'eau, la pluie et la saleté.
Joint en néoprène: joint élastique qui assure une étanchéité à l'eau et à la poussière.
PCB (Circuit Imprimé): carte de circuit imprimé sur laquelle les composants électroniques sont montés et connectés électriquement.
