Logement

Ce boîtier en plastique de 160 x 96 x 66,9 millimètres est destiné à la protection et au logement de composants électroniques et de circuits imprimés. Ce type de boîtier "cover" ou top cover est conçu pour les applications où le fonctionnement et le montage via le couvercle sont centraux, comme pour les compteurs, les écrans et les panneaux de commande. Grâce à sa hauteur de 66,9 millimètres, ce boîtier convient aux électroniques de taille moyenne à grande avec une construction plus haute, comme les alimentations et les modules de commande. Le boîtier est fabriqué en plastique ABS résistant aux chocs et présente une exécution bicolore avec un couvercle gris clair et une base robuste.

Spécifications
Type : boîtier en plastique (modèle cover / top cover)

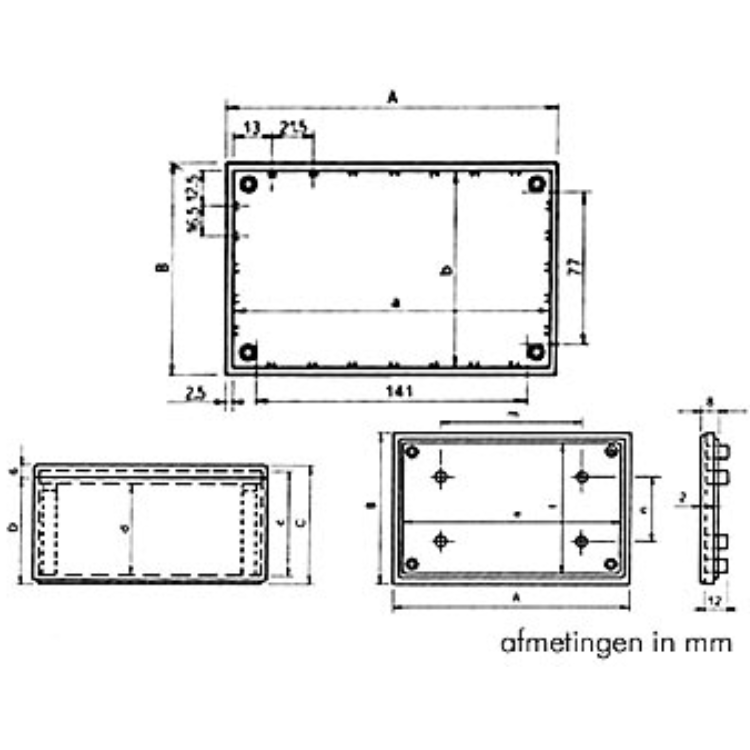

Dimensions : 160 x 96 x 66,9 millimètres
Matériau : plastique ABS (résistant aux chocs et aux impacts)
Couleur : gris avec couvercle gris clair
Construction : boîtier en 2 parties avec fixation par vis
Surface : lisse et brillante
Poids : 162 grammes
Montage : montage interne de PCB via des rainures de guidage et des picots de montage dans le couvercle
Utilisation : intérieur
Type de montage : autoportant
Garantie : 5 ans

Construction et agencement
Ce boîtier se compose d'une base et d'un couvercle qui est solidement fixé avec quatre vis. Le couvercle est de couleur gris clair et est équipé de picots de fixation intégrés pour les circuits imprimés. Le boîtier a une finition brillante et offre une solution soignée et fonctionnelle pour les applications techniques.

Options de montage
Le boîtier offre des options de montage pratiques :
- Montage vertical : des rainures de guidage internes permettent de placer facilement les circuits imprimés.
- Montage dans le couvercle : picots de montage intégrés pour la fixation des PCB sur la partie supérieure.
- Conception modifiable : convient pour la création d'ouvertures pour les écrans, les interrupteurs et les connecteurs.
- Utilisation autoportante : convient pour une utilisation comme boîtier de table ou d'instrument.

Applications
Convient notamment pour :
- Instruments de mesure et modules de lecture
- Projets électroniques et construction de prototypes
- Systèmes IoT et embarqués
- Unités de commande et circuits
- Modules de télécommunication et de signalisation

Explication des termes techniques
Plastique ABS : matériau solide et résistant aux impacts avec de bonnes propriétés mécaniques et d'isolation électrique.
Boîtier top cover : boîtier dont le couvercle est adapté au montage d'éléments de commande et de composants.
Picots de montage : points de fixation internes sur lesquels un circuit imprimé peut être fixé.
Rainures de guidage : fentes internes permettant de placer les circuits imprimés de manière simple et stable.
PCB (Printed Circuit Board) : circuit imprimé sur lequel les composants électroniques sont montés et connectés électriquement.
