Keystone

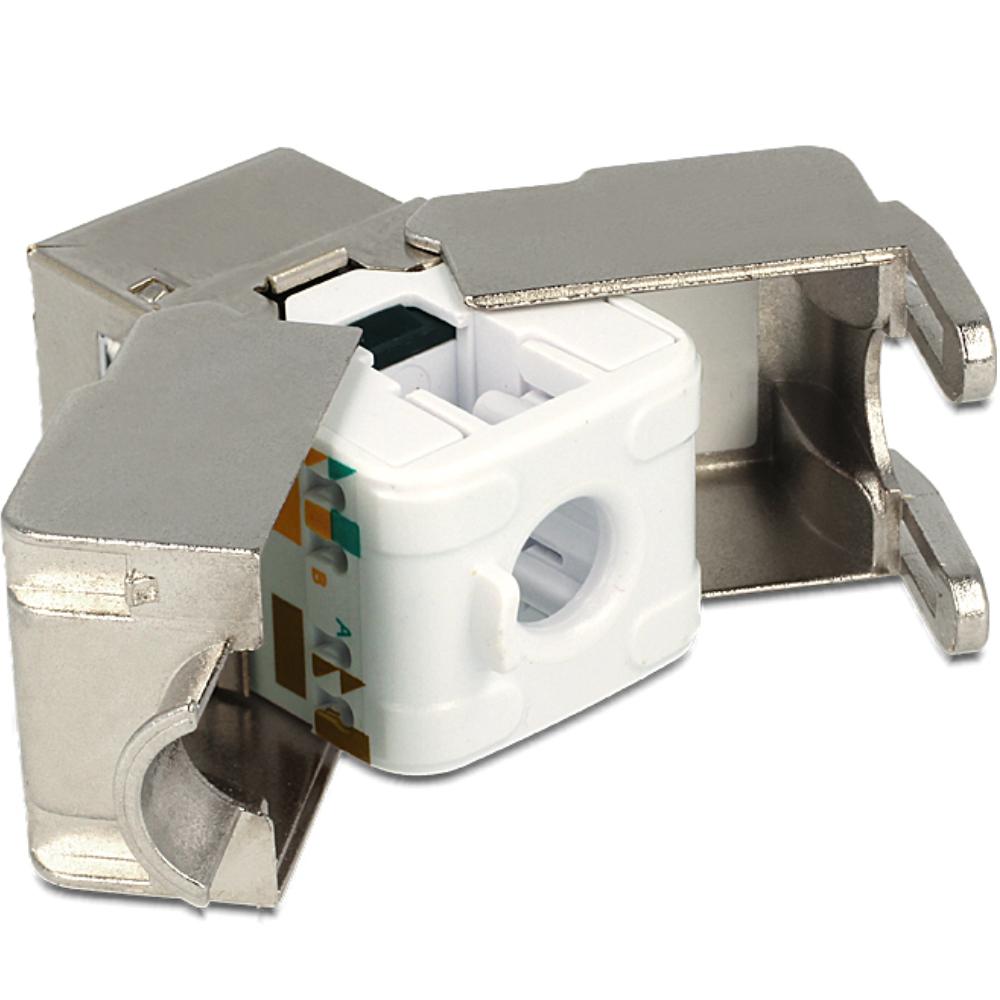

RJ45 LSA keystone – Cat 6
Module Keystone RJ45 LSA pour connecter des câbles réseau à paires torsadées à une prise RJ45 dans les installations Cat 6. Convient pour un montage à clipser dans les systèmes keystone.

Application
Pour connecter des câbles réseau rigides ou souples à une prise femelle RJ45 dans les installations réseau structurées, telles que les prises murales et les panneaux de brassage.

Conception & connexions
• Connexion externe : RJ45 femelle (8P8C)
• Connexion interne : LSA
• Méthode de montage des conducteurs : sans outil
• Broches : TIA-568A/B
• Fixation : à clipser

Spécifications techniques
• Catégorie : Cat 6
• Vitesse : jusqu'à 10 Gbit/s – 250 MHz (≤55 m)
• Blindage : STP
• Diamètre du conducteur : 22–26 AWG (jusqu'à 0,644 mm)
• Ouverture Keystone : 19,2 × 14,9 mm
• Dimensions : 41,0 × 18,0 × 24,5 mm

Certifications & normes
• ISO/IEC 11801 Edition 2.2 – Norme internationale pour les systèmes de câblage structuré et les exigences de performance des réseaux de données.
• EN 50173-1:2011 – Norme européenne pour la conception et les performances des systèmes de câblage génériques.
• EN 60603-7-51 – Spécification pour les connecteurs RJ45 adaptés aux applications Cat 6.
• ANSI/TIA 568-C.2 – Norme américaine pour les performances des câbles à paires torsadées et des connecteurs.

Installation & montage
Cette keystone peut être montée dans des prises murales keystone et des panneaux de brassage keystone appropriés.

Prises murales compatibles :
Cliquez ici pour voir les prises murales keystone compatibles

Panneaux de brassage et pièces de montage compatibles :
Cliquez ici pour voir les panneaux de brassage keystone et pièces de montage compatibles

Tous les articles keystone :
Cliquez ici pour voir tous les articles keystone
