Keystone - Fibre optique Simplex LC

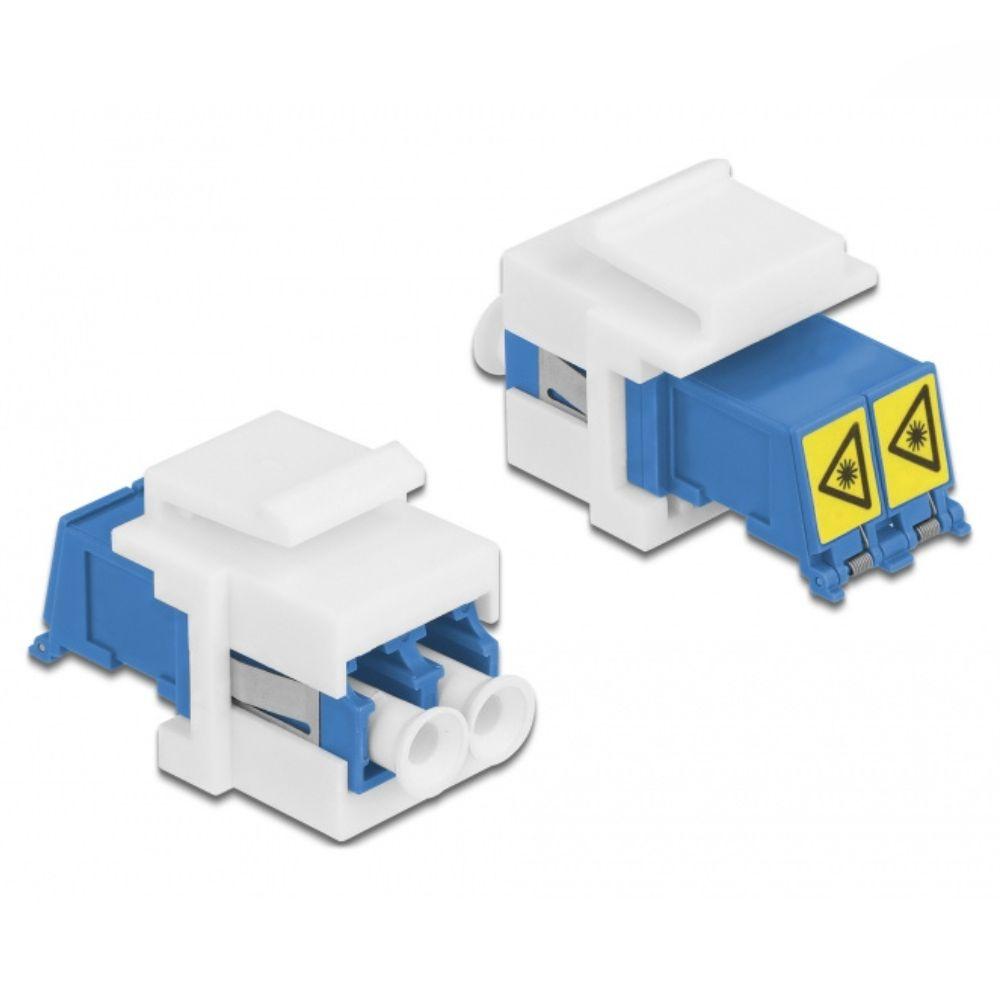

Ce module keystone fibre optique est destiné à raccorder et prolonger des connexions fibre optique monomode dans un environnement de câblage structuré conformément à la norme ISO IEC 11801.
Le module est équipé d'une connexion LC duplex femelle vers LC duplex femelle et est utilisé comme coupleur fibre optique passif dans les panneaux de brassage, les prises murales et les boîtiers en saillie avec ouverture keystone.
Grâce à ses dimensions keystone standardisées, le module est adapté au montage encliquetable dans les ports keystone standard.
Le coupleur est équipé d'un manchon d'alignement en céramique pour un alignement précis et une faible atténuation.
Le volet de protection laser intégré ferme automatiquement le coupleur et limite l'exposition à la lumière laser des interfaces fibre optique actives.
Un capuchon de protection aide à maintenir le coupleur propre et empêche la contamination du manchon.

Pour montage en rack ou mural, ce module est adapté à une utilisation dans les panneaux de brassage keystone.

Spécifications
• Type module keystone fibre optique avec coupleur LC duplex
• Application fibre optique monomode
• Connecteur côté 1 LC duplex femelle
• Connecteur côté 2 LC duplex femelle
• Configuration connecteur duplex
• Manchon d'alignement céramique (ceramic sleeve)
• Protection laser volet intégré dans le coupleur
• Protection contre la poussière capuchon de protection présent
• Compatible avec ports keystone 20 × 15 mm
• Montage fixation encliquetable
• Matériau plastique
• Température de fonctionnement −40 à 85 °C
• Dimensions (LxlxH) env. 34 × 20 × 15 mm

Normes IEC
• IEC 61754-20 définition de l'interface du connecteur LC

Explication des termes
• LC duplex configuration de connecteur fibre optique avec deux fibres pour une communication bidirectionnelle simultanée
• Singlemode type de fibre optique pour longues distances avec faible atténuation et haute qualité de signal
• Ceramic sleeve manchon de précision en céramique qui stabilise l'alignement de deux connecteurs LC
• Volet de protection laser blindage mécanique qui ferme l'ouverture dans le coupleur pour limiter l'exposition à la lumière laser
• Keystone format modulaire encliquetable standardisé pour panneaux de brassage et prises murales

Explication générale des coupleurs fibre optique
• Fibre optique transporte les données via des signaux lumineux au lieu de signaux électriques
• Fibre optique monomode utilise un seul chemin lumineux et est adaptée aux longues distances et aux liaisons backbone
• Fibre optique multimode utilise plusieurs chemins lumineux et est adaptée aux courtes distances à l'intérieur des bâtiments et des centres de données
• LC connecteur fibre optique compact avec une férule de 1,25 mm pour une haute densité de ports
• Simplex fibre optique unique pour la transmission de données dans une seule direction
• Duplex deux fibres optiques pour une communication simultanée dans les deux directions
