Fiche de conversion PL259 vers BNC

Cet adaptateur est conçu pour connecter des équipements dotés d'une connexion BNC à des câbles ou appareils utilisant une connexion UHF.

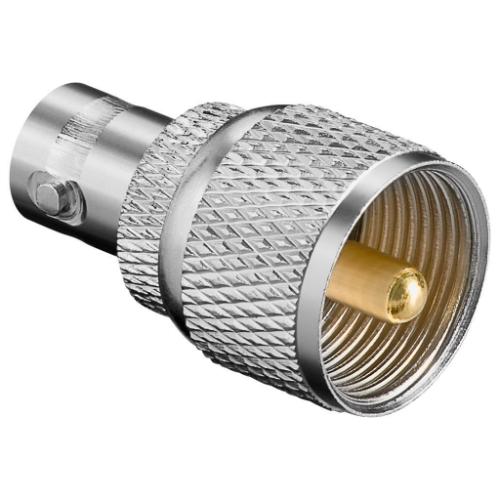

L'adaptateur est équipé d'une connexion BNC femelle d'un côté et d'un connecteur UHF mâle (PL-259) de l'autre côté. Cela permet de connecter des câbles coaxiaux avec une connexion BNC à des équipements utilisant une connexion UHF.
Le connecteur BNC dispose d'un verrouillage à baïonnette, ce qui permet de verrouiller fermement le connecteur sur la prise et d'assurer une connexion stable.
Le connecteur UHF dispose d'une connexion à filetage pour une fixation mécanique solide.
L'adaptateur a une impédance caractéristique de 50 Ω, ce qui est courant pour les signaux RF et de communication.
Les connecteurs sont dotés de contacts plaqués or pour un transfert de signal fiable.
Le boîtier est en métal pour une construction solide et durable.

Spécifications et caractéristiques
• Marque Goobay
• Type de produit Adaptateur BNC vers UHF
• Impédance 50 Ω
• Connexion 1 BNC femelle
• Connexion 2 UHF mâle (PL-259)
• Dénomination alternative Adaptateur PL-259 vers BNC
• Type de connecteur Baïonnette BNC / Filetage UHF
• Familles de connecteurs compatibles BNC, UHF (PL-259 / SO-239), TNC, connecteur N
• Finition du connecteur Plaqué or
• Matériau Métal
• Certifications CE, WEEE

Explication technique
Le BNC est un connecteur coaxial à verrouillage à baïonnette, couramment utilisé pour les équipements RF, les connexions vidéo et les instruments de mesure. Le connecteur se verrouille par un quart de tour, assurant une connexion stable.
L'UHF est un connecteur coaxial à filetage, souvent utilisé pour les équipements radio et les systèmes d'antennes. La version mâle est connue sous le nom de PL-259 et la version femelle sous le nom de SO-239.
Le TNC est une variante du connecteur BNC avec une connexion à filetage au lieu d'un verrouillage à baïonnette. Les connecteurs TNC sont souvent utilisés dans les applications RF à fréquences plus élevées car le filetage offre une connexion plus stable.
Le connecteur N est un connecteur RF coaxial fileté, adapté aux fréquences plus élevées et souvent utilisé pour les antennes, les réseaux sans fil et les équipements de télécommunication. Les connecteurs N sont disponibles en variantes 50 Ω et 75 Ω et offrent une connexion stable à des fréquences élevées.
L'impédance représente la résistance électrique qu'un connecteur ou un câble oppose à un signal wisselend. Pour les signaux RF et de communication, une impédance de 50 Ω est fréquemment utilisée.
